2.4.Визначення функціональних ознак систем автоматизації
№ п/п |
Обсяг авто- матизації
Назва параметра |
Показ
|
Реєстрація
|
Підсумовування |
Усереднення |
Визначення відхилення |
Розрахунок техніко-економічних показників
|
Оптимізація
|
Сигналізація |
Дистанційне керування |
Захист |
Блокування |
Автоматичне регулювання |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
1 |
Тиск рідини перед форсункою |
+ |
+
|
|
|
|
|
|
|
|
|
|
+ |
2 |
Перепад тиску на початку і в кінці труби Вентурі |
+ |
|
|
|
|
|
|
+ |
|
|
|
+ |
3 |
витрата газу на очистку |
+ |
+ |
|
|
|
|
|
|
|
|
|
|
4 |
витрата рідини перед регулюючим клапаном |
+ |
+ |
|
|
|
|
|
|
|
+ |
|
|
Табл. 2.4.1 Таблиця функціональних ознак систем автоматизації
2.5
2.6. Синтез оптимальної спрощеної системи автоматизації для заданих умов роботи об’єкта.
На основі виконаного аналізу ТОК і враховуючи конкретні умови роботи ТОК та накладені обмеження на його роботу, синтезуємо схему, яка враховує конкретні умови роботи ТОК та найкраще забезпечують функціональні, технічні, метрологічні вимоги до системи автоматизації, необхідні показники перехідного процесу в окремих контурах регулювання та функціональні ознаки проектованої системи.

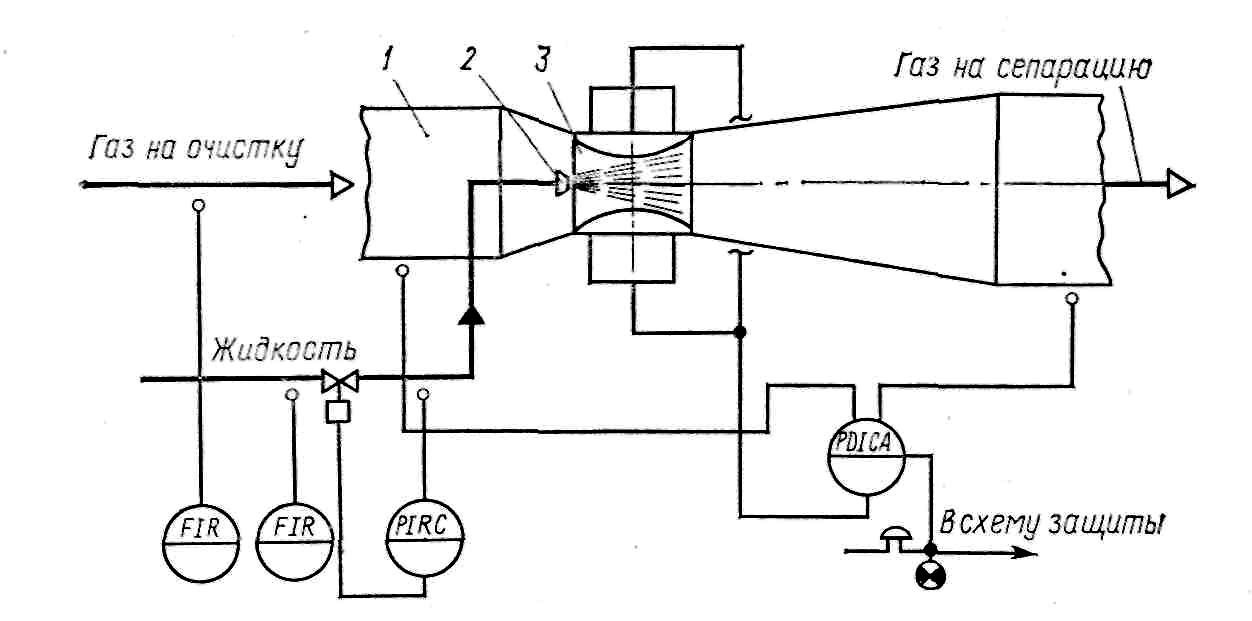

Рис. 2.5.1. Спрощена схема автоматизації процесу мокрої очистки газів:
1 - корпус труби Вентурі; 2 - форсунки; 3 - регульована горловина.
FIR - контур вимірювання витрати газу і рідини;
PIRC - контур вимірювання і регулювання тиску рідини перед форсункою;
PDICA - контур вимірювання, регулювання і сигналізації перепаду тиску між початком і кінцем труби Вентурі.
