21. Коэффициент теплофикации.

В зависимости от компоновки ТЭЦ тепловая нагрузка покрывается за счёт отборов из турбин и пиковых источников

Qтэц= Qтур+Qпик.

αт=

Для теплофикационных отборов αт=0,5….0,7

В зависимости от компоновки ТЭЦ, от типа турбин,стоимости, установленной мощности, затрат на условное топлива αт=0,45….0,7

Для производственных отборов αт=0,8….0,9

22. Методика теплового расчета теплофикационного подогревателя

В зависимости от компоновки ТЭЦ тепловая нагрузка покрывается за счёт пиковых источников и отборов из турбин:

.

Доля тепловой нагрузки, покрываемая за счет отбора пара турбинами называется коэффициентом теплофикации:

.

В зависимости от типа котлоагрегатов, компоновки ТЭЦ, единиц установленной мощности и других экономических показателей могут быть различные значения .

Для теплофикационных отборов =0,45….0,7

Для производственных отборов =0,8….0,9

Приняв коэффициент теплофикации или рассчитав его можно найти теплофикационную нагрузку турбины и нагрузку пиковых источников:

;

.

По нагрузке турбин подбирают тип и количество турбин.

По пиковой нагрузке подбирают число и тип пиковых водогрейных котлов.

Подобрав количество турбин, производят распределение тепловой нагрузки в подогревательной установке и температуры воды в подогревательной установке.

;

.

Эти величины показывают, что нагреть сетевую воду при давлении 0,04-0,2 МПа можно max до 118⁰C с учётом величины недогрева (5-8⁰ для подогревателей 1-ой ступени и 10-12⁰ для подогревателя 2-ой ступени).

Температура отличается от тем, что происходит предварительный нагрев за счёт добавления конденсата и за счет добавок подпиточной воды.

Для закрытых систем:

.

В открытых системах происходит нагрев подпиточной воды в конденсаторе

.

20⁰ - это усреднённая величина предварительного нагрева сетевой подпиточной воды в пучке конденсатора, ⁰С.

G₂ - средневзвешенный расход обратной сетевой воды,

.

При известной производительности подогревателей можно определить температуры:

;

.

Расход пара на ІI ступени:

.

При каскадном сливе конденсата из подогревателя ІI ступени в І:

.

Определив тепловые потоки проводят поверочный расчет, т.е. определяют коэффициенты теплопередачи при данных нагрузках и расходах.

23.Совместная работа пиковых котельных и тэц, схема

24.График тепловых нагрузок, температур сетевой воды и ее расхода при наличии пиковых котельных

25. Гидравлический удар в теплосетях

Движущийся поток воды по трубам обладает большой массой, следовательно и большей кинетической энергией. При быстром изменении скорости движения воды возникает волновой процесс, сопровождающийся резким повышением давления, распространяющимся с большой скоростью по трубопроводу. Этот процесс наз. гидравлическим ударом. В особых случаях гидравлический удар может привести к разрушению(разрыву) трубопровода. В ТС возможность гидравлического удара существует вследствие значительной длинны труб-ов больших диаметров и с большими расходами сетевой воды; установки на труб-ах регулирующих клапанов, которые могут включаться/выключаться в автоматическом режиме. Вследствие несжимаемости жидкости следует с особой осторожностью обращаться с потоком. При внезапной остановке, а именно когда срабатывают запасные клапаны отсечки, возникают большие давления, которые приводят к разрыву трубопроводов.

Пиковый котел на ТЭЦ - резкое сокращение воды через котел - появляется локальный перегрев в трубах котлов, возникновение пузырей, мгновенная их конденсация, следствие гидравлический удар. В тепловых сетях гидравлический удар возможен вследствие движения большой массы воды, наличием насосных подстанций, регулирующих клапанов, которые включаются-выключаются в автоматическом режиме.

Пример.

При внезапном закрытии секционирующей задвижки происходит остановка воды, следствие гидравлический удар, энергия которого погашается за счёт растяжения (разрыва) стенок трубопровода или за счёт погашения энергии на волнообразное движение воды в прямую и обратную сторону. Волны повышенного давления гидравлического удара распространяются по трубопроводу со скоростью звука в воде (1000-1500м/с).

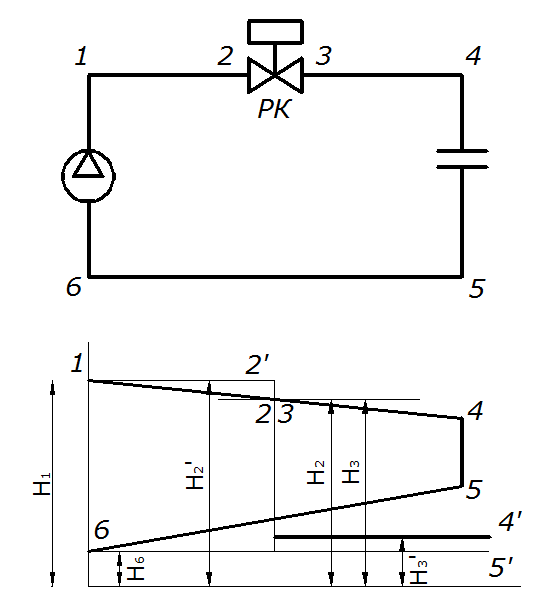

Рассмотрим процесс изменения напора (давления) при гидравлическом ударе:

При открытом клапане РК линии давления занимают положения 1-2-3-4-5-6. При закрытом РК — 1-2’-3’-4’-5’-6. При закрытом клапане H₂’≈H₁. При медленном закрытии клапана напор в т.2 изменяется от H₂ до H₁, а в точке 3 — от H₃ до H₃’. Рассмотрим процесс изменения давления в т.2 при быстром закрытии клапана РК.

26-27. Гидравлический удар в теплосети при внезапной остановке и пуске сетевых насосов

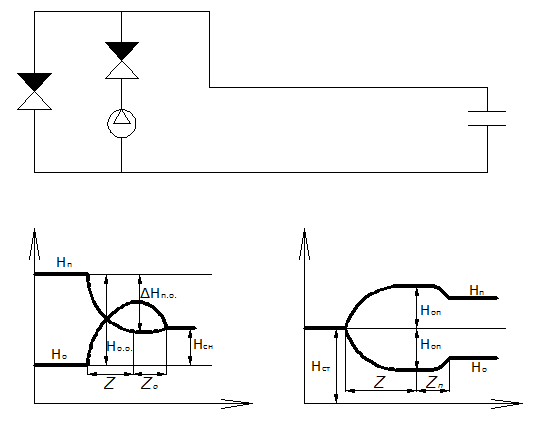

При пуске сетевых насосов возникает волновой процесс с гидроударом. Характер волнового процесса рассмотрим на рисунке.

При внезапной остановке сетевых насосов возникает волновой процесс, который сопровождается понижением напора на нагнетательном коллекторе 1 и повышении напора на всасывающем коллекторе 2.

Характер изменения напора в сети при при внезапном пуске

внезапной остановке

z-время остановки насосов

∆Нп.о.-падение давления в подающем

∆Но.о.-увеличение давления в обратном

Нст.-статический напор

При пуске

∆Нп.п.-увеличение давления в подающем

∆Но.п.-падение давления в обратном

Нп и Но- рабочее давление в подающем и обратном
