15. Схема тэц с турбиной типа пт
16-18. Общая характеристика теплофикационной турбины Т, ПТ и Р
18. Общая характеристика турбины с противодавлением типа р.
К теплофикационным паровым турбинам относятся турбины с противодавлением, с регулируемым отбором пара, а также с отбором и противодавлением.
У турбин с противодавлением весь отработавший пар используется для технологических целей (варка, сушка, отопление). Электрическая мощность, развиваемая турбоагрегатом с такой паровой турбиной, зависит от потребности производства или отопительной системы в греющем паре и меняется вместе с ней. Поэтому турбоагрегат с противодавлением обычно работает параллельно с конденсационной турбиной или электросетью, которые покрывают возникающий дефицит в электроэнергии.

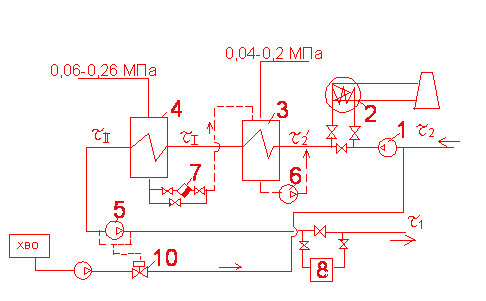

19. Схема водоподогревательной установки тэц с турбинами типа т и пт
Сетевая вода τ2 поступает в коллектор обратной воды,откуда сетевыми насосами первого подъёма-(бустерные насосы) поступает в теплофикационный пучок конденсатора 2, где охлаждая конденсат предварительно подогревается на небольшой перепад температур(5-10 гоадусов).Далее поступает в теплофикационные подогреватели первой ступени 3 типа ПСГ( подогреватель сетевой воды горизонтальный), где нагревается до температуры τI паром отбора турбины 0,04-0,2 Мпа. Далее нагревается в подогревателе второй ступени 4 до температуры τII паром отбора турбины 0,06-0,26 и сетевыми насосами второго подъёма 5 поступает в подающий коллектор теплосетей,где возможен догрев до 115 градусов.Применяется конденсатный слив каскадом,а насосом 6-в питательную линию котла.
20, Расчет тепловых потоков подогревательной установки тэц (турбина типа Тили пт)
Приняв коэффициент теплофикации можно найти теплофикационную нагрузку турбины и нагрузку пиковых источников.
По нагрузке турбин подбирают тип и количество турбин.
По пиковой нагрузке подбирают число и тип пиковых водогрейных котлов.
Подобрав количество турбин, производят распределение тепловой нагрузки в подогревательной установке и температуры воды в подогревательной установке.
Зная давление пара, показывают что нагреть сетевую воду в диапазоне 0,04-0,2 МПа можно до 105 градусов цельсия с учётом величины недогрева 5-8 градусов( для подогрев. первой ступени) и 10-12 градусов( для подогревателя второй ступени)
отличается от
тем,что подпитка осуществляется
подпиточными насосами …вследствии
происходит предварительный нагрев
сетевой воды за счёт добавок подпит.воды
и конденсата.
Для
закрытых систем
В открытых системах происходит нагрев подпиточной воды в конденсаторе
20 градусов- это усреднённая величина нагрева сетевой или подпиточной воды в конденсаторе.
G2-средневзвешенный
расход обратной сетевой воды,
При известной теплопроизводительности подогревателя
Расход пара на I и ІI ступень:
Аналогично для подогревателя первой ступени при каскадном сливе конденсата из подогревателя второй ступени в первую, тогда:
Таким образом проводят поверочный расчёт известных поверхностей нагрева подогревателей первой и второй ступени нагрева, т.е определяют реальный коэффициент при данных нагрузках и расходах
