10. Физический принцип действия атэц.
В связи с постоянным дорожанием органического топлива становится все более актуальна выработка тепловой и электрической энергии на атомных станциях и котельных.
Основное топливо – уран 235, обогащенный (до 4% в топливе). Чистый уран не применяется. При распаде не потребляется кислород. Не выделяется CO2, NOx, окислы, сернистые соединения и др. Радиактивные выбросы из атомных станций значительно ниже естественного радиационного фона.
РБМК – реактор большой мощности канальный (сейчас не выпускается и не строится). Сейчас устанавливают реактор типа ВВЭР-1000 (1200) – водоводяной электрический реактор. Замедлитель реакции нейронов – вода, теплоноситель – вода. В отличие от РВК, ВВЭР имеет целый ряд защитных устройств.
Большинство станций работает на U-235, 236 – природное, искусственно обогащенное топливо. U-235 – наиболее легко делится.
В этом реакторе используется урановое топливо, обогащенное до 4,4% - в виде спрессованных из урана таблеток Ø7,53 мм. Эти таблетки помещаются в трубку из циркония Ø7,72 мм, dн=9 мм. Зазор между стенкой и таблеткой нужен для того, что у них (уран и цирконий) коэффициент расширения разный. Кроме тогоЮ, этот зазор заполняется гелием Р=2,5 МПа. Длина трубки 3,83 м. сверху и снизу привариваются колпаки. Эта трубка является основным элементом ядерного реактора. Эти трубки называются ТВЭЛ – тепловыделяющий элемент. ТВЭЛ собираются в ТВС – тепловыделяющая сборка, в нее входит 312 ТВЭЛов.
18 каналов системы защиты управления и защиты СУЗ. Эти элементы представляют собой трубочки, заполненные карбитом бора – который является активным замедлителем ядерной рекции.
Сверху и снизу ТВС – штуцеры для прохода охлаждающей воды.
Масса 1 ТВС – 700 кг.
Масса 1 ТВЭЛа – 2,1 кг.
Кластеры – системы подвижных стержней. 18 стержней объединены системой, которая может вдвигаться и выдвигаться – управление ядерной реакцией. При полном опускании – реакция прекращается, при выдвижении вверх – реакция возрастает.
Дополнительной системой управления и защиты является борная кислота в первом контуре, а не чистая вода (р-р). Тепло, выделяющееся в процессе реакции отводится теплоносителем и поступает в парогенератор 2ого контура, который может поступать в турбину или 3ий контур.
Температура в таблетках =1600°С и воду нагревает до 329°С.
Температура плавления циркония 1800°С. Оболочка циркония =352°С.
В реакторе не одна топливная сборка, а 163, =80 тонн чистого топлива урана.
Замена топливных сборок происходит периодически, по мере выгорания – 2-3года.
После помещаются в бассейн выдержки – который находится под куполом. В нем 2-3 года, чтобы получить выделения до допустимого уровня. В бассейне борная кислота определенной концентрации. После этого в специальных контейнерах по 12 шт ТВС транспортируют до ж/д станции, а дальше в специальные хранилища ядерных отходов.
11. Принципиальная схема парокомпрессионной теплонасосной установки
Тепло термальных вод, грунта, поверхностных источников воды, в меньшей степени – воздуха. И особенно отходящие воды теплоустановок – вторичные тепловые ресурсы. Тепло канализационных вод.
Обратный цикл холодильной машины.
По принципу действия:
- парокомпрессионные
- сорбционные
- термоэлектрические

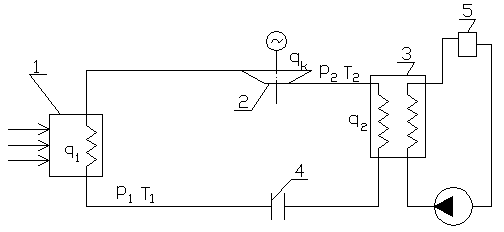

Низкотемпературное рабочее тело с параметрами P1,T1 поступает к источнику низкотемпературного тепла в испаритель 1, где испаряется за счет отбираемого тепла q1, поступает в компрессор 2, где сжимается до P2,T2. qk – затрачиваемая энергия. Далее поступает в конденсатор 3, где конденсирует отдавая тепло q2= q1+ qк. конденсат поступает к дросселю 4, где дросселирует до параметров P1, T1. И цикл повторяется.
Таким образом, в тепловом насосе используются 2 источника энергии. q1 – низкотемпературное тепло, и дополнительно затрачиваемая энергия на привод компрессора. В качестве рабочего агента исп. различные фреоны с различной температурой конденсации. Наиболее часто – фреон 16 – температура конденсации 60°С.
Фреон 113 – температура конденсации 127°С.
Характеризуется тепловой насос коэффициентом преобразования:
Чем выше температура отбираемой теплоты, тем выше коэффициент вложений и тем меньше капиталовложений.
Выработка на теплоутилизационных установках значительно дешевле (до 2х раз) по сравнению с напрямую использованным топливом.
Намечается в последние годы применение комбинированных установок при использовании летом для охлаждения воздуха, зимой – для тепла. Такие установки наз. теплотрансформаторы.
Принцип действия сорбционных теплоустановок основан на сорбции (поглощении) рабочего агента, а потом десорбции.
Принцип действия термоэлектрических установок основан на принципе Петье – в спае двух разнородных металлов при пропуске постоянного тока от положительного электрода к отрицательному выделяется тепло, а на другом конце спая поглощается тепло.
