8. Схема одноконтурной атомной тэц
Наиболее важной классификацией для АЭС является их классификация по числу контуров. Различают АЭС одноконтурные, двухконтурные и трехконтурные. В любом случае на современных АЭС в качестве двигателя применяют паровые турбины. В системе АЭС различают теплоноситель и рабочее тело. Рабочим телом, то есть средой, совершающей работу, с преобразованием тепловой энергии в механическую, является водяной пар. Требования к чистоте пара, поступающего на турбину, настолько высоки, что могут быть удовлетворены с экономически приемлемыми показателями только при конденсации всего пара и возврате конденсата в цикл. Поэтому контур рабочего тела для АЭС, как и для любой современной тепловой электростанции, всегда замкнут и добавочная вода поступает в него лишь в небольших количествах для восполнения утечек и некоторых других потерь конденсата. Назначение теплоносителя на АЭС — отводить теплоту, выделяющуюся в реакторе. Для предотвращения отложений на тепловыделяющих элементах необходима высокая чистота теплоносителя. Поэтому для него также необходим замкнутый контур и в особенности потому, что теплоноситель реактора всегда радиоактивен.
Если контуры теплоносителя и рабочего тела не разделены, АЭС называют одноконтурной. В реакторе происходит парообразование, пар направляется в турбину, где производит работу, превращаемую в генераторе в электроэнергию.
1.Атомный реактор
2.Паровая турбина
3.Электрогенератор
4.Теплафикациооный подогреватель
5.ЦН
6.Биологическая защита
Теплоноситель (вода) охлаждает реактор и в виде пара поступает в 2 (работает как парогенератор). Контур является радиоактивным.
Такие реакторы работают с принудительной циркуляцией теплоносителя, для чего устанавливают главный циркуляционный насос.
В одноконтурной схеме все оборудование работает в радиационных условиях, что осложняет его эксплуатацию. Большое преимущество таких схем — простота и большая экономичность. Параметры пара перед турбиной и в реакторе отличаются лишь на значение потерь в паропроводах.

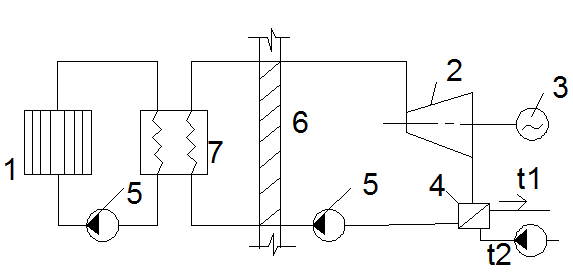

9. Схема 2-х контурной атомной тэц
Наиболее важной классификацией для АЭС является их классификация по числу контуров. Различают АЭС одноконтурные, двухконтурные и трехконтурные. В любом случае на современных АЭС в качестве двигателя применяют паровые турбины. В системе АЭС различают теплоноситель и рабочее тело. Рабочим телом, то есть средой, совершающей работу, с преобразованием тепловой энергии в механическую, является водяной пар. Требования к чистоте пара, поступающего на турбину, настолько высоки, что могут быть удовлетворены с экономически приемлемыми показателями только при конденсации всего пара и возврате конденсата в цикл. Поэтому контур рабочего тела для АЭС, как и для любой современной тепловой электростанции, всегда замкнут и добавочная вода поступает в него лишь в небольших количествах для восполнения утечек и некоторых других потерь конденсата. Назначение теплоносителя на АЭС — отводить теплоту, выделяющуюся в реакторе. Для предотвращения отложений на тепловыделяющих элементах необходима высокая чистота теплоносителя. Поэтому для него также необходим замкнутый контур и в особенности потому, что теплоноситель реактора всегда радиоактивен.
1.Атомный реактор
2.Паровая турбина
3.Электрогенератор
4.Теплафикациооный подогреватель
5.ЦН
6.Биологическая защита
7.Поверхностный парогенератор
Если контуры теплоносителя и рабочего тела разделены, то АЭС называют двухконтурной . Соответственно контур теплоносителя называют первым, а контур рабочего тела — вторым. В такой схеме реактор охлаждается теплоносителем, прокачиваемым через него и парогенератор главным циркуляционным насосом. Образованный таким образом контур теплоносителя является радиоактивным, он включает в себя не все оборудование станции, а лишь его часть. В систему первого контура входит компенсатор объема, так как объем теплоносителя изменяется в зависимости от температуры.
Пар из парогенератора двухконтурной АЭС поступает в турбину, затем в конденсатор, а конденсат из него насосом возвращается в парогенератор. Образованный таким образом второй контур включает в себя оборудование, работающее в отсутствие радиации; это упрощает эксплуатацию станции. На двухконтурной АЭС обязателен парогенератор — устройство, разделяющее оба контура, поэтому оно в равной степени принадлежит как первому, так и второму. Передача теплоты через поверхность нагрева требует перепада температур между теплоносителем и кипящей водой в парогенераторе. Для водного теплоносителя это означает поддержание в первом контуре более высокого давления, чем давление пара, подаваемого на турбину. Стремление избежать закипания теплоносителя в активной зоне реактора приводит к необходимости иметь в первом контуре давление, существенно превышающее давление во втором контуре.
