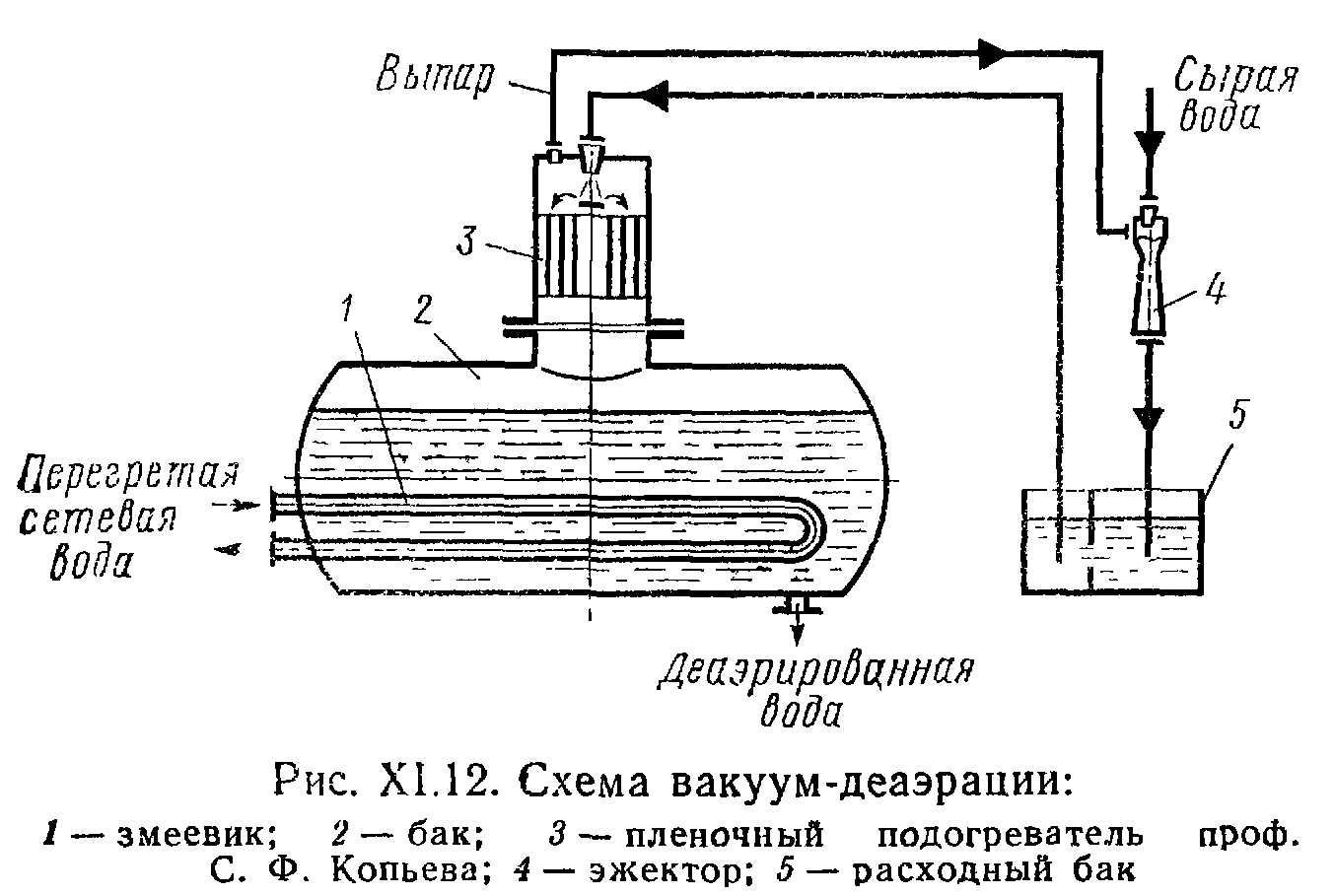

53.Вакуумная и естественная деаэрация воды на тепловых пунктах потребителей. Схемы
В
акуумная
деаэрация проводится по данной схеме.
Необходимый вакуум в деаэраторе
создается отсосом выпара с помощью
эжектора. В расходном баке выпар
удаляется из сырой воды естественным
путем. Отстоявшаяся вода из расходного
бака засасывается (под вакуумом) в
головку деаэратора, где обогревается
паром, образующимся при кипении воды
в деараторном баке. Пар, необходимый
для нагрева воды в головке деаэратора,
может быть получен также простым
испарением перегретой воды, подаваемой
в пространство под головкой. Однако в
виду того, что установка эта требует
больших по высоте помещений и они
зачастую не вписываются в экстерьер
квартала, а также установка имеет
большую стоимость – поэтому они не
применяются.
Установки естественной деаэрации в свою очередь находят применение. Представляют собой открытый бак, в который поступает вода после подогревателя с t=70°С – при этой температуре происходит наиболее интенсивное испарение газов.

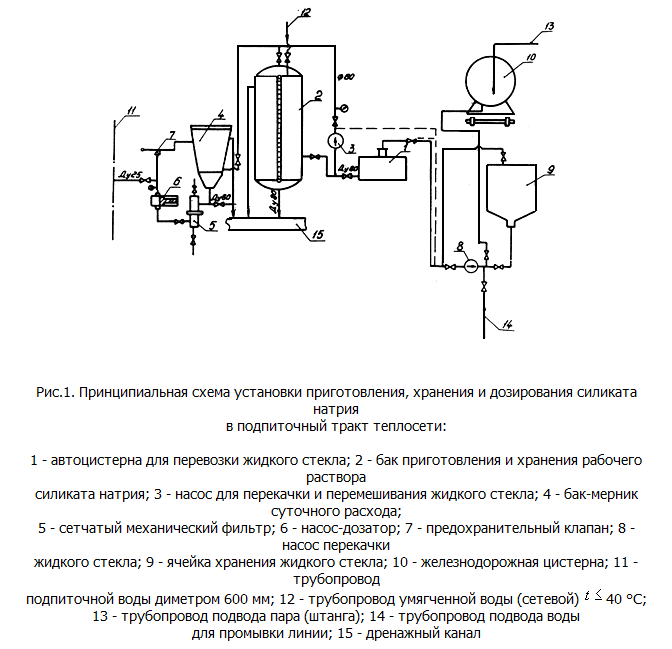

54.Силикатная обработка воды на горячее водоснабжение на тепловых пунктах потребителей. Схема
Силикатная обработка воды — простой способ защиты силикатированием.
Na2O·3SiO2+2CO2+H2O=2NaHCO3+3SiO2

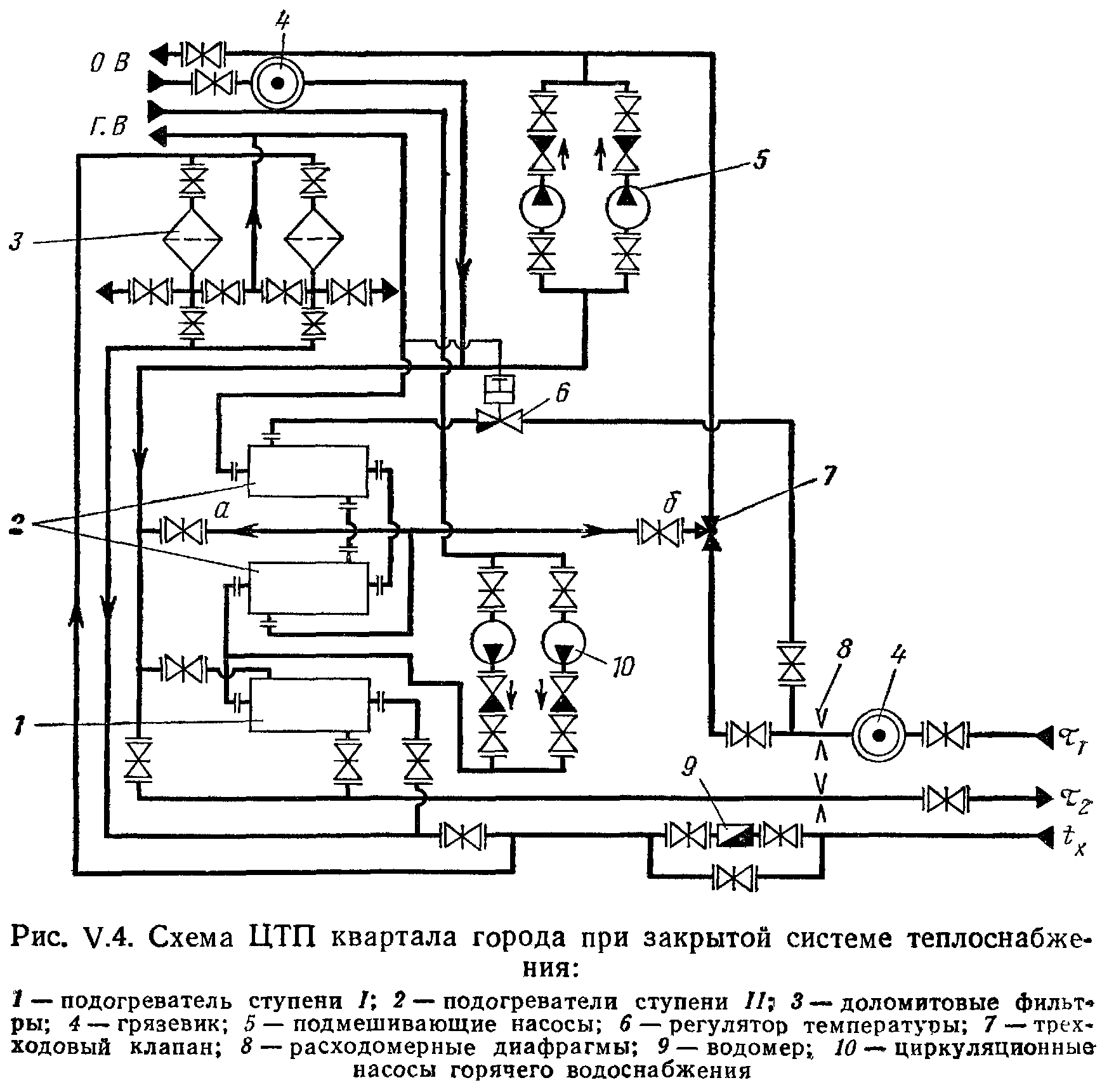

55. Обработка воды в доломитовых фильтрах на горячее водоснабжение на тепловых пунктах потребителей.
Защита систем горячего водоснабжения от коррозии осуществляется использованием на ЦТП антикоррозионных установок или повышением антикоррозионной стойкости систем горячего водоснабжения.
Метод защиты с помощью магномассовых (доломитовых) фильтров основан на образовании на внутренних поверхностях труб тонких пленок пассивирующих покрытий. Зернистая магномасса с крупностью зерна 1—3 мм представляет собой продукт обжига доломита. Доломит—двойная углекислая соль кальция и магния, который при нагреве разлагается на карбонат кальция и окись магния. Магномасса активно поглощает из подогретой воды всю свободную и часть равновесной углекислоты, в результате этого карбонатная жесткость частично разгружается (стабилизируется), выпадающие карбонаты оседают на поверхности труб тонким слоем и тем самым пассивируют коррозионный процесс. Параллельно с поглощением свободной углекислоты возрастает водородный показатель воды рН, что способствует снижению коррозии.
Эффективность действия доломитовых фильтров зависит от организации мер, предупреждающих слеживание и заиливание зернистой массы, в результате которых резко понижается абсорбция углекислоты и возрастает гидравлическое сопротивление фильтра. Для этого должны проводиться регулярные интенсивные промывки насадки обратным током воды. Эффект промывки повышается с применением барботажа воздуха. Расход магномассы составляет 400—600 кг в год на 1 м3 объема фильтра. Догрузка фильтра производится при усадке слоя на высоту более чем на 20% от первоначальной высоты загрузки.
