48.Пассивные способы защиты теплопроводов от наружной коррозии.
1)Применение электроизолирующих накладок на контакте с неподвижн. опорами в виде паронита и др. изолир. матер.На местах неподвижных опор м/у опорными ногами и корпусом опор-паронит.,м/у кольцевой частью неподвижн. опоры и ногой опоры-прокладки.2)Повышение продольного электрич. сопротивл. тр-ов путём уст-ки изолирующ. фланцев(болты с электроиз. шайбой).3)повышение электр. сопротивления грунта вокруг прокладки.4)увелич. эл. сопрот. на контакте рельс-грунт применением битумированного щебня.
49. Дренажный способ защиты теплопроводов от коррозии, вызываемый блуждающими токами.

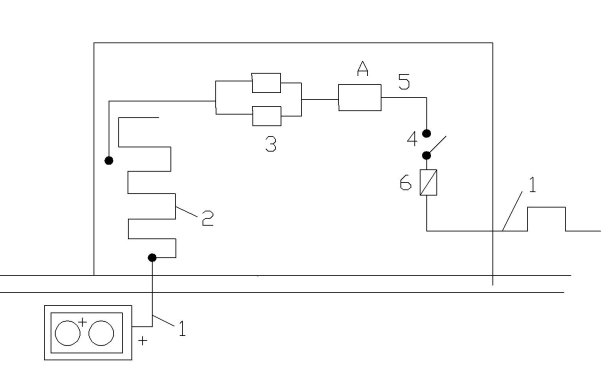

активный.Отвод блуждающих токов с анодной зоны к “-” источнику электр-ва.Поляризационный дренаж с односторонней пров-ю: 1)кабель (проводник) 2)реостат(регулировка силы тока) 3)диоды (полупроводники) 4)переключатель 5)амперметр 6) предохранитель.Одна дренажная установка защищает несколько км тр-ов.

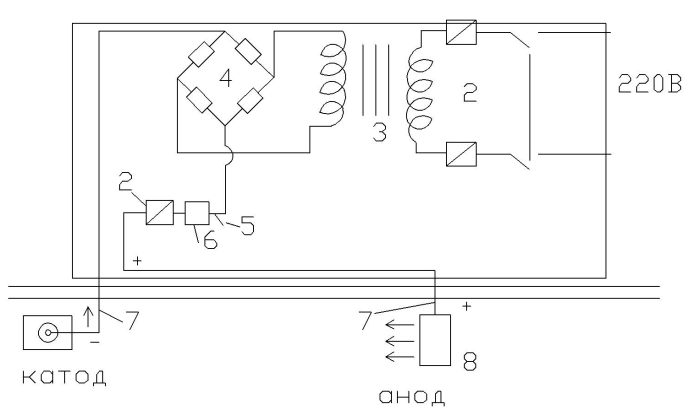

50.Катодная защита теплопроводов от коррозии, вызываемой блуждающими токами.Хар-ся тем,что “-” потенциал тр-да соз-ся искусственно с помощью компактного источн. пост. тока -катодной станции.На некоторое расстояние от тр-да помещ. анод 8-кусок рельса,трубы.7-кабель,2-предохранитель,4-выпрямители,6-амперметр.Отриц. заряд перетекает к катодной станции.Основной метод электрохимич. коррозии.
51.Протекторный способ защиты теплопроводов от коррозии, вызываемой блуждающими токами
При протекторном способе участок трубопровода превращается в катод без применения источника постоянного тока. В этом случае в качестве анода используется металл с более высоким отрицательным электрохимическим потенциалом ( сплав магния с алюминием и др.). Этот электрод помещают в зону блуждающих токов и соединяют в определенном порядке.

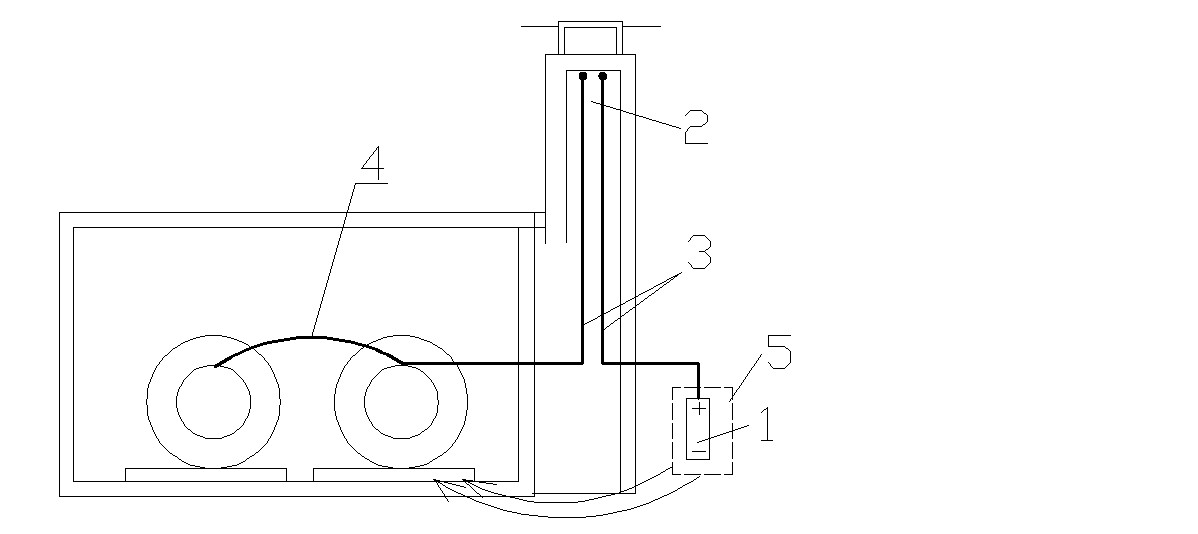

1-протектор, 2- проводники с выходом наружу, коверы для замера разности потенциалов, 3- кабель, 4 – стальная перемычка, кот. приваривается к трубопроводам, 5-обмазка в виде глины, гипса или сернокислого магния.

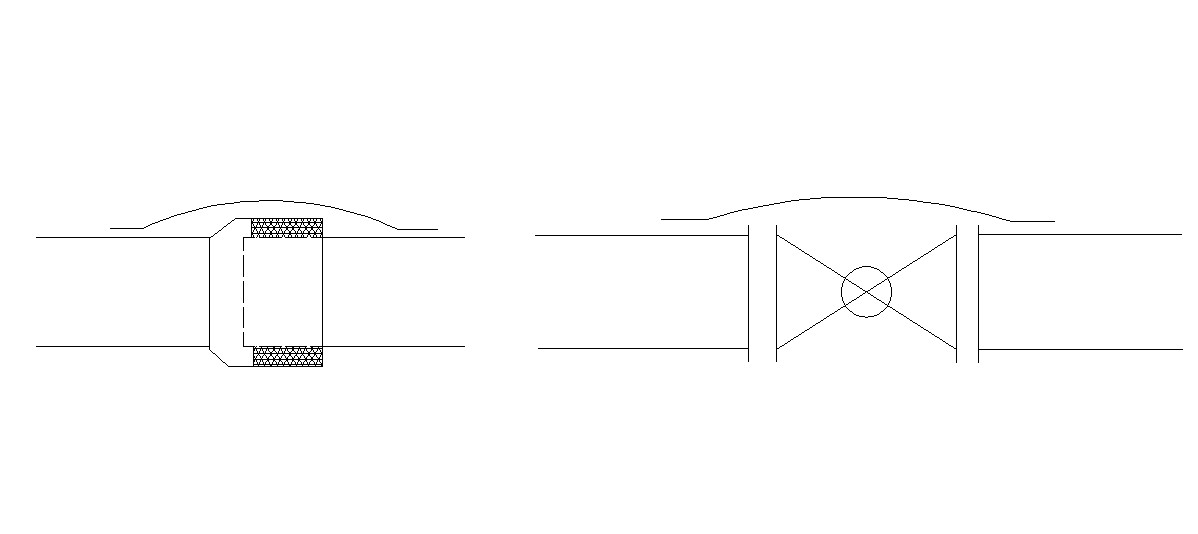

П
ри
наличии сальниковых компенсаторов
приваривают стальную полосу с запасом
(чтобы работал сальник). Это необходимо,
т.к. есть разъединение сальником (они
не соприкасаются). Также поступают и
при наличии задвижек(здесь электрическое
сопротивление от прокладок между
фланцами).
52.Основные требования к качеству воды на горячее водоснабжение
В открытых системах теплоснабжения подпиточная вода на ГВС проходит цикл химводоочистки на станции ХВО источника тепла, при этом происходит умягчение воды – снижения растворенных в ней солей, деаэрация и механическая очистка. В открытых системах подпиточная вода должна удовлетворять требованиям питьевой воды – используют водопроводную воду предварительно умягчая и деаэрируя.
На станции водоподготовки:
1.умягчение воды в натрий-катионитовых фильтрах
2.деаэрация в термических деаэраторах вакуумного или атмосферного типа
3. при высокой исходной жесткости – щелочная обработка и обработка силикатом натрия (для удаления оставшихся растворенных газов).
Основные показатели качества воды:
-карбонатная и общая жесткость
-концентрация растворенных в воде О2 и СО2
-концентрация водородных ионов рН.
Общая жесткость (Жо) – характеризуется суммарным количеством катионов Са и Mg и подразделяется на карбонатную (Жк) и некарбонатную (Жн) (измеряется в мг-экв./л).
Если Жк ˂2 мг-экв./л – мягкая вода, умягчать не следует.
2˂Жк ˂4 мг-экв./л – положительный эффект- на внутренней поверхности труб образуется тонкий слой накипи в виде пленки- защищает внутренние стенки от коррозии.
Жк>6 – шлама выпадает много – необходимо проводить умягчение воды – удаление при температуре более 70°С:
Са(НСО3)2=Са СО3+2Н20+СО2
Са СО3 – шлам.
Mg аналогично.
Некарбонатная постоянная жесткость CaSO4, Mg SO4,CaCl2, MgCl2, CaSiO3.
