Прилади та обладнання

Д ослідження запиленості проводиться на установці, кінематична схема якої приведена на рис. 2.1. За допомогою цієї установки імітують склад повітря виробничого приміщення та визначають концентрацію пилу гравітаційним методом [2].

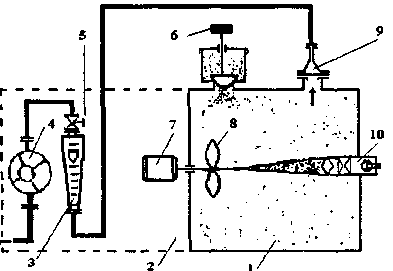

Рис. 2.1. Кінематична схема установки для дослідження запиленості

Установка складається із пилової камери 1 та допоміжного блоку 2. Подача у камеру 1 відповідної порції пилу здійснюється за допомогою бункера-дозатора шляхом повороту його ручки 6. Введена порція пилу розсіюється у камері вентилятором 8, що приводиться електродвигуном 1. Для спостереження наявності пилу у камері передбачено освітлювач 10, оптична система якого складається із збираючої лінзи та конденсора. У фільтротримачу (алонжі) 9 помішується фільтр типу АФА-ВП-10 з активною площею близько 10 см².

Протягування запиленого повітря через фільтр здійснюється ротаційним компресором 4. Швидкість відбирання проб можна змінювати за допомогою ручки регулятора 5 та контролювати ротаметром 3.

Електрична схема установки передбачає живлення двигунів компресора та вентилятора, ламп освітлювача, світлову сигналізацію.

Пилова камера забезпечена блокуванням, що запобігає увімкненню вентилятора при відкритому до неї доступу повітря.

Порядок виконання роботи

1. Звільнити фільтр із алонжу 9 та зважити його на аналітичних терезах з точністю до 0,1 мг.

2. За формулою 2.1 розрахувати час відбирання проби, приймаючи наважку на фільтрі 1,0 мг і об'ємну швидкість повітря (3 л/хв). Результат округлити до цілих хвилин.

3. Не подаючи пил із бункера-дозатора 6 у пилову камеру, увімкнути живлення установки.

4. За допомогою тумблера увімкнути освітлювач камери 10.

5. Включити компресор 4 і регулятором 5 по ротаметру 3 відрегулювати об'ємну швидкість відбору проби (3 л/хв), після чого виключити компресор.

6. Витягти із отвору фільтротримача заглушку і на її місце вставити фільтр.

7. Включити вентилятор і дозатором 6 подати порцію пилу у пилову камеру.

8. Увімкнути одночасно компресор і секундомір та проконтролювати ротаметром об'ємну швидкість протягування запиленого повітря через фільтр (З л/хв). При необхідності ручкою регулятора 5 відрегулювати зазначену об'ємну швидкість протягування запиленого повітря.

9. Через певний час для проведення експерименту виключити компресор і секундомір.

10. Виключити освітлювач, вентилятор та вимкнути напругу живлення.

11. Обережно вийняти фільтр із алонжа та зважити його.

12. Визначити барометричний тиск і температуру у приміщенні лабораторії.

13. Результати дослідження занести до табл. 2.2.

Таблиця 2.2

Назва пилу	Температура повітря t, °С	Барометричний тиск Р, мм рт. ст.	Маса фільтра, мг		Час відбирання проб t, хв	Об'ємна швидкість відбирання проб w, л/хв
			m1	m1

Завдання до лабораторної роботи № 2

1. За експериментальними даними та формулою 2.4 розрахувати масову концентрацію пилу у повітрі і результати розрахунку занести до табл. 2.3.

2. За довідниковими даними (табл. 2.1) визначити гранично допустиму концентрацію пилу відповідного характеру.

3. Порівняти результати досліджень із ГДК, наведеними у табл.2.3, та зробити відповідні висновки.

Таблиця 2.3

Умови праці	Характер пилу	Масова концентрація пилу у повітрі С, мг/м	Гранично допустима концентрація пилу, мг/м
