14 Слоев плотнейшей упаковки. Слои состоят из зигзагообразных цепочек соединенных ребрами октаэдров, связанны тетраэдрами SiO4)
Арсенолит As2O3, Сенамортит Sb2O3
Пространственная группа: Fd3m (F41/d 3 2/m); Сингония Кубическая;
Общая кристоллохимическая формула: A4X8-x , здесь x=2. Это структура вычитания по отношению к флюориту. Причем из кубической упаковки выпадает одна четвертая анионов.

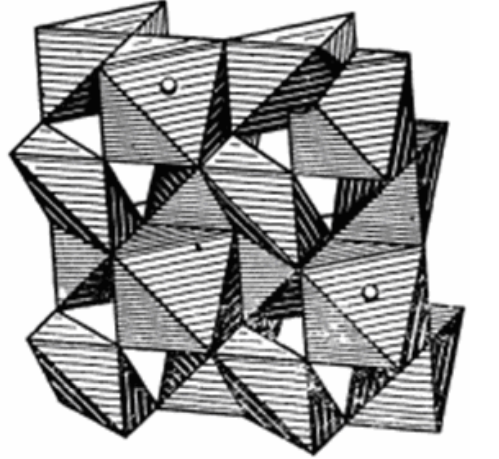

КП – уплощенные октаэдры ориентированные 4 разными способами. Так же, атомы мышьяки сдвинуты из центров уплощенных октаэдров, к грани крупного пустого октаэдра.
Астрофиллит (K,Na)3(Fe2+,Mn)7Ti2[Si4O12]2[OH,F]7.
Параметры:5.4049 11.9175 11.7488 112.93 94.627 103.139 P-1

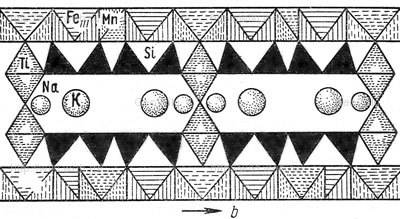

Сингония триклинная, кристаллическая структура образована трёхслойными пакетами (см.рис), центральный слой представлен (Fe,Mg)-октаэдрами и ограничен с двух сторон сетками из Si-тетраэдров и Ti-октаэдров. Катионы Na и K размещены промеж пакетов, они осуществляют вместе с Ti-октаэдрами связь между пакетами.

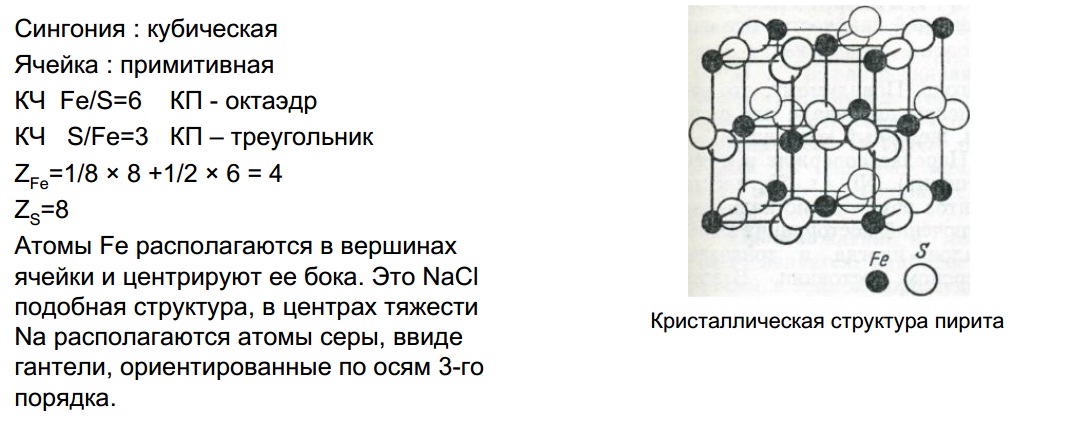

Пирит FeS2, ауростибит AuSb2
http://cryst.geol.msu.ru/courses/crchem/pirite.pdf
Шеелит CaWO4, Повеллит CaMoO4, Тунгусит и молибдаты, вульфенит
FeTiO3 ильменит, гейкилит MgTiO3, пирофанит MnTiO3
Пространственная решетка R-3.
a0=5.09Å, c0=14.0Å.
Точечная группа: -3.
Ильменит относится к структурному типу корунда. Отличие заключается в том, что параллельно {0001} чередуются сетки, заполненные Fe и Ti (рис. 31а-б). Октаэдры из соседних сеток, занятые Fe3+ и Ti4+, обладают общими гранями (рис. 31а-б). В результате симметрия структуры снижается с -3m до -3 .
Структура киновари HgS.
Пространственная группа: P3121 или P3221. a0= 4,15Å, c0=9,50Å.

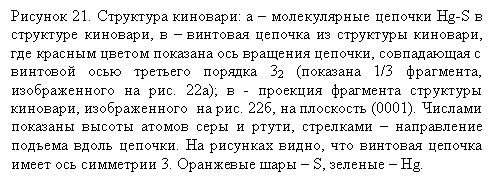

Структуру можно рассматривать как промежуточную между координационной и цепочечной. S и Hg находятся в искаженной октаэдрической координации. Однако два расстояния Hg-S в этом октаэдре 2,37Å, а остальные четыре более 3Å. Таким образом, особенности морфологии и некоторые свойства киновари, проще рассматривать, представляя структуру киновари как цепочечную молекулярную, а не как координационную. Тогда параллельно оси с можно выделить спиральные цепочки, в которых чередуются Hg и S вокруг тройной винтовой оси 31 (правая) или 32 (левая) (рис. 21а-в). Иными словами, вдоль оси с через 1/6 вертикальной трансляции получим цепочку: S0 – Hg – S1/3 – Hg – S2/3 – Hg – S1 ч расстоянием Hg-S 2,37Å (рис. 21б-в). То есть, атомы серы расположены в соответствии с симметрией винтовой оси 31 или 32 на расстоянии 1/3 вертикальной трансляции. То же самое касается и Hg . Каждую цепочку можно рассматривать как одномерную молекулу с более сильной ковалентной связью внутри цепочки, и более слабой ван-дер-ваальсовой с соседними цепочками. Следствием этого будет спайность вдоль цепочек ‑ по гексагональной призме {10-10}.
Для одного атома Hg 2 атома S являются ближайшими соседями в своей цепочке и еще 4 из соседних цепочек. Следовательно, КЧ Hg можно толковать двояко, либо равным 2 в цепочечной модели, либо равным 2 + 4 = 6 в координационной модели.
