Родонит CaMn4[Si5O15].
Пространственная группа: P-1.
a0 = 7,68Å, b0 = 11,82Å, c0 = 6,71Å.
=92,4, =93,9, =105,7.

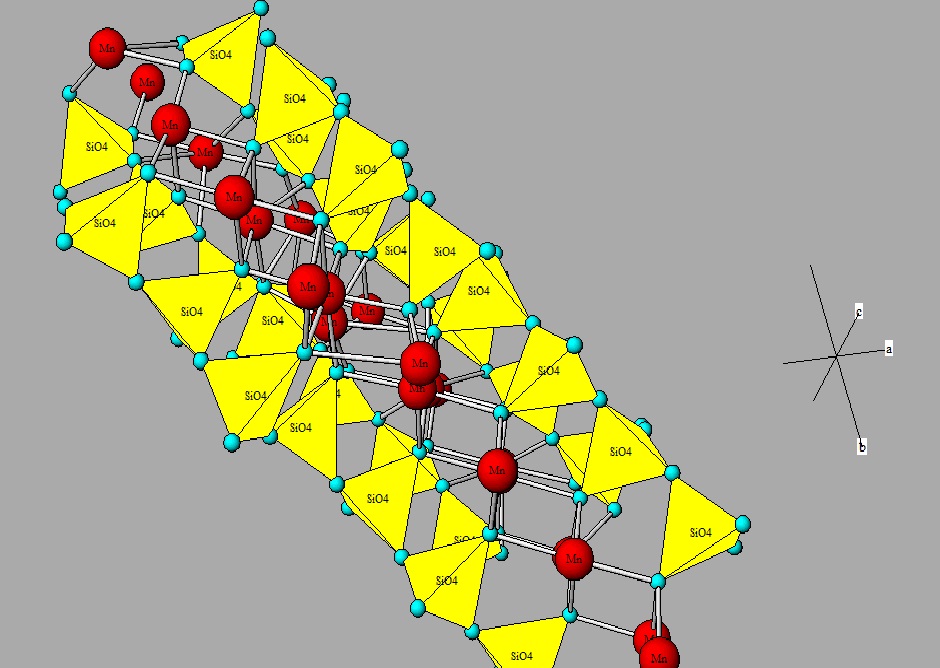

Цепочки
SiO4-тетраэдров
вытянуты вдоль оси [110] (с повторяемостью
через 5 тетраэдров) и связаны чередующимися
четырьмя MnO6-октаэдрами
и одним восьмивершинником СаО8
(рис. 65). Кристаллы родонита редки и
имеют вытянутый облик согласно цепочкам.
Связь в цепочках сильнее связи между
цепочками и катионными полиэдрами, что
приводит к появлению двух направлений
совершенной спайности по {001} и {
},
угол между которыми близок к пироксеновому.
Гиббсит (гидраргиллит) Al(OH)3
Сингония: моноклинная; Ячейка: примитивная; Группа: Р2(1)/n; Параметры эл. ячейки: а=8.742, b=5.112, c=9.801; Угол в=95.54; Z=4
КЧAl/(OH) КП – октаэдр

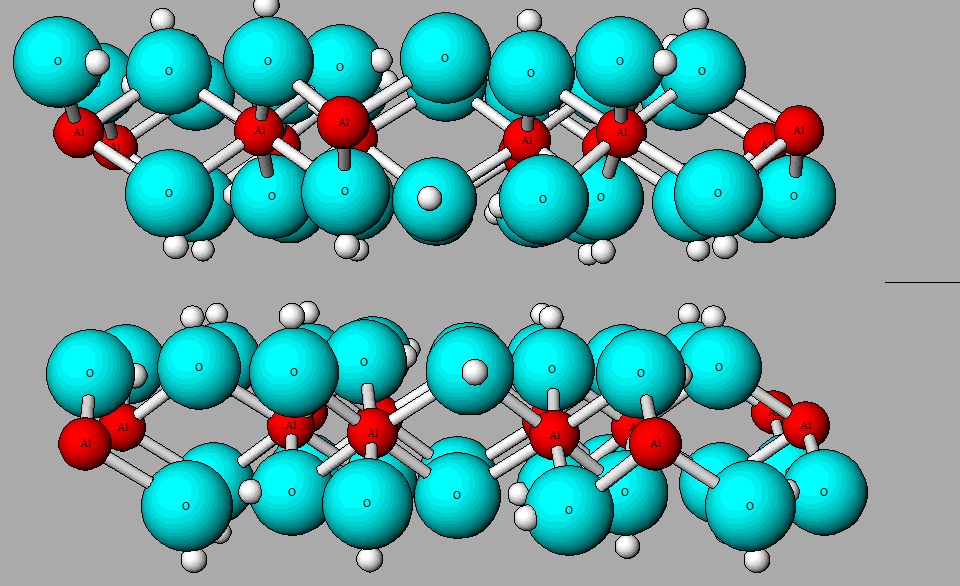

Структура сложена корундовыми слоями октаэдров [Al(OH)6]^(3-), в слое у октаждра зополненны три соседа – соты. Такие слои чередуются с пустыми. Каждый третий слой смещен на половину трансляции и повернут отностильно первого. Между слоями взаимодействия слабы.
Вид с оси b.
Тортвейтит (Sc,Y)2Si2O7
Сингония: моноклинная; Ячейка: границентрированная; Группа: С2/m; Параметры: a=6.650, b=8.616, c=4,686; Z=2

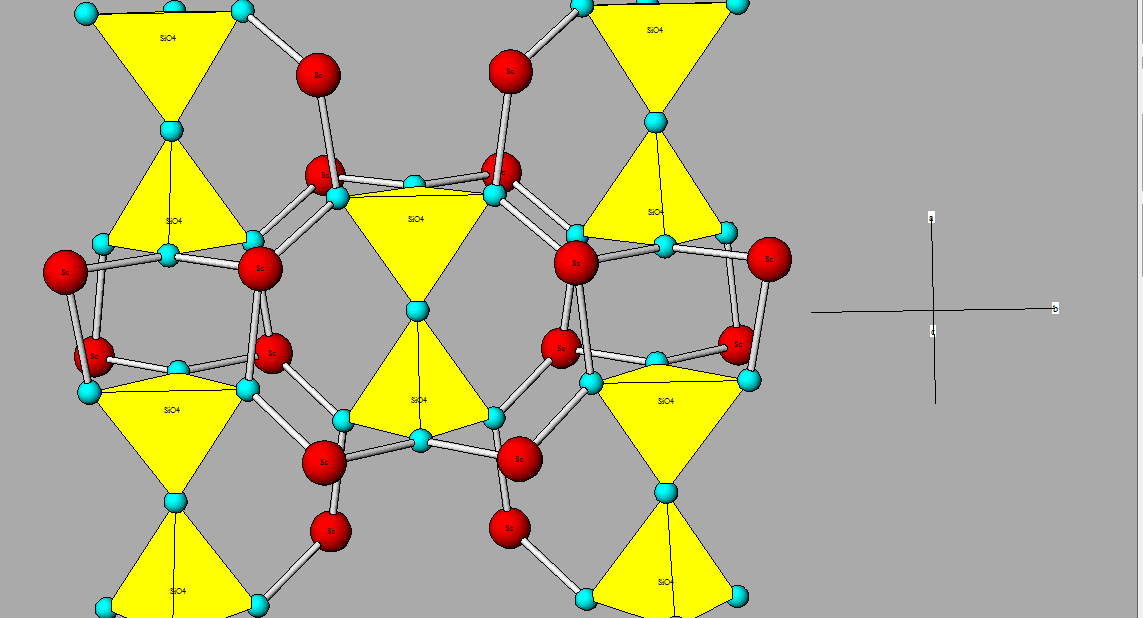

Крупные катионы Sc^(3+) в октаэдрической координации. Ребра этих октаждров больше ребер тетраэдров кремния, поэтому конденсация тетраэдров произошла с образование деформированных диортогрупп, каждая из которых замыкается на ребро октаэдра.
Вид с b направления
Коронуд Al2O3, Гематит Fe2O3, Ильменит FeTiO3, карелианит V2O3
Синогония: гексогональная; Ячейка: R; a=4.75Å, c=12.99Å; КЧ()=6 –искаженный октаэдр,КЧ(О) = 4 искаженный тетраэдр; Z=30; искажение КП из-за общего ребра

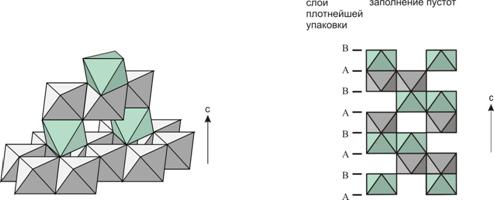

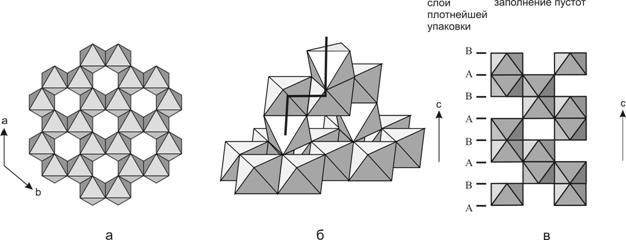

Состоит из октаэдров алюминия, соеденнены они по ребрам. Следующий слой смещен отностилеьно предыдущего так, чтобы над пустотой находился октаэдр. ПГУ из О2-. 2/3 октаэдрических пустот занято Al3+. Октаэдры AlO6, соединяясь ребрами, образуют гексагональный узор сетки с шестерными кольцами (рис. 30а). Сетки располагаются параллельно (0001). Соседние сетки повернуты на 60º (180º) и сдвинуты так, что вакантные октаэдры промежуточного слоя закрываются октаэдрами соседних слоев (рис. 30б,в). Распределение вакантных октаэдров определяет тригональную симметрию корунда. Характер заполнения пустот в сетках разных уровней показан на рис. 30в. На рис. 30б-в видно, что в структуре корунда присутствуют пары гранносвязанных октаэдров, из которых формируются зигзагообразные цепочки, вытянутые вдоль с. Связь Al-O – ионная со значительной долей ковалентной составляющей. Наличие гранносвязанных октаэдров определяет возможность возникновения взаимодействия металл-металл, т.е. возникновение кластера. Это реализуется при замещении Al3+ на Ti4+ и Fe3+. При вхождении Fe и Ti в соседние октаэдры возникает пара ионов с общими электронами (кластер) Fe-Ti, определяющий синюю окраску сапфиров. Наличие цепочечного мотива вдоль с и сеток параллельных (0001) отражается в том, что для корундов характерны два облика кристаллов – уплощенный по {0001} и удлиненный по с.
Коттунит PbCl2
Сингония: ромбическая; Ячейка: Р; Группа: Pnam; Параметры: a=7.6150, b=9.0220, c=4,5140; Z=4

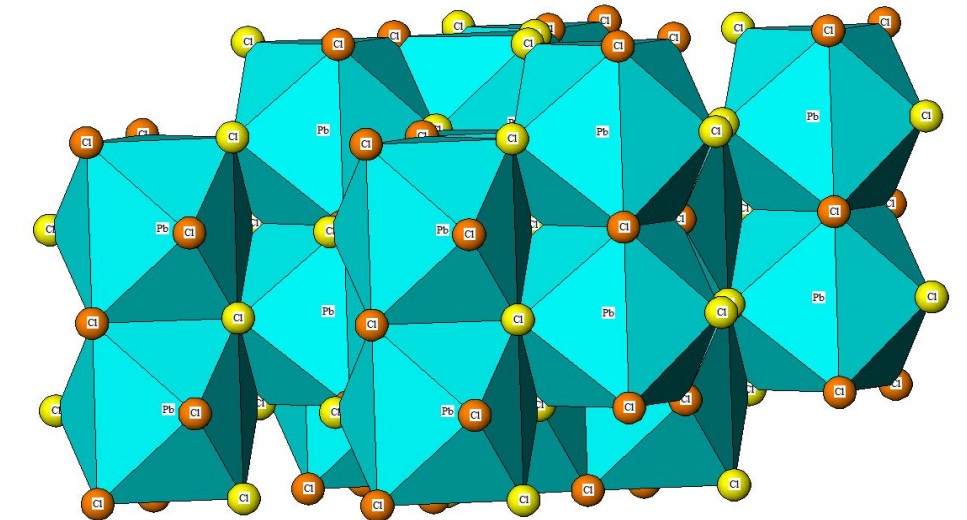

В структуре две позиции хлора, для него дается среднее КЧ=4.5 (4 и 5 соотсветственно). Свенец окружен 9 атомами хлора: 6 – в вершинах тригональной призмы, 3 – за центрами каждлой грани призмы. 7 на расстоянии 280-309 и два 2 370.
ГРАНАТ. Пироп Mg3Al2Si3O12, андрадит, альмандин, спессартин, Гроссуляр, уваровит, андрадит
Сингония: кубическая; Ячейка: I; Группа: Ia3d; Параметры: а=11.5480; Z=8
Кристаллохимческая формула A3B2[TO4]3
Структура гранатов. A3b2[SiO4]3.
Пространственная группа: Ia-3d.
a0=11,55 – 11,61Å (пиральспиты).
a0=11,84 – 12,03Å (уграндиты).
Точечная группа: m-3m.

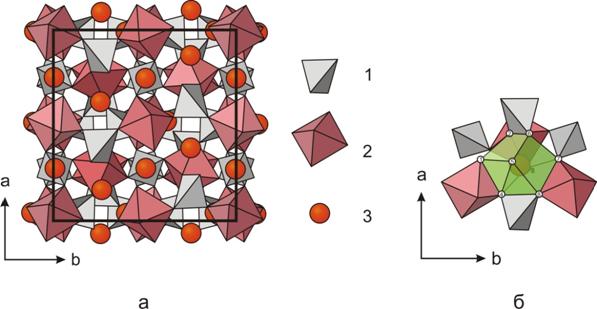

SiO4-тетраэдры и BO6-октаэдры (в случае пиропа B = Al) формируют смешанный каркас (рис. 54а) таким образом, что параллельно осям третьего порядка образуются цепочки изолированных друг от друга BO6-октаэдров. Параллельно координатным осям выстраиваются зигзагообразные цепочки чередующихся SiO4-тетраэдров и BO6-октаэдров, в полостях между которыми, располагаются катионы группы А в восьмерной координации (для пиропа – MgО8-полиэдры) (рис. 54б). Восьмивершинники имеют вид искаженных кубов, у которых две противолежащие грани несколько развернуты друг относительно друга (томсоновские кубы). Следствием прочного каркаса из полиэдров Si и B является высокая твердость гранатов, а также отсутствие спайности.
Структура андалузита AlAl[SiO4]o.
Пространственная группа: Pnnm.
a0 = 7,79Å, b0 = 7,899Å, c0 = 5,56Å.

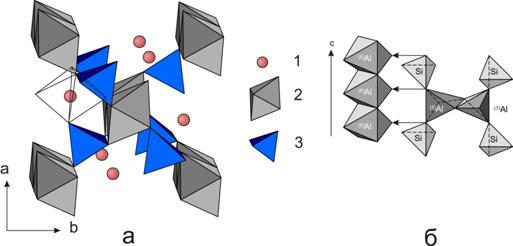

Рутилоподобные цепочки AlO6-октаэдров вытянуты вдоль оси с и соединены изолированными SiO4-тетраэдрами таким образом, что входящие в оставшееся пространство дополнительные атомы Al приобретают пятерную координацию (рис. 56а-б). Пятивершинный полиэдр можно представить себе как производный от тетраэдра с дополнительной вершиной над одной из граней (рис. 56б). Полиэдры ориентированы таким образом, что при ромбической сингонии кристаллы приобретают псевдотетрагональныю форму.
Метациннаборит HgS (изостуктурен с ZnS)
Синогния: кубическая; Ячейка: гранецентрированная; Группа: F4(-)3m; Параметры: a=5.8517; Z=4
КЧ hg\s= 4 – тетраэдр КЧ S\Hg =4 – тетраэдры
Атомы образуют плотнейшую упаковку, ртуть заполняет половину тетраэдрических пустот, одинаково ориетнтированных вдоль глваной оси.
Структура аурипигмента As2S3. Пространственная группа: P21/n. a0=11.48Å, b0=9.58Å, c0=4.26Å, = 90.68º. Структура аурипигмента слоистая. В слоях пирамидальные (зонтичные) группы [AsS3]. As расположен в вершине и 3S формируют треугольное основание. Пирамиды, соединяясь треугольными основаниями через S, образуют 6-членные кольца. As-вершины располагаются с двух сторон от плоскости, образованной основаниями пирамид (рис. 23). В результате получается гофрированный слой ("двухсторонняя сетка"). Слои располагаются параллельно плоскости (010). Следствием этого является уплощенность кристаллов по b. Связи в слоях – ковалентные, между слоями – остаточные ван-дер-ваальсовы, определяющиеся приуроченностью к As-вершине пирамиды неподеленной Е-пары. Таким образом, слой можно представить как бесконечную в плоскости молекулу; следствие – весьма совершенная спайность между молекулами по {010}.
|
|
