8. Схемы засыпки траншей

Общая схема

Засыпка производится в 2 стадии: 1. Засыпка нижней зоны не мерзлым грунтом на высоту 0,2 – 0,5 м с равномерным послойным его уплотнением с обеих сторон трубы 2. Засыпка верхней зоны траншеи грунтом с послойным уплотнением

Послойная засыпка и уплотнение

Схемы движения бульдозеров

Устройство обноски

Тема: Технология возведения надземной части зданий

1. Структура технологических циклов

Состав процессов по двухцикличной технологии возведения зданий (КПЗ, кирпичные здания)

1. Монтаж несущих и ограждающих конструкций

2. Отделочные и завершающие работы

Состав процессов по трехцикличной технологии возведения зданий (каркасно-панельные, блочные, здания из монолитного бетона)

1. Возведение несущих конструкций

2. Выполнение общестроительных работ

3. Отделочные и завершающие работы

2. Методы возведения зданий и сооружений

Основные факторы, оказывающие влияние на методы возведения зданий

Методы возведения зданий и сооружений

1. По технике выполнения монтажных процессов

1) наращивание по вертикали и горизонтали

По вертикали – снизу в верх

По горизонтали:

- полунавесная сборка

- навесная сборка

Подъем с наращиванием по вертикали

Подъем с наращиванием по горизонтали

Сборка на временных опорах (полунавесная сборка)

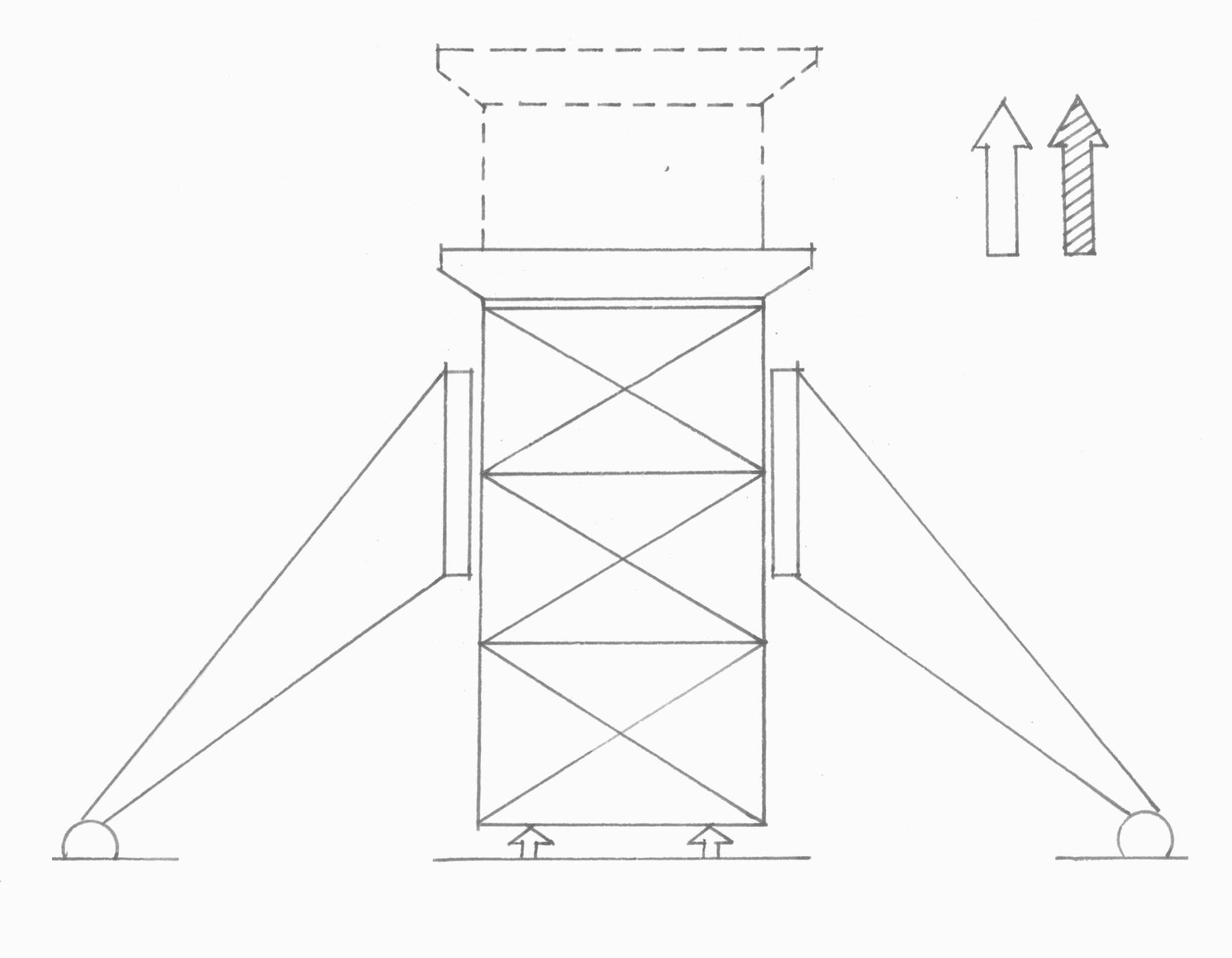

Подращивание	Метод подъема перекрытий
Надвижка	Поворот

5) Вертикальный подъем

- При помощи монтажных кранов

При помощи домкратов 1)выжимание 2)подтягивание

II. В зависимости от организации подачи сборных элементов к месту установки

1. Монтаж с приобъектного склада

2. Монтаж с предварительной раскладкой элементов

3. Монтаж с транспортных средств

4. Монтаж с площадки укрупнительной сборки

1. Монтаж с приобъектного склада

2) Монтаж с предварительной раскладкой элементов

3) Монтаж с транспортных средств

4) Монтаж с площадки укрупнительной сборки

III. По степени укрупнения монтажных элементов

1. Поэлементный монтаж

2. Плоскими укрупненными элементами

3. Монтаж пространственными блоками

4. Монтаж сооружений целиком

1. Поэлементный монтаж

2. Плоскими укрупненными элементами

Схема блочного монтажа стальных конструкций покрытия одноэтажного промышленного здания

IV. В зависимости от последовательности выполнения монтажных процессов

1. Последовательный

2. Комплексный

3. Смешанный

3. Геодезическое обеспечение при возведении зданий и сооружений

Состав:

1. Создание планово-высотного обоснования, вынос в натуру и закрепление основных осей здания.

2. Детальные разбивочные работы при выполнении работ нулевого цикла.

3. Детальные разбивочные работы при возведении надземной части.

4. Исполнительная съемка геометрического положения смонтированных конструкций с составлением исполнительных схем.

Разбивочные работы при возведении нулевого цикла

1. Разбивка земляных сооружений 2. Перенос отметок на обноску 3. Определение отметки дна котлована 4. Перенос осей на фундамент 5. Определение монтажного горизонта

Разбивка осей и точек здания способом прямоугольных координат

(на основе строительной сетки)

Перенесение отметок на обноску

Определение отметки дна котлована

b1 = А+а1 , А – отметка репера b2 = b1 – L В = b2 - а2

Вынос разбивочных осей на фундамент

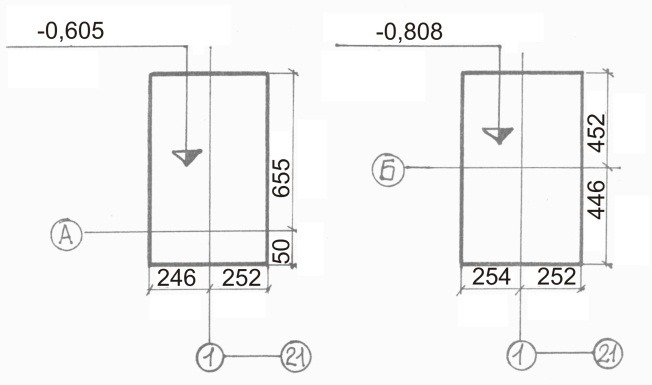

Исполнительная схема фундаментов железобетонного каркасного здания

Разбивочные работы при возведении надземной части

1. Перенос по вертикали основных разбивочных осей на перекрытие каждого этажа

2. Разбивка перекрытий этажа промежуточных и вспомогательных осей

3. Разметка необходимых по условиям монтажа элементов установочных рисок

4. Определение монтажного горизонта на этажах

5. Составление поэтажной исполнительной схемы

Перенос основных осей и разбивка вспомогательных осей

Схема переноса отметки на монтажный горизонт

Нм.г.=а1+(b2-b1)-а2

Исполнительная схема включает:

1. Проектные (фактические) расстояния между осями с каждой стороны здания 2. Смещение конструкций в нижнем и верхнем сечении 3. Отметка опорных поверхностей
