3. Технологические схемы возведения подземной части зданий

1. Средства механизации перемещаются на дне котлована

2. Машины перемещаются по бровке котлована вокруг по его периметру

3. Машины перемещаются у бровки котлована с одной стороны

4. С использованием козлового крана

5. Смешанная – сочетание первой и второй схемы

4. Возведение подземной части зданий на основе фундаментных блоков

Конструктивное решение:

Основные процессы:

1. Монтаж фундаментных блоков и плит

2. Монтаж плит перекрытий

Методы возведения

1. Последовательный

2. Поточный (по захваткам)

Возведение подземной части зданий поточным методом

Состав процессов при укладке блоков:

1. На дно котлована переносятся оси здания и устройство ГПП

2. Определение положения маячных плит и закрепление их металлическими штырями

3. Укладка маячных плит

4. Натягивают причалку и укладывают рядовые плиты

5. Размечают места установки маячных блоков и укладывают их по слою цементно-песчаного раствора с совмещением осевых рисок с рисками разбивных осей

6. По причалке порядно укладывают рядовые блоки с заполнением вертикальных швов после укладки каждого ряда. Блоки укладываются с привязкой швов

Схема производства работ при устройстве ленточных фундаментов

Схема монтажа столбчатого фундамента

5. Возведение подземной части зданий на основе свайных фундаментов

Конструктивное решение

Основные процессы:

1. Устройство свайного поля

2. Устройство монолитного ростверка

3. Монтаж сборных конструкций

Технологическая схема производства работ по устройству подземной части здания

Схема забивки свай

6. Возведение подземной части зданий на основе монолитного бетона

Состав процессов:

1. Установка опалубки

2. Укладка арматурных изделий

3. Укладка бетонной смеси

4. Выдерживание бетона

5. Распалубка

6. Технологическая схема производства работ при бетонировании фундаментов (схема кран+бадья)

Схема бетонирования фундаментов (кран+бадья)

Бетонирование при помощи автобетононасоса

Бетонирование при помощи бетоноукладчика

7. Технология возведения подземной части крупнопанельных зданий

Состав процессов:

1. Инженерно - геодезические процессы

2. Монтаж крупнопанельных конструкций цокольной части

Инженерно-геодезические процессы:

• Геодезическая разбивка осей стен подполья здания и вынос их на фундамент с помощью рисок

• Нивелирование верха опорной части фундамента и определение монтажного горизонта

• Установка маяков под каждую стеновую панель на расстоянии 20-30 см от их торцов

Технологические схемы монтажа крупнопанельных конструкций подземной части зданий

Опережающая установка панелей наружных стен

2. Первоначальный монтаж несущих панелей внутренних стен

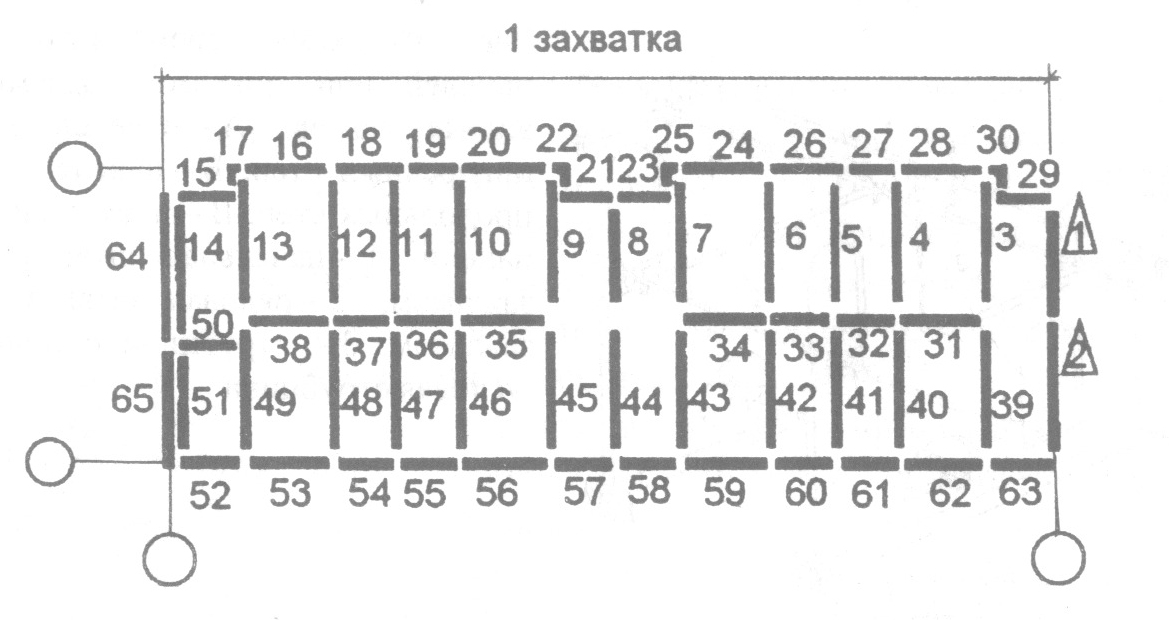

Технологическая последовательность монтажа стеновых панелей подземной части здания

8. Возведение подземной части зданий в вытрамбованных котлованах

Виды фундаментов в вытрамбованных котлованах:

1. В виде отдельно стоящих

2. Ленточный

Состав процессов при устройствефундаментов

1. Вытрамбовывание котлована с помощью трамбовок

Виды трамбовок для вытрамбовывание котлована

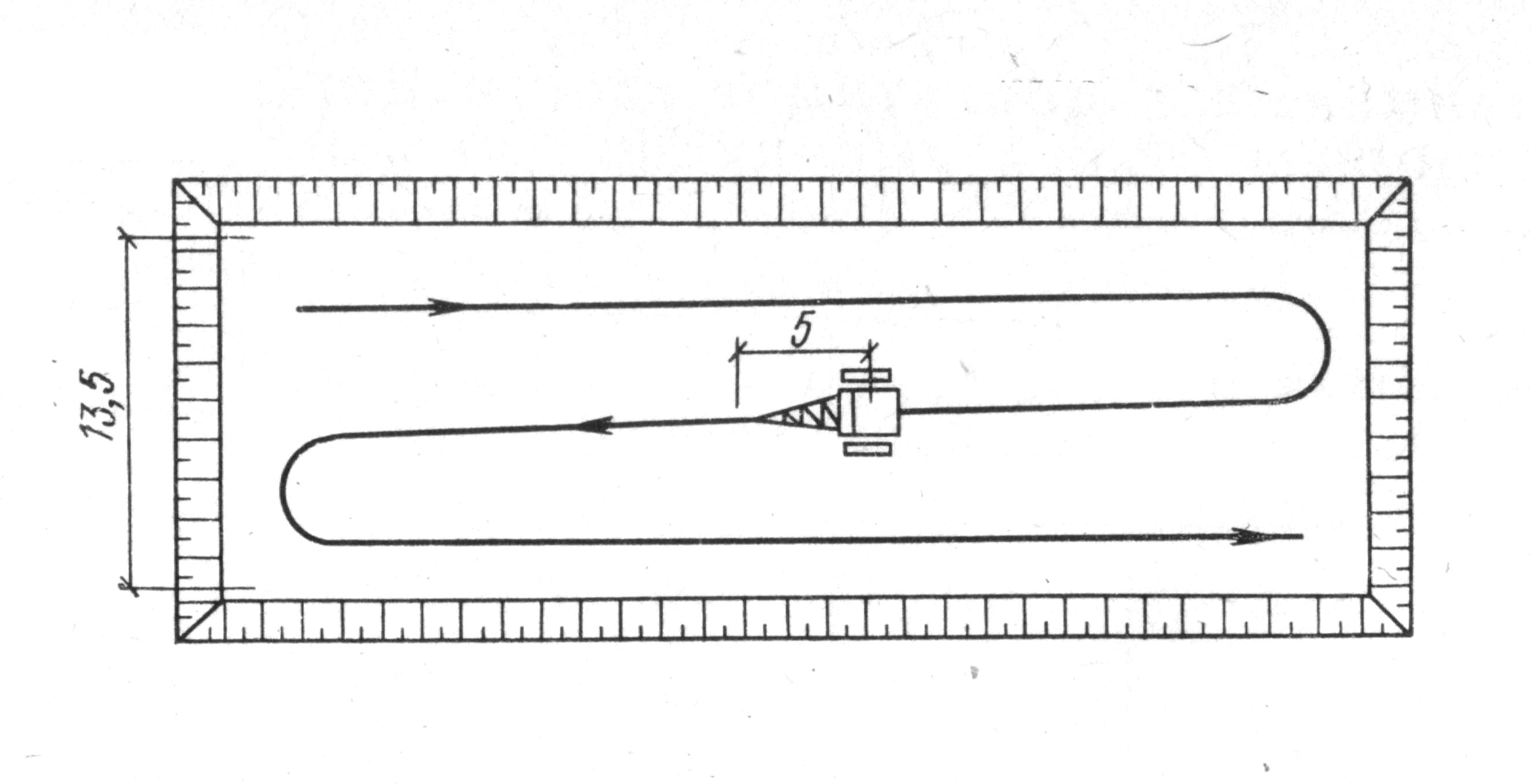

Схемы производства работ при получении выемки

Количество ударов для получения выемки

г де h - требуемая глубина котлована

-коэффициент, учитывающий влажность грунта: при оптимальной влажности равен 1, при пониженной – 0,7 , при повышенной – 1,2

 - среднее понижение дна котлована за один удар трамбовки:

п ри , =10 см

п ри ,  =8 см

при ,  =6 см

2. Бетонирование фундамента

Преимущества способа:

• сокращение объемов работ (3-5 раз)

• сокращение трудоемкости (1,5-2раза)

• сокращение стоимости (1,5-3 раза)

Технологическая схема устройства фундамента в вытрамбованном котловане
