2. Виды и состав ппр

Исходные данные для разработки ППР:

1. Проектно-сметная документация (ПСД).

2. Геодезические данные о площадке строительства.

3. Типовые технологические решения на возведение аналогичных объектов.

ППР разрабатывают:

• на строительство здания (сооружения) в целом

• на возведение отдельных частей здания

• на выполнение отдельных строительных работ (например, монтажных и т.д.)

• на выполнение работ подготовительного периода

Состав ППР

1. Стройгенплан.

2. Календарный план производства работ.

3. Технологические карты на выполнение отдельных видов работ.

4. Решение по производству геодезических работ.

5. График поступления на объект строительных конструкций, изделий, материалов.

6. Графики движения рабочих кадров по объекту и основных строительных машин.

7. Решение по прокладке временных сетей и коммуникаций.

8. Перечень технологического инвентаря и монтажной оснастки, схемы строповки грузов.

9. Решение по безопасности труда.

10. Пояснительная записка.

4. Строительный генеральный план

Территория стройплощадки состоит из:

• зоны производства основных видов строительных работ

• зоны выполнения вспомогательных процессов

• площадки складирования материалов и конструкций

• зоны размещения административных и санитарно-бытовых помещений

Стройгенплан включает:

1. границы строительной площадки и виды ограждений

2. постоянные и временные коммуникации

3. постоянные и временные дороги

4. схемы движения транспортных средств

5. места установки строительных и грузоподъемных машин, пути их перемещения и зоны действия

6. размещение постоянных, временных и строящихся зданий и сооружений

7. опасные зоны и проходы в здание

8. размещение источников электрообеспечения и освещения стройплощадки

9. площадки для складирования материалов и конструкций

10. расположение помещений для санитарно-бытового обслуживания строителей

11. строительные репера,закрепляющие основные оси здания

1. Ограждение строительной площадки

Обозначение:

Временное ограждение строительной площадки

Временное ограждение строительной площадки с козырьком

Ворота (В=4м)

Калитка ( В=1,2м)

Виды ограждения:

1. По конструкции и назначению:

• защитно-охранное ( Н=2 м )

• защитное ( Н=1,6 м )

• сигнальное ( Н=0,8 м )

2. По материалу:

• деревянное

• железобетонное

• сетчатое

Требования к ограждению:

• Должны быть инвентарными

• Сборно-разборными

• Многократно используемыми

• Устойчивыми

2. Временные коммуникации

Водопровод Электросети Канализация

3. Дороги стройплощадки

Расположение дорог:

• с одной стороны здания

• с двух сторон

Дороги могут быть:

• тупиковые, с разворотной площадкой 12х12м

• кольцевые

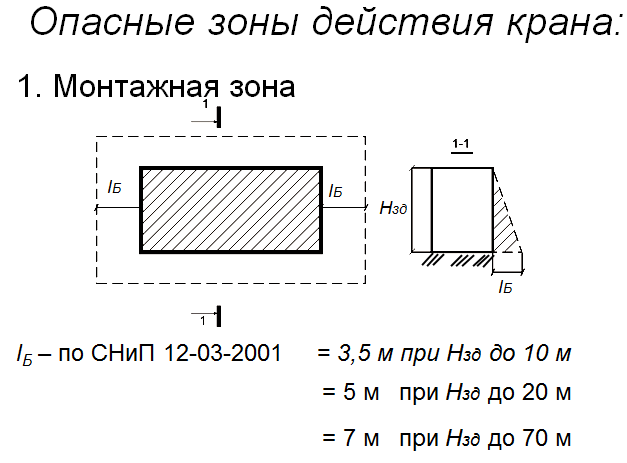

4. Размещение грузоподъемных машин, стоянки и зоны их действия

2. Зона работы крана определяется по вылету стрелы крана

R_p = l_стр

3. Зона перемещения груза

R_гр = l_стр + 0.5 l_эл

4. Опасная зона подкрановых путей – расстояние от рельса до ограждения принимается равным 0,7 м

6. Опасные производственные факторы

Опасные производственные факторы подразделяются на:

1. Постоянно действующие

2. Потенциально действующие

Постоянно действующие опасные производственные факторы:

1. Зоны вблизи от не изолированных токоведущих частей электроустановок (кабели, провода и т.д.) по СНиП 12-03-2001

2. Зоны вблизи от не огражденных перепадов по высоте на 1,3 м и более 3. Зоны, где содержание вредных веществ выше ПДК

Потенциально действующие опасные производственные факторы:

1. Участки территорий вблизи строящихся зданий

2. Этажи, над которыми происходит монтаж конструкций

3. Зоны перемещения машин или их частей

4. Места, над которыми происходит перемещение грузов
