10. Особенность монтажа зданий из крупноразмерных элементов

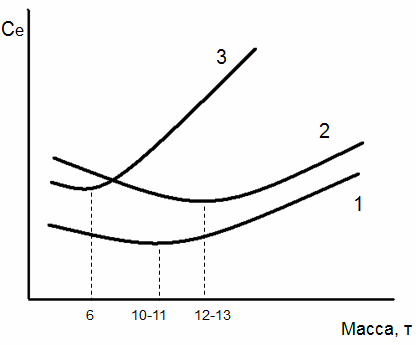

Себестоимость монтажа конструкций

Плиты Колонны Ригели Коэффициент технологичности Кт=1+ΔС/Сэ

В одноэтажных зданиях применяются следующие виды конструкций:

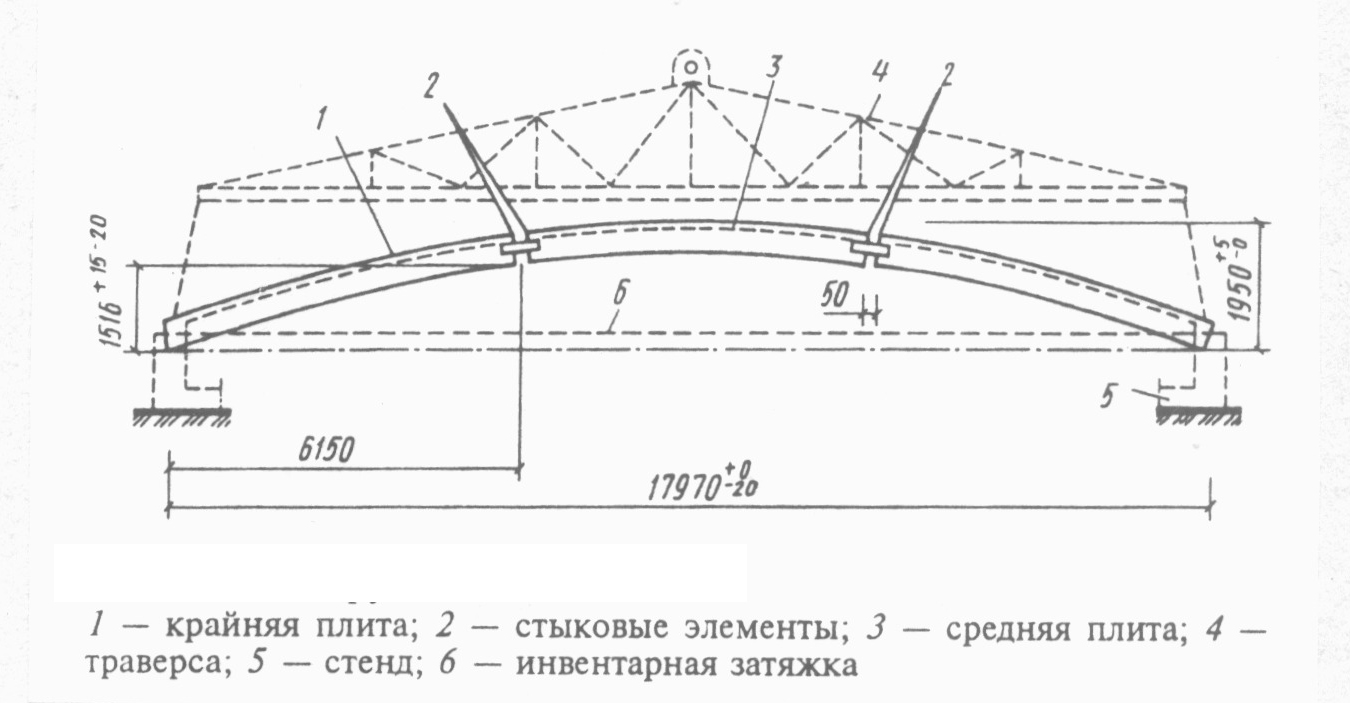

1.Конструкции железобетонные сводчатые

(КЖС) Размеры: Длина–18,24 м Ширина – 3 м Высота –1; 1,5 м Масса до 10 т

2. Крупноразмерные складчатые оболочки (КСО)

1- оболочка, 2- воздуховоды

3. Плиты стропильные на пролет

Установка в проектное положение производится при помощи

1. Кранов Q_кр = 40 т при перемещении в пролете здания

2. Гидроподъемника (методом надвижки)

Преимущества применения крупноразмерных конструкций:

• Снижение трудозатрат на монтаже в 1,5-2 раза

• Уменьшение объема сварочных и бетонных работ при заделке стыков

• Снижение затрат материалов при изготовлении самих конструкций

• Снижение сметной стоимости и продолжительности работ

В многоэтажных зданиях применяется:

1. П, Н, Ш – образные плоские рамы

2. Многоэтажные колонны (до 6 этажей)

3. Плиты перекрытия с площадью на ячейку здания

4. Наружные стеновые панели высотой до 5 этажей

Схема строповки железобетонных рам каркаса

Схема монтажа Н-образных рамных элементов

1 – рамный элемент; 2 – винтовой подкос; 3 – кондуктор; 4 – обойма

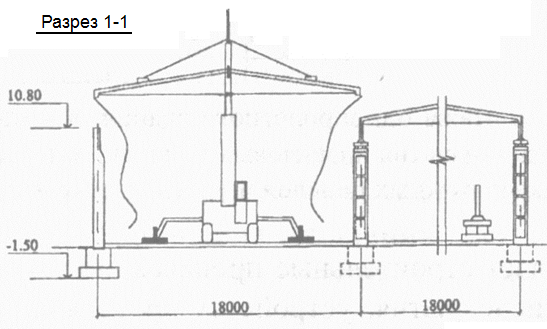

Разрез 1-1

Передвижной кондуктор для монтажа железобетонных рам

Схема монтажа Ш-образных рамных элементов

Схема производства работ

Обойма для закрепления стыкового соединения колонн

1 – колонна; 2 – стальная прокладка; 3 – асбоцементная прокладка; 4 - обойма

Конструктивно-технологическое решение полносборного здания

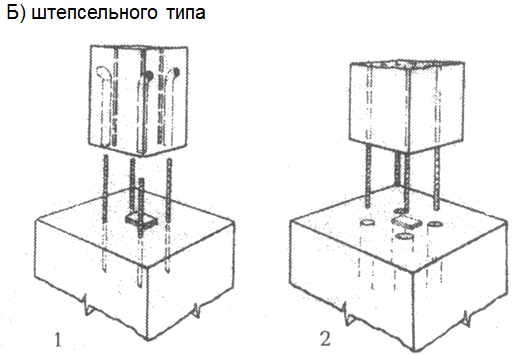

Схемы стыков многоярусных колонн с фундаментами

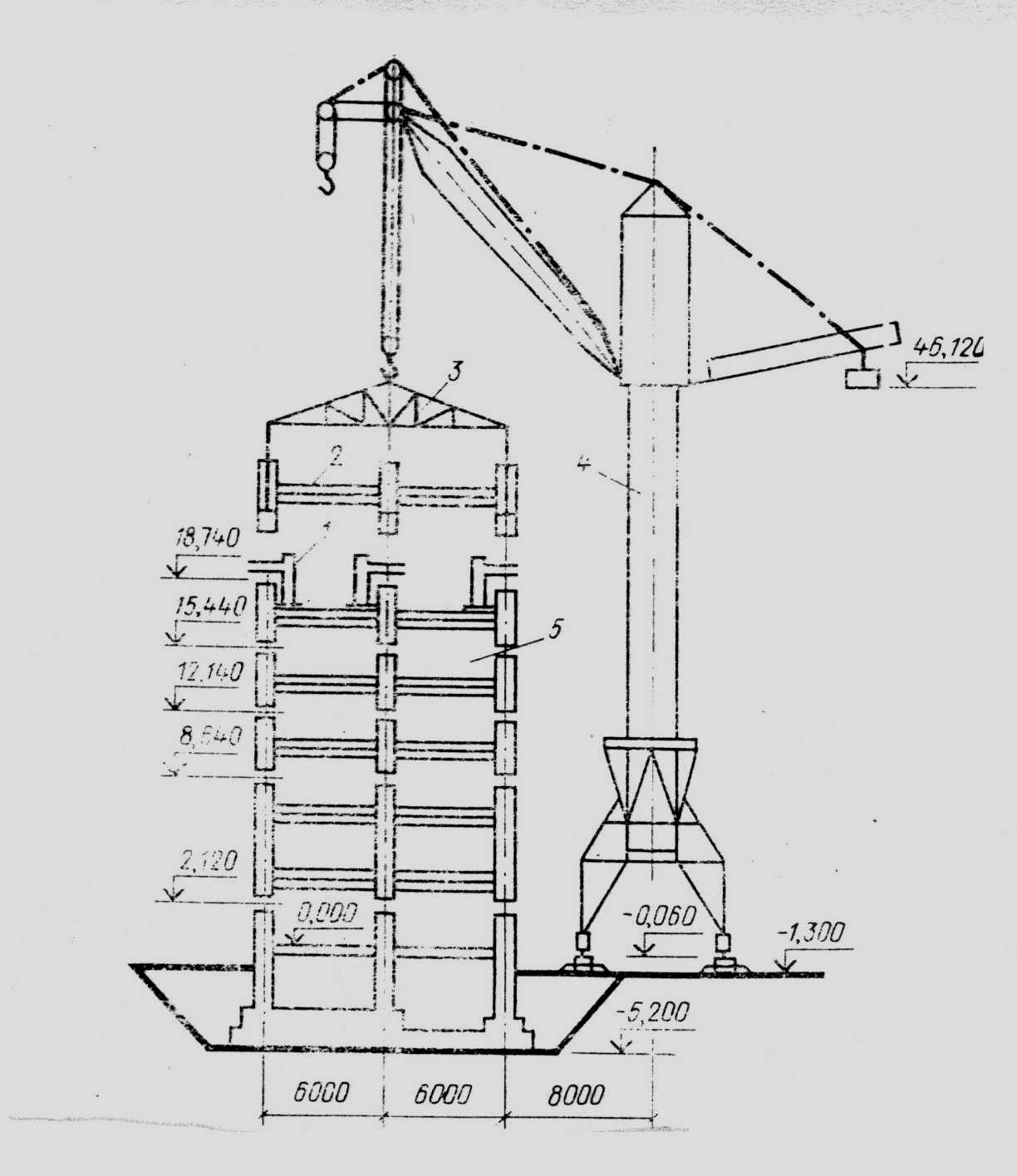

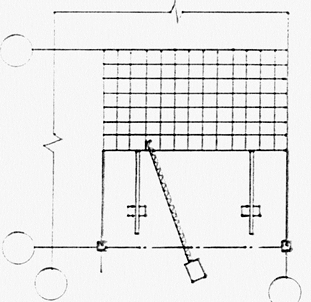

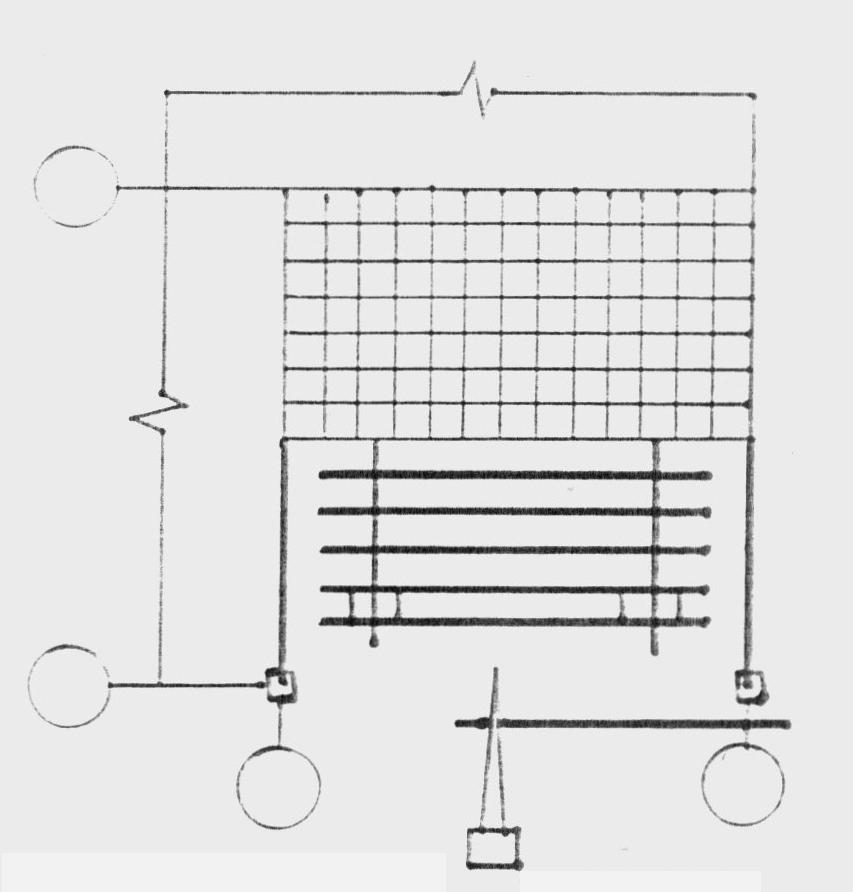

Технологическая схема монтажа панелей перекрытий площадью на ячейку

11. Технология возведения быстромонтируемых зданий

Основные конструктивные элементы:

1. Однопролетные здания (L=12, 18 м)

• стеновые панели 3х6, 9 или 12 м

• плиты перекрытия 3х12 или 3х18 м

Конструктивное решение однопролетного здания

2. Многопролетные здания (L=12,18 м) - стеновые панели - укрупненные панели перекрытия - колонны - подстропильные фермы

Конструктивное решение многопролетного быстромонтируемого здания

Технология возведения однопролетных БМЗ

1. Монтаж стеновых панелей

2. Монтаж плит покрытия

Заделка стыков.

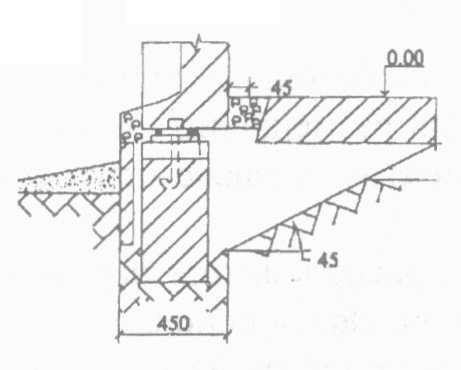

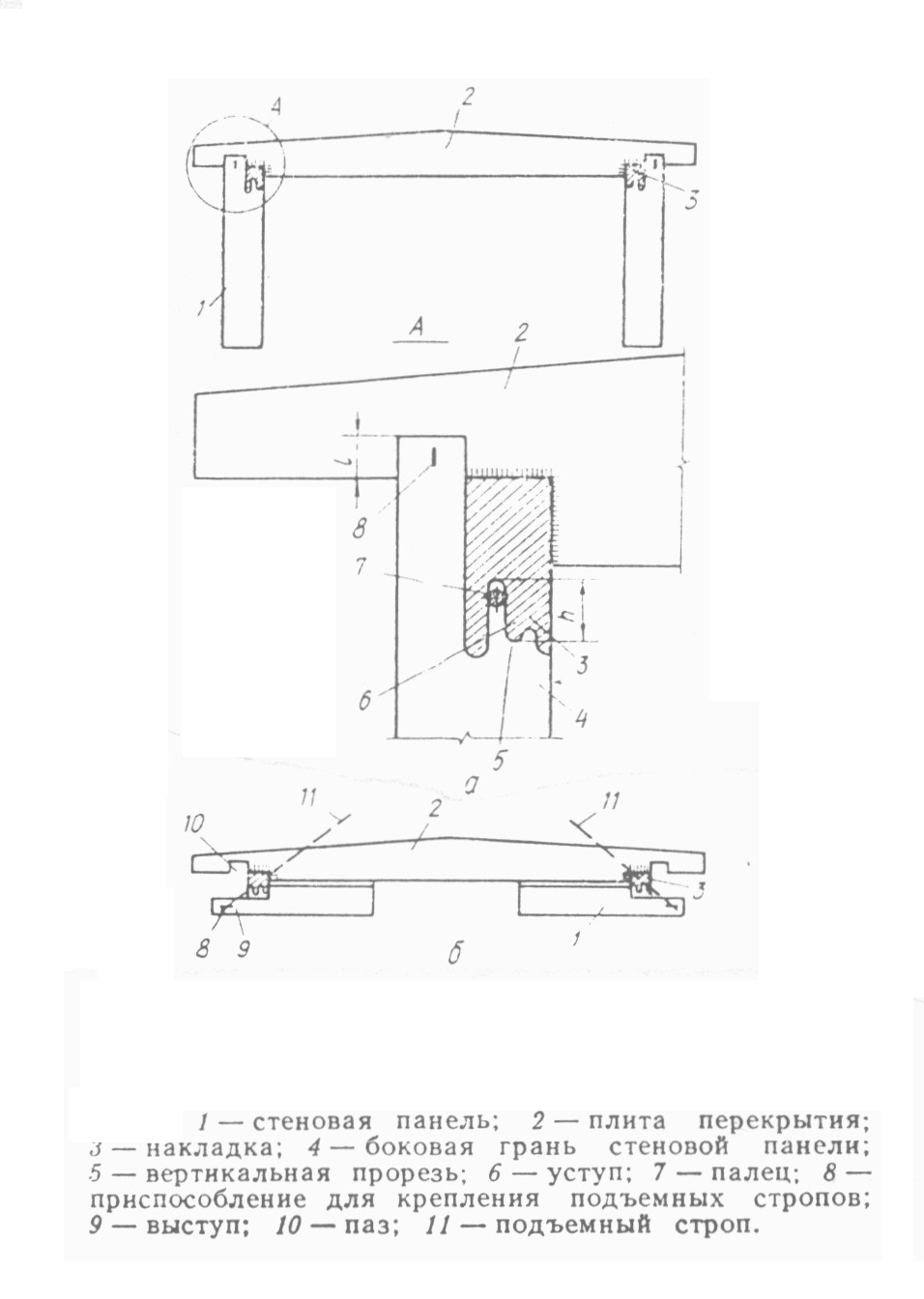

1. Стык стеновой панели с фундаментом

2. Соединение панелей наружных стен

Возведение многопролетных БМЗ

1 поток: монтаж колонн

2 поток: монтаж стеновых панелей, колонн, ферм и панелей перекрытия

Строповка конструкций

Панель перекрытия 2. Подстропильная ферма 3. Колонна 4. Стеновая панель

Возведение БМЗ из складных секций

Состав конструктивных элементов секции:

• две стеновые ребристые панели (3х6 м)

• кровельная панель 3х12 м

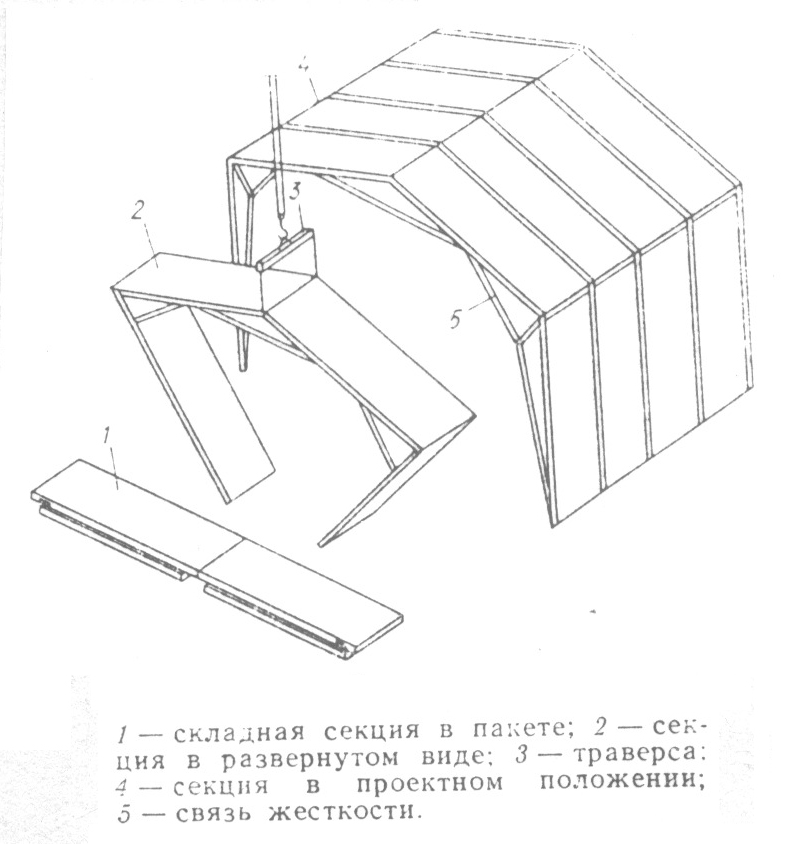

Складная секция БМЗ

Состав процессов:

1. Раскладка и строповка секций

2. Подъем секций

3. Установка секций в проектное положение

4. Заделка стыков

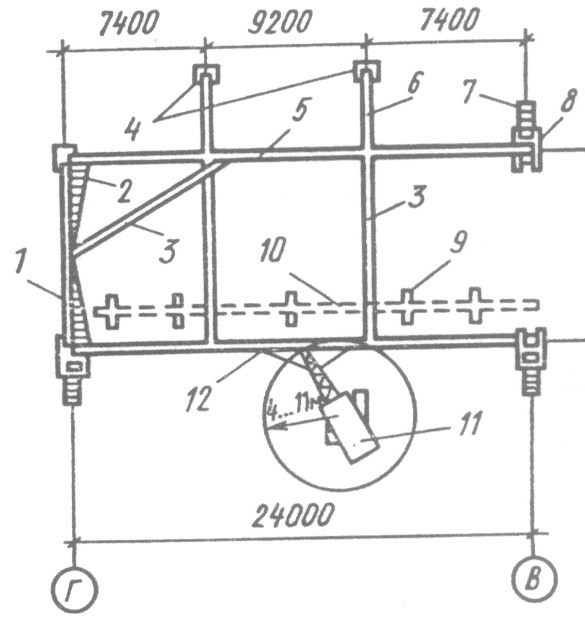

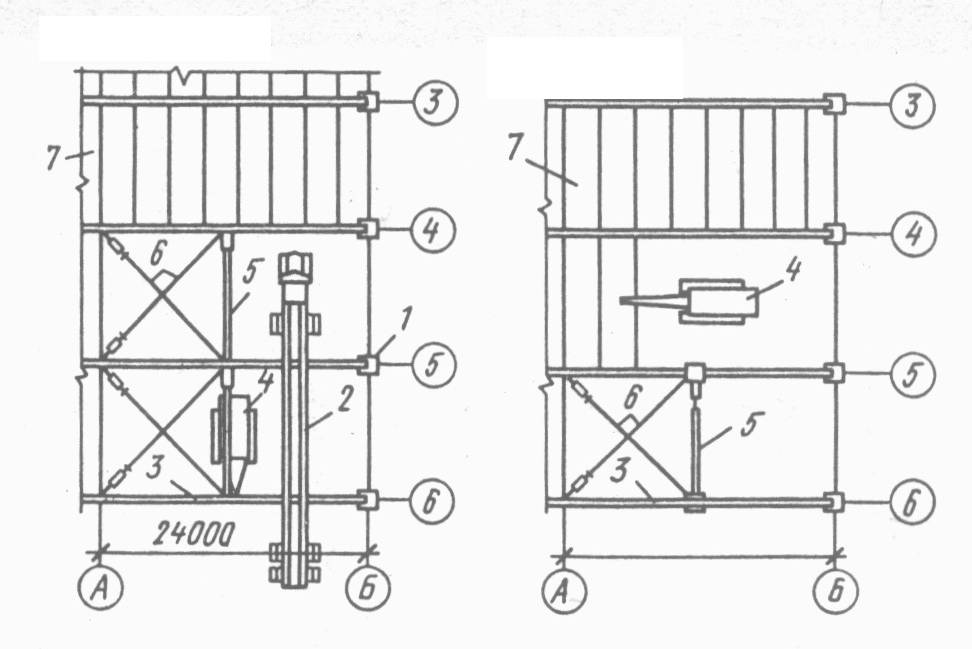

Схема монтажа производственного здания из складных секций (L=12 м)

Возведение быстромонтируемых зданий модульного типа

Общий вид (тип 10М)

Размеры модуля: Длина 10,2 м Ширина 3,4 м Высота 3 м Масса модуля 11 т

Состав процессов:

1. Устройство ленточных фундаментов

2. Выравнивание монтажного горизонта

3. Установка модулей первого этажа и сварка стыков

4. Установка модулей второго этажа и сварка стыков

5. Герметизация наружных стыков

6. Устройство защитного слоя

Технологическая схема производства работ

Лекция 13 «Монтаж железобетонных оболочек покрытий зданий»

1. Цилиндрические оболочки из криволинейных элементов (3 12), опирающихся на два бортовых элемента, для сетки колонн 12 24

2. Оболочки двоякой положительной кривизны размером от 12 18 до 36 36, собранные из панелей 3 3 и 3 6 или укрупненных панелей 3 12 и 3 18 м с опиранием на контурные фермы

Методы монтажа цилиндрических оболочек

1. Установка балок опережает монтаж панелей на одну ячейку

2. Последовательный монтаж конструкций в одной ячейке с перемещением крана - вдоль пролета здания

- Поперек пролета здания

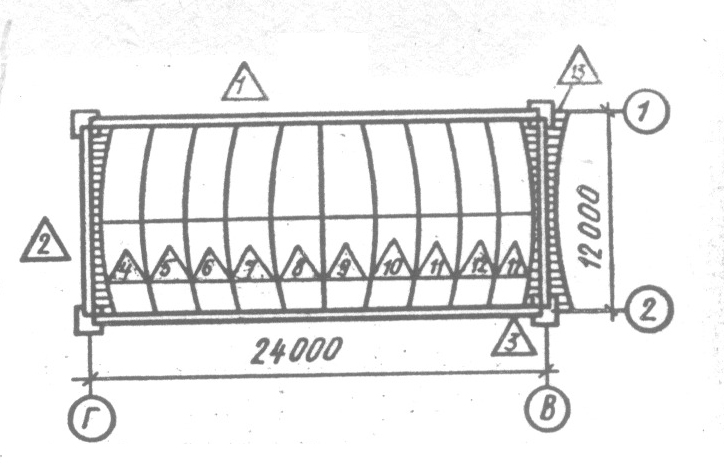

Монтаж цилиндрических оболочек с бортовыми элементами

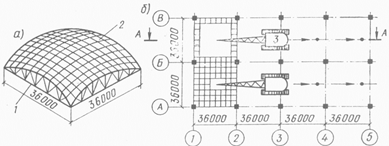

Методы монтажа оболочек двоякой положительной кривизны

1. Сборка на уровне земли

2. Сборка на проектных отметках

• Сборка на временных поддерживающих устройствах

• С опиранием укрупненных элементов на несущие конструкции

• Комбинированный способ

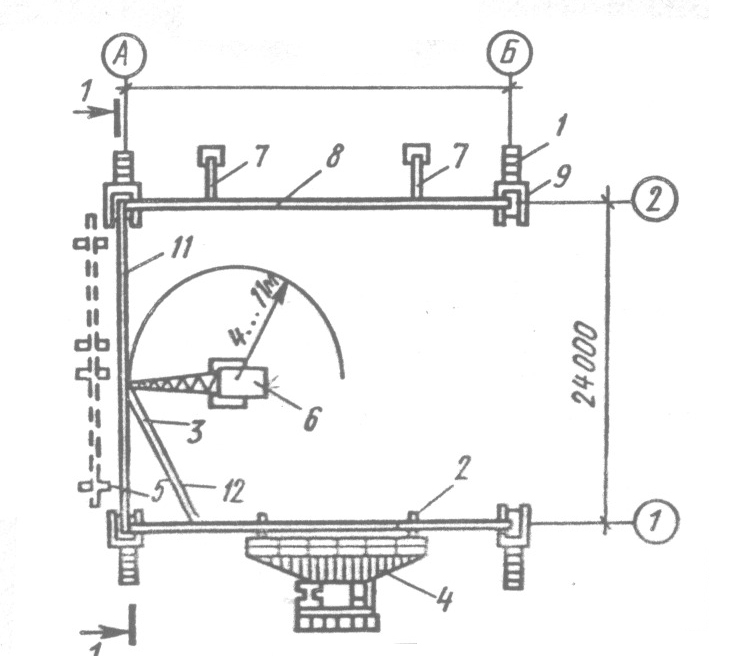

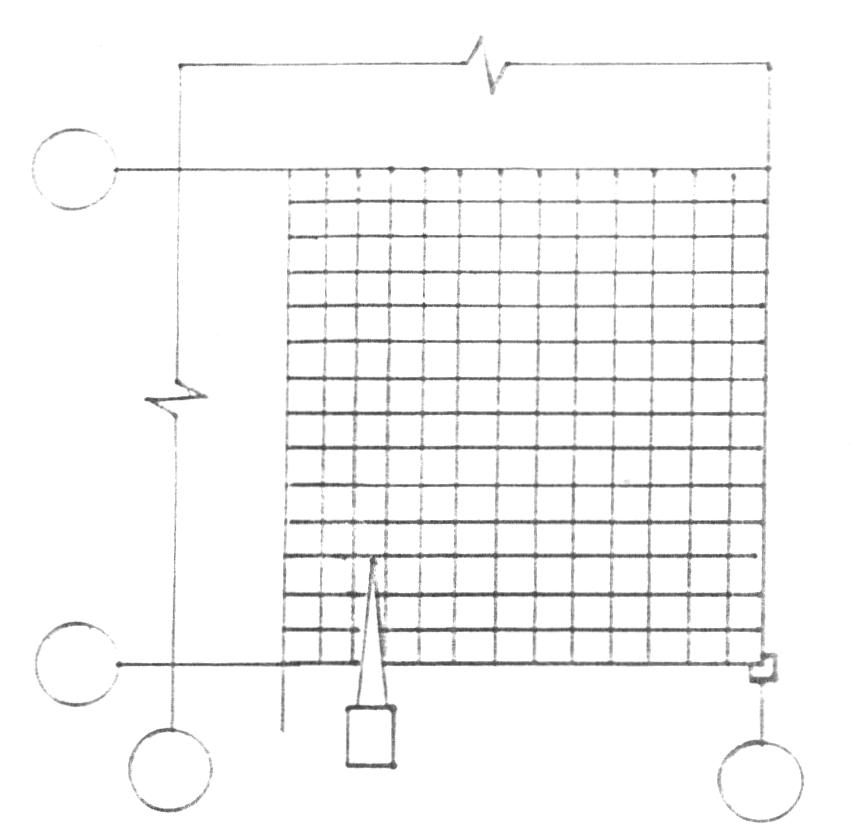

Сборка на временных поддерживающих устройствах

Последовательность монтажа оболочки

1. Монтаж двух ферм

2. Выдвижение кондуктора

3. Монтаж третьей фермы

4. Монтаж плит

5. Установка прогонов кондуктора

3. Монтаж ферм кондуктора и плит

Монтаж оболочек с опиранием укрупненных элементов на несущие конструкции

1. Укрупнение оболочек

2. Устройство, выверка и закрепление контурных ферм

3. Укладка укрупненных блоков панелей

4. Бетонирование монолитных зон стыков между панелями оболочки

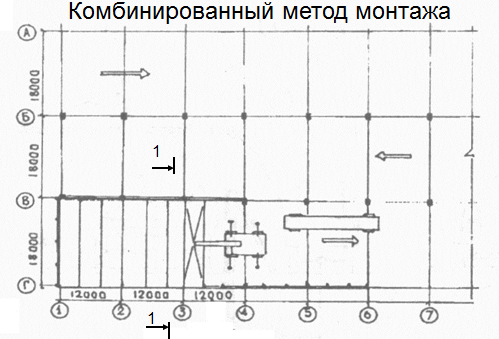

Монтаж оболочек смешанным способом

1. Установка двух ферм

2. Установка третьей фермы

3. Установка панелей 3 х12

4. Замоноличивание швов

Возведение сборно-монолитных зданий системы «КУБ»

Конструктивное решение

1-фундаменты, 2- многоярусные колонны, 3- наклонные плиты, 4-рядовые плиты, 5-фундамент под наружные стены, 6- стеновое ограждение в виде панелей на 2 этажа, 7-связи

Многоярусная колонна

Стык плит

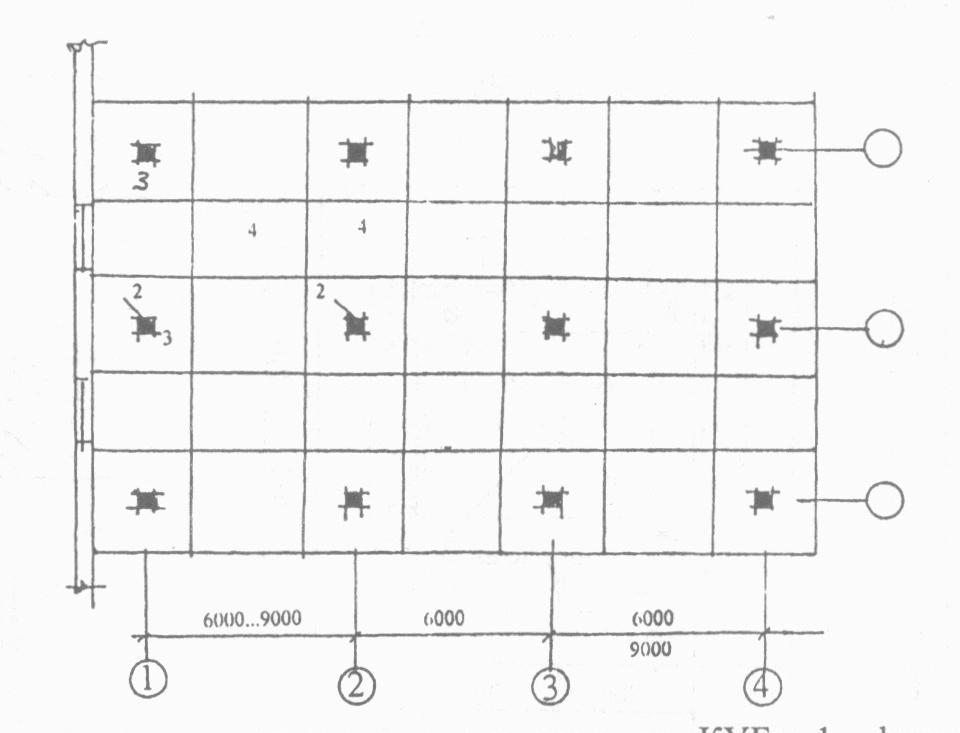

Схемы монтажа колонн

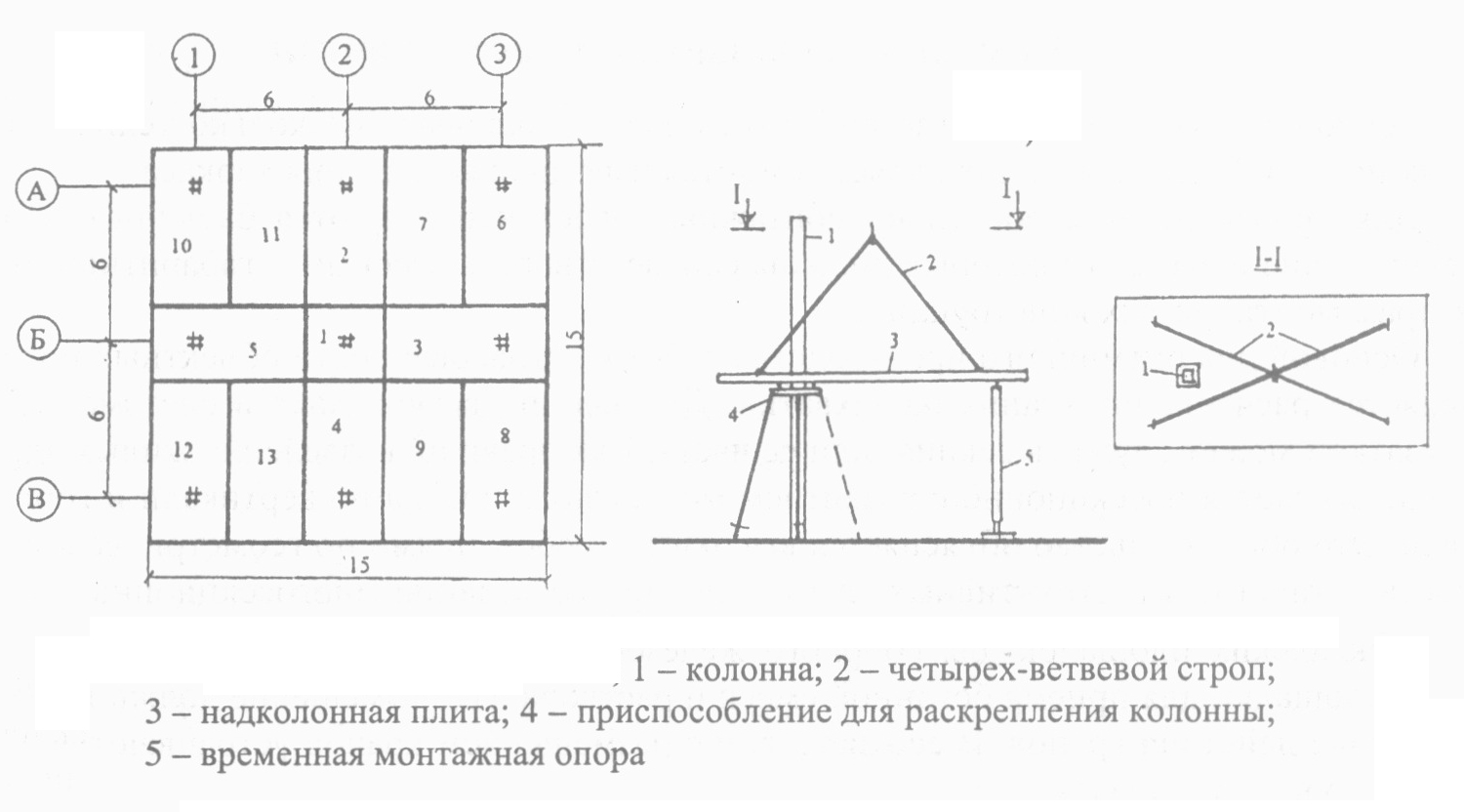

Монтаж надколонных плит

Монтаж межколонных плит

Монтаж укрупненных элементов плит

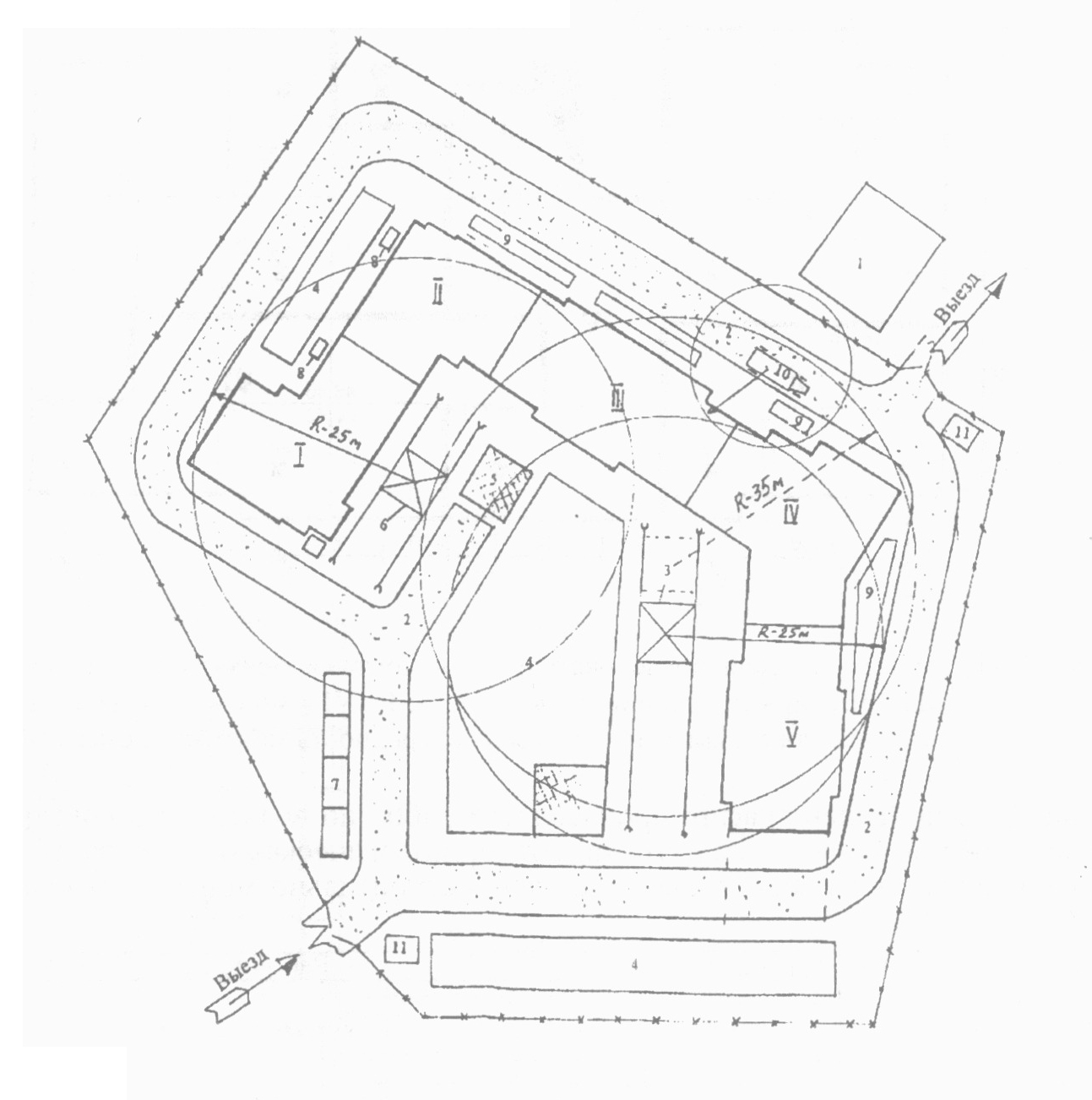

Стройгенплан

Последовательность монтажа элементов

Тема: Монтаж крупнопанельных зданий (КПЗ)

1. Конструктивное решение КПЗ

2. Схемы и методы монтажа зданий

1. Крупнопанельные здания простого очертания

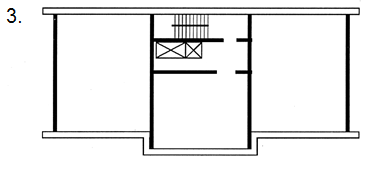

2) Крупнопанельные здания сложного очертания

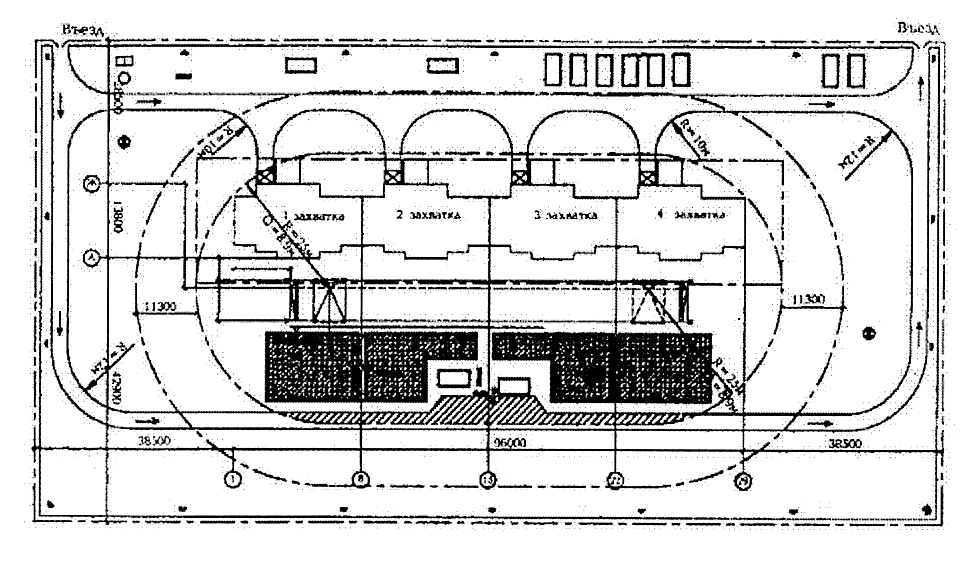

Стройгенплан

Возведение КПЗ выполняют в три цикла

1. Нулевой цикл

2. Надземный цикл

3. Отделочный цикл

Методы монтажа зданий

• Поэлементный монтаж

• Метод наращивания

• Монтаж с транспортных средств

• Поэтажно, по горизонтально- или вертикально-восходящей схеме

• Комплексный или раздельный

3. Геодезическое обеспечение монтажных работ при возведении КПЗ

• Передача по вертикали основных осей на перекрытие каждого этажа и разметка вспомогательных осей

• Разметка положения стеновых панелей

• Перенос отметок на этаж и определение монтажного горизонта

• Составление поэтажной исполнительной схемы

4. Последовательность монтажа элементов КПЗ

Установка:

• Объемных блоков с/т каб, лифт.ш

• Наружных и внутренних стеновых панелей

• Перегородок

• Элементов лестничных клеток

• Стен лоджий

• Панелей перекрытий и балконных плит

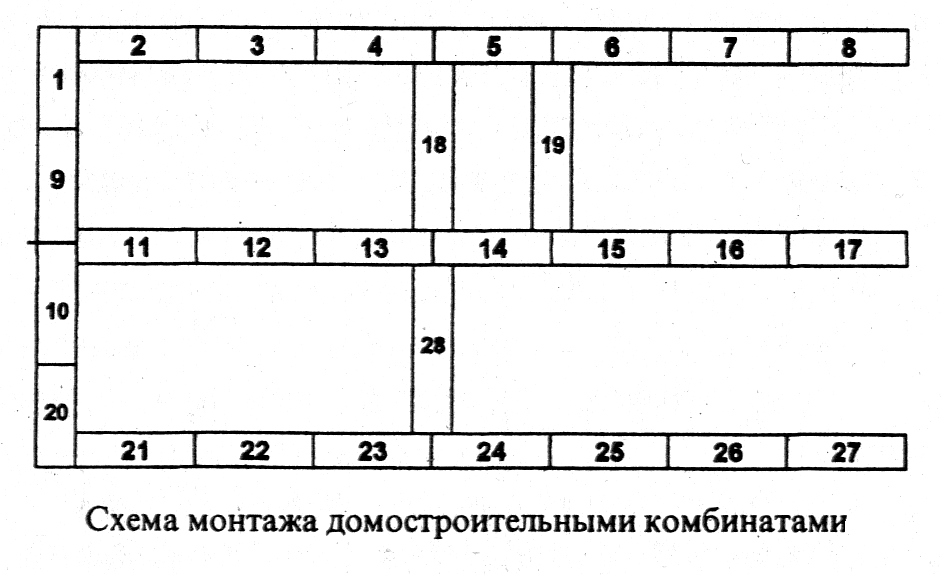

Последовательность монтажа стеновых панелей

1. Монтаж панелей от лестничной клетки

2. Монтаж с маячными панелями

3. Монтаж с замкнутыми ячейками

4. Монтаж здания с преимущественно установкой продольных стен

5. Монтаж с поперечными несущими стенами

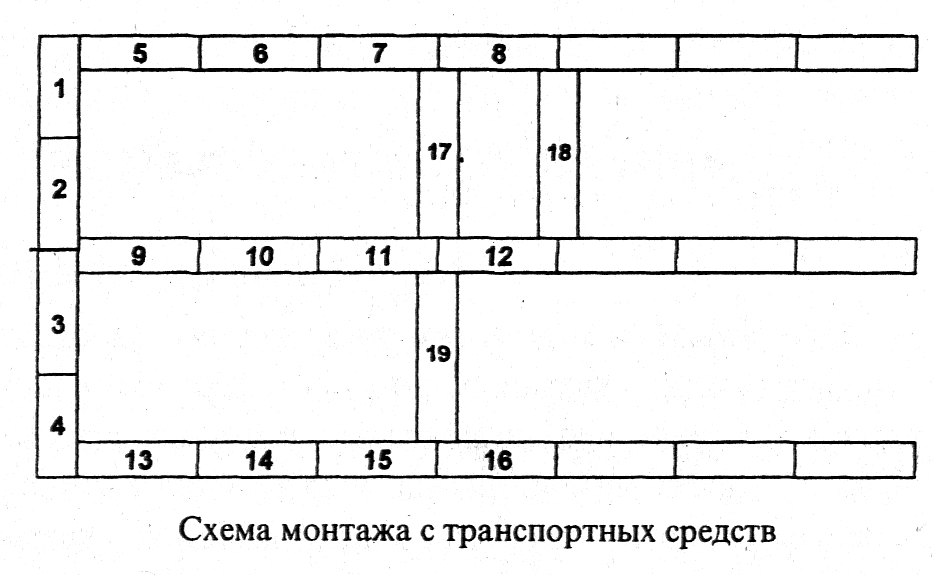

6. Монтаж здания с транспортных средств
