1. Выполнить имитацию объема с использованием инструмента "Интерактивное перетекание" на примере изображения "Златая цепь"

1.1. Получить звено цепи (вид сверху)

1.1.1. Построить прямоугольник с закругленными краями и продублировать получившуюся фигуру.

1.1.2. Установить толщину обводки одного прямоугольника, равной 24 пункта (24 Point)

1.1.3. Удалить заливку с получившейся фигуры: для этого в группе Fill (Заливка) в панели графики выбрать No Fill (Удалить заливку).

1.1.4. Установить цвет обводки, близкий к "золотому". (С5 М2 Y63 К8).

1.1.5. Установить минимальную толщину обводки второго прямоугольника и назначить ей белый цвет. Разместить второй прямоугольник поверх первого.

1.1.6. Применить эффект интерактивного перетекания к двум прямоугольникам ("Число шагов в перетекании" = 20).

1.1.6. Выполнить команду Arrange ? Break Apart для разбиения получившейся группы на три объекта: желтый и белый прямоугольники и результат применение инструмента "Интерактивное перетекание".

1.1.7. Аналогично получить изображение звена цепи (вид сбоку).

1.1.8. Нарисовать кривую, по которой будет строиться цепь и продублировать ее.

1.1.9. Разместить на концах кривой по одному звену (вид сверху).

1.1.10. Выполнить интерактивное перетекание от одного звена к другому. При этом, число шагов перетекания должно быть подобрано таким образом, чтобы иметь возможность разместить промежуточные звенья.

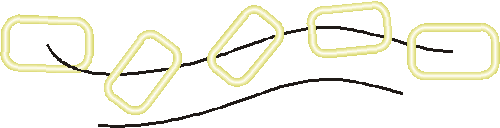

1.1.11. Выбрать кривую в качестве нового пути и установить флаг "Повернуть все объекты".

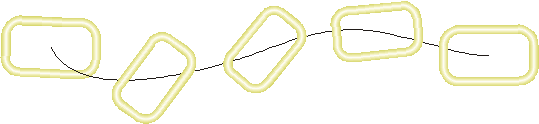

1.1.12. Обрезать с двух сторон дубликат кривой - пути.

1.1.13. Выполнить операцию получения звеньев цепи (вид сбоку).

1.1.14. Совместить два ряда звеньев.

1.1.15. Для предания большей реалистичности откорректировать крайние звенья (вид сбоку).

1.1.15. Удалить абрис линий-пути

Получить следующее изображение цепи:

Лабораторная работа n 4 "coreldraw. Powerclip. Обработка растровых изображений"

Совокупность команд "PowerClip" (Фигурная обрезка)

Команды находятся в меню "Эффекты". Данное подменю содержит четыре команды: Place Inside Container (Поместить в контейнер), Extract Contents (Извлечь содержимое), Edit Contents (Редактировать содержимое), Finish Edit This Level (Завершить редактирование этого уровня).

Команда Place Inside Container

Позволяет поместить выделенный объект внутрь другого объекта - контейнера. Та часть исходного объекта, которая в контейнере не поместилась, отображаться не будет.

Команда Extract Contents

Позволяет извлечь исходный объект из контейнера.

Команда Edit Contents

Позволяет отредактировать объект, находящийся в контейнере. При этом завершение редактирования подтверждается командой Finish Edit This Level.

Обработка растровых изображений

Для вставки растрового изображения используется команда File -> Import (Файл -> Импорт). При этом можно определить условия вставки (вставить только часть исходного изображения или изменить при вставке его исходные размеры), хотя те же операции можно выполнить и после вставки изображения.

Изменить размер изображения можно при помощи инструмента Pick (Выбор) или выбрав команду Bitmap -> Resample (Точечный рисунок -> Изменить размер). Также при помощи указанной команды можно изменить разрешение растрового изображения в зависимости от требуемого результата.

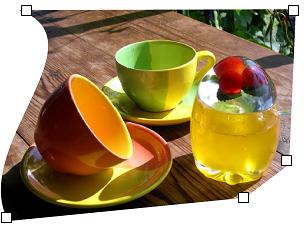

Инструмент Shape (Форма) позволяет получить изображение произвольной формы. При этом можно добавлять или убирать узловые точки кривой.

При помощи инструмента Knife (Нож) можно разрезать изображение по произвольной кривой.

Инструмент Eraser (Резинка) позволяет удалить части изображения, при этом цельные фрагменты можно отделить друг от друга при помощи команды Arrange -> Break RGB Bitmap Apart

Порядок выполнения работы

1. Получить "летнюю" надпись при помощи инструмента PowerClip.

1.1. Выбрав соответствующий шрифт (например, Century Schoolbook, 168 кегль), получить надпись "ЛЕТО".

1.2. Преобразовать полученную надпись в кривые, после чего убрать заливку и установить абрис.

1.3. Импортировать подходящую растровую картинку.

1.4. Разместить преобразованный в кривые текст поверх импортированного изображения.

1.5. Поместить растровое изображение в контейнер - текст.

1.5.1. Предварительно отменить автоматическое центрирование объекта в контейнере. Для этого в настройках Tools -> Options убрать флажок Авто-центрирование нового содержания PowerClip.

1.5.2. Поместить изображение в контейнер.

1.6. Изменить цвет абриса надписи.

2. Построение коллажа.

2.1. Получить изображение лепестка подсолнуха, выполнив примерно следующую последовательность действий:

2.2. Сформировать прожилки лепестка, применив к основе линейную интерактивную прозрачность.

2.3. Совместить изображение лепестка и прожилок. Затем сгруппировать результат в один объект.

2.4. Используя окно Transformation -> Rotate (Трансформация -> Поворот) получить изображение лепестков подсолнуха.

2.4.1. Установить следующие параметры окна трансформации:

• Угол поворота 18?.

• Центр поворота сместить по вертикали вниз.

• Установить флажок "Относительно центра".

2.4.2. Для подтверждения изменений нажать кнопку "Применить к дубликату"

2.4.3. Повторить операцию 2.4.2. необходимое число раз.

2.5. Загрузить растровое изображение и обрезать его до нужной формы. (здесь использовать свою фотографию!!!)

2.6. Создать сердцевину подсолнуха, выбрав в качестве заливки определенную текстуру.

2.7. Поместить растровое изображение в контейнер - сердцевину.

2.8. Совместить лепестки и сердцевину подсолнуха так, чтобы получилась фотография в рамке.

2.9. Нарисовать стебель и листья, используя инструмент "Интерактивное перетекание"

2.10. Закончить изображение подсолнуха, совместив стебель и листья с цветком и добавив интерактивную тень со следующими параметрами:

2.11. Закончить коллаж, подобрав соответствующую основу рисунку.
