2.5. Параметры размерной цепи.
Варианты |
А1 |
А2 |
А3 |
АΔ |
EsАΔ |
EiАΔ |
1 |
19 |
12 |
29 |
2 |
+0,08 |
-0,12 |
2 |
19 |
15 |
33 |
1 |
+0,18 |
-0,12 |
3 |
22 |
17 |
37 |
2 |
+0,13 |
-0,17 |
4 |
22 |
15 |
36 |
1 |
+0,1 |
-0,12 |
5 |
21 |
15 |
34 |
2 |
+0,1 |
-0,2 |
6 |
20 |
12 |
31 |
1 |
+0,13 |
-0,12 |
7 |
18 |
17 |
33 |
2 |
+0,18 |
-0,14 |
8 |
24 |
11 |
33 |
2 |
+0,13 |
-0,17 |
9 |
24 |
12 |
35 |
1 |
+0,16 |
-0,12 |
0 |
18 |
15 |
31 |
2 |
+0,13 |
-0,15 |
Примечание. Нижнее предельное отклонение ширины подшипников качения EiA2= - 0,12 мм (ГОСТ 520-2002).
2.6. Сопрягаемые детали для деталировки.
Варианты |
1-2 |
3- 4 |
5 - 6 |
7 - 8 |
9 - 10 |
Позиции деталей (рис.2) |
1, 3 |
3, 4 |
1, 3 |
3, 4 |
1, 3 |
Задание 3
Исходные данные (рис. 3): шестерня 8 свободно вращается на валу 2 при отключенной полумуфте 7. При включении кулачковой полумуфты 7 вращение от шестерни 8 передается шлицевому валу 2, вращающемуся в подшипниках 5 и 11, и шестерне 6.
Числовые значения параметров в соответствии с вариантами приведены ниже в таблицах 3.1…3.6.

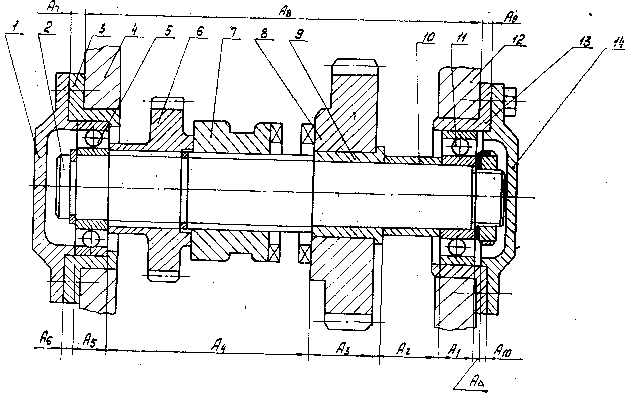

Рис. 3. Узел к заданию 3
.
1-крышка; 2—шлицевой вал; 3—стакан; 4—корпус; 5—шарикоподшипник; 6—шестерня; 7—кулачковая полумуфта; 8—шестерня; 9— втулка; 10 - распорная втулка; 11—шарикоподшипник; 12—корпус; 13—стакан; 14—крышка
3.1. Исходные данные для расчета посадки с натягом, сопряжение деталей 8 - 9.
Варианты |
d1, мм |
d, мм |
d2, мм |
l, мм |
RaD, мкм |
Rad, мкм |
Мкр, Н · м |
F, Н |
f
|
1 |
30 |
40 |
80 |
30 |
1,25 |
1,25 |
70 |
600 |
0,1 |
2 |
35 |
45 |
90 |
35 |
2,5 |
1,25 |
170 |
700 |
0,2 |
3 |
40 |
55 |
100 |
40 |
0,63 |
0,63 |
256 |
800 |
0,1 |
4 |
45 |
60 |
200 |
45 |
0,63 |
1,25 |
360 |
700 |
0,2 |
5 |
25 |
35 |
70 |
25 |
0,5 |
0,63 |
100 |
850 |
0,1 |
6 |
35 |
50 |
100 |
35 |
0,63 |
0,5 |
200 |
600 |
0,15 |
7 |
35 |
45 |
95 |
35 |
1,25 |
0,63 |
300 |
700 |
0,08 |
8 |
50 |
60 |
120 |
50 |
0,5 |
0,5 |
400 |
650 |
0,17 |
9 |
30 |
40 |
85 |
30 |
0,63 |
0,63 |
350 |
550 |
0,16 |
0 |
20 |
30 |
60 |
20 |
0,63 |
0,63 |
250 |
650 |
0,15 |
Примечание. Материал детали 9: БрОФ10-1; μ=0,33; Е=0,9·105 МПа; σТ=200 МПа.
Материал детали 8: Сталь 40Х; μ=0,30; Е=2·105 МПа; σТ=800 МПа. Запрессовка механическая со смазкой; k1 =0,2; k2 =0,6; tpD = tpd = t.
