4.5. Параметры размерной цепи.
Варианты |
А1 |
А2 |
А3 |
АΔ |
EsАΔ |
EiАΔ |
1 |
53 |
30 |
85 |
2 |
+0,15 |
-0,12 |
2 |
40 |
34 |
75 |
1 |
+0,18 |
-0,12 |
3 |
45 |
35 |
82 |
2 |
+0,13 |
-0,17 |
4 |
44 |
35 |
80 |
1 |
+0,1 |
-0,12 |
5 |
48 |
30 |
80 |
2 |
+0,1 |
-0,2 |
6 |
48 |
36 |
85 |
1 |
+0,13 |
-0,12 |
7 |
50 |
38 |
90 |
2 |
+0,12 |
-0,14 |
8 |
56 |
38 |
95 |
1 |
+0,13 |
-0,17 |
9 |
50 |
40 |
92 |
2 |
+0,11 |
-0,12 |
0 |
40 |
30 |
71 |
1 |
+0,13 |
-0,15 |
4.6. Сопрягаемые детали для деталировки.
Варианты |
1-2 |
3- 4 |
5 - 6 |
7 - 8 |
9 - 0 |
Позиции деталей (рис.4) |
4, 5 |
3, 4 |
4, 5 |
3, 4 |
3, 9 |
Задание 5
Исходные данные (рис. 5): от вала 5 , вращающегося в подшипниках качения 3, который закреплен в стакане 4, через полумуфты 6 и 7 вращение передается валу 8, вращающемуся в подшипниках скольжения 9, и далее неподвижно закрепленному на валу блоку шестерен 12 и 13. Корпуса 2 и 11 неподвижны.
Числовые значения параметров в соответствии с вариантами приведены ниже в таблицах 5.1…5.6.

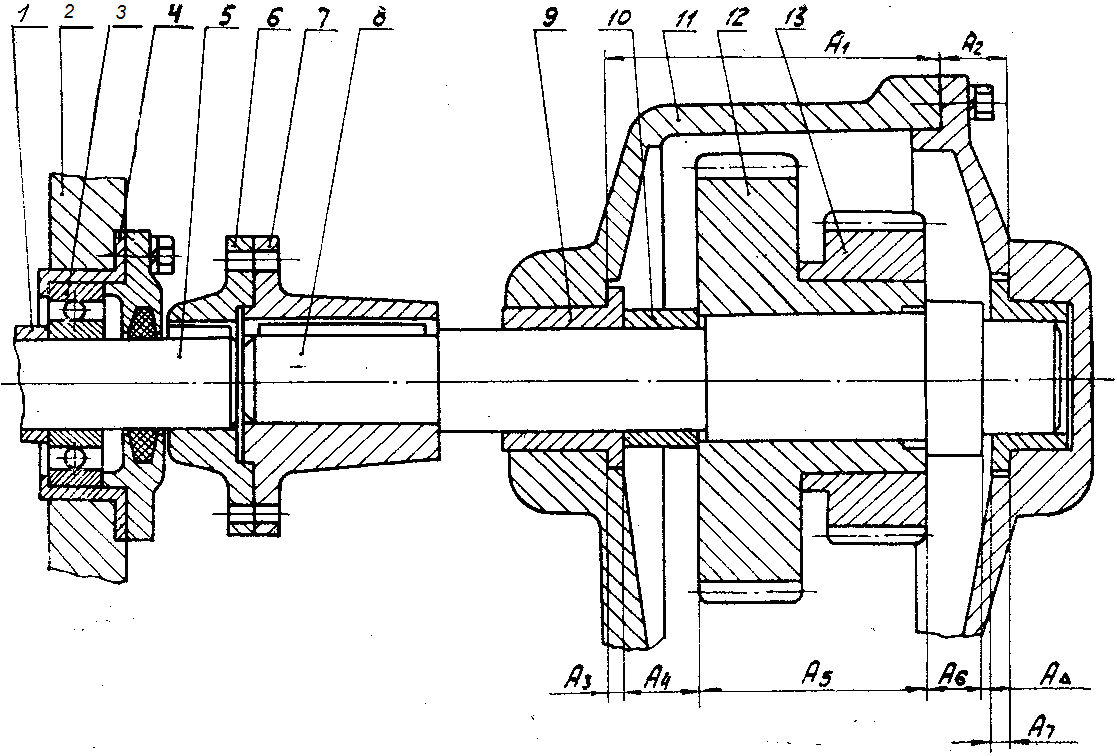

Рис. 5. Узел к заданию 5
.
1- втулка; 2—корпус; 3— шарикоподшипник; 4—стакан; 5—ведущий вал; 6 и 7—полумуфты; 8—ведомый вал; 9— втулка; 10 - распорная втулка; 11—корпус; 12 и 13—шестерни
1. Исходные данные для расчета посадки с натягом, сопряжение деталей 9 - 11.
Варианты |
d1, мм |
d, мм |
d2, мм |
l, мм |
RaD, мкм |
Rad, мкм |
Мкр, Н · м |
F, Н |
f
|
1 |
25 |
35 |
75 |
25 |
0,63 |
0,5 |
20 |
500 |
0,15 |
2 |
35 |
45 |
80 |
30 |
1,6 |
1,25 |
30 |
600 |
0,2 |
3 |
40 |
50 |
90 |
40 |
0,63 |
0,63 |
20 |
700 |
0,15 |
4 |
45 |
55 |
95 |
45 |
0,63 |
1,25 |
30 |
800 |
0,2 |
5 |
50 |
60 |
100 |
50 |
0,5 |
0,63 |
20 |
900 |
0,15 |
6 |
55 |
65 |
110 |
50 |
0,63 |
0,5 |
30 |
1000 |
0,15 |
7 |
35 |
45 |
75 |
35 |
1,25 |
0,63 |
20 |
900 |
0,2 |
8 |
30 |
40 |
70 |
30 |
0,5 |
0,5 |
30 |
700 |
0,18 |
9 |
25 |
35 |
55 |
30 |
0,63 |
0,63 |
20 |
500 |
0,16 |
0 |
20 |
30 |
50 |
20 |
0,63 |
0,63 |
30 |
600 |
0,15 |
Примечание. Материал детали 9: БрАЖ9-4; μ=0,33; Е=0,9·105 МПа; σТ=200 МПа.
Материал детали 11: Сч 18-36; μ=0,25; Е=1·105 МПа; σТ=180 МПа. Запрессовка механическая со смазкой; k1 =0,1; k2 =0,7; tpD = tpd = t.
