3.6. Сопрягаемые детали для деталировки.
Варианты |
1-2 |
3- 4 |
5 - 6 |
7 - 8 |
9 - 0 |
Позиции деталей (рис.3) |
8, 9 |
2, 9 |
8, 9 |
2, 9 |
8, 9 |
Задание 4
Исходные данные (рис.4): вал 3 вращается от шкива 9 в подшипнике 6 и передает вращение через штифт 1, находящийся в пазу вала 3, кулачковой полумуфте 2, которая находится в зацеплении с кулачками на торце шестерни 4. При выключении полумуфты 2 вал 3 свободно вращается в неподвижной шестерне 4.
Числовые значения параметров в соответствии с вариантами приведены ниже в таблицах 4.1…4.6.

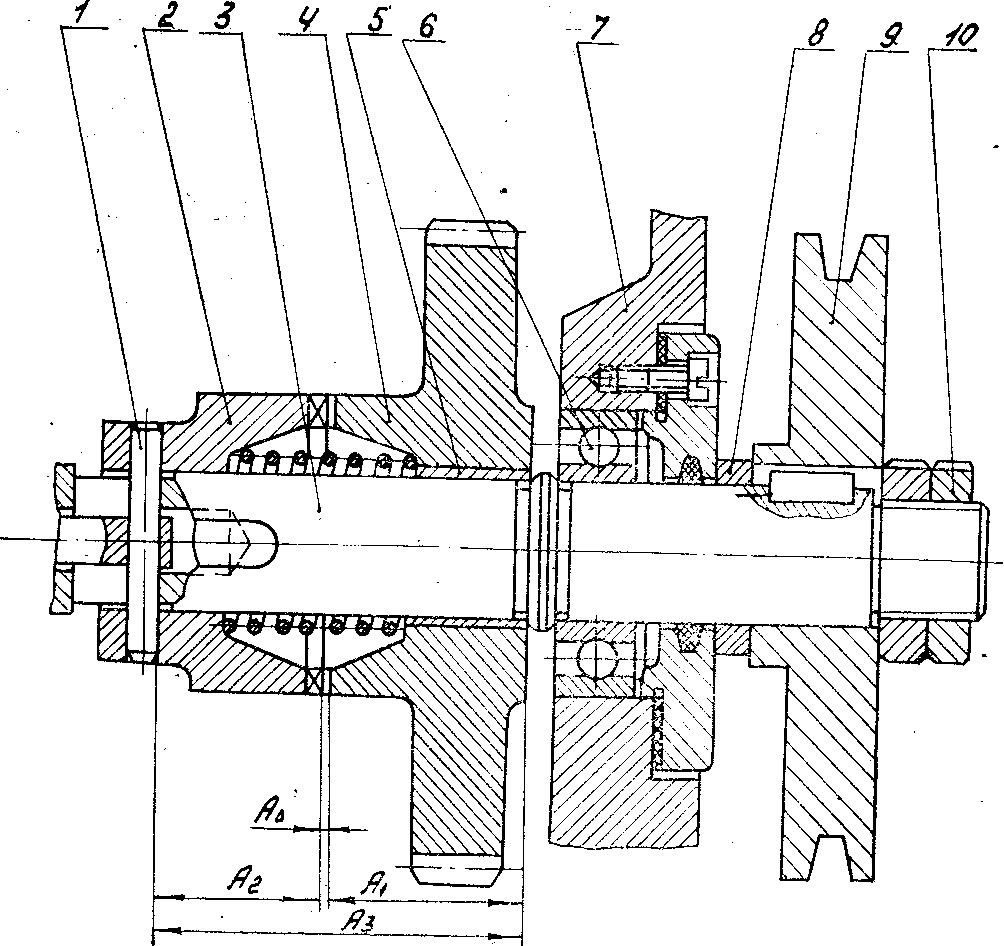

Рис. 4. Узел к заданию 4
.
1-штифт; 2— кулачковая полумуфта; 3—вал; 4—шестерня; 5—втулка; 6— шарикоподшипник; 7—корпус; 8—кольцо; 9—шкив; 10 - гайка
4.1. Исходные данные для расчета посадки с натягом, сопряжение деталей 4 - 5.
Варианты |
d1, мм |
d, мм |
d2, мм |
l, мм |
RaD, мкм |
Rad, мкм |
Мкр, Н · м |
F, Н |
f
|
1 |
25 |
35 |
80 |
30 |
1,25 |
1,25 |
160 |
600 |
0,1 |
2 |
30 |
40 |
90 |
35 |
2,5 |
1,25 |
180 |
700 |
0,2 |
3 |
35 |
45 |
100 |
40 |
0,63 |
0,63 |
230 |
800 |
0,07 |
4 |
40 |
50 |
200 |
45 |
0,63 |
1,25 |
260 |
900 |
0,2 |
5 |
45 |
55 |
100 |
50 |
0,5 |
0,63 |
110 |
850 |
0,1 |
6 |
50 |
60 |
100 |
55 |
0,63 |
0,5 |
170 |
600 |
0,12 |
7 |
30 |
40 |
95 |
45 |
1,25 |
0,63 |
140 |
700 |
0,08 |
8 |
45 |
55 |
120 |
50 |
0,5 |
0,5 |
120 |
630 |
0,15 |
9 |
35 |
45 |
85 |
40 |
0,63 |
0,63 |
170 |
550 |
0,16 |
0 |
40 |
50 |
110 |
45 |
1,25 |
1,25 |
150 |
650 |
0,11 |
Примечание. Материал детали 5: БрОФ10-1; μ=0,33; Е=0,9·105 МПа; σТ=200 МПа.
Материал детали 4: Сталь 40Х; μ=0,30; Е=2·105 МПа; σТ=800 МПа. Запрессовка механическая со смазкой; k1 =0,15; k2 =0,55; tpD = tpd = t.
