Часть 2. Вентиляция.
В здании запроектирована естественная приточно-вытяжная вентиляция и для квартир
на двух последних этажах вентиляция с механическим побуждением.
Воздухообмен в помещениях определен по кратностям и по нормам подачи наружного
воздуха на одного человека. Приточный воздух поступает в помещения через открывающиеся фрамуги окон. Удаление воздуха из квартир осуществляется через кухни, с/у, ванные, кладовые.
Каналы вентиляции расположены в специальных вентиляционных коробах.
Технико-экономические показатели
|
Секция 1 (20 эт.) |
Секция 2 (20 эт.) |
С стоимость 1 м2 жилья |
53479 руб |
|
АС стоимость 1 м2 общественных помещений |
96103 руб. |
|
ВС стоимость 1 м2 парковок, являющихся частью дома |
25592 руб. |
|
Сметная стоимость комплекса: 608,875 млн.руб. |
||
S1 площадь жилая |
4083,64 |
3274,27 |
S2 площадь общественных помещений |
467,2 |
719,57 |
S3 площадь парковок |
5198,2 |

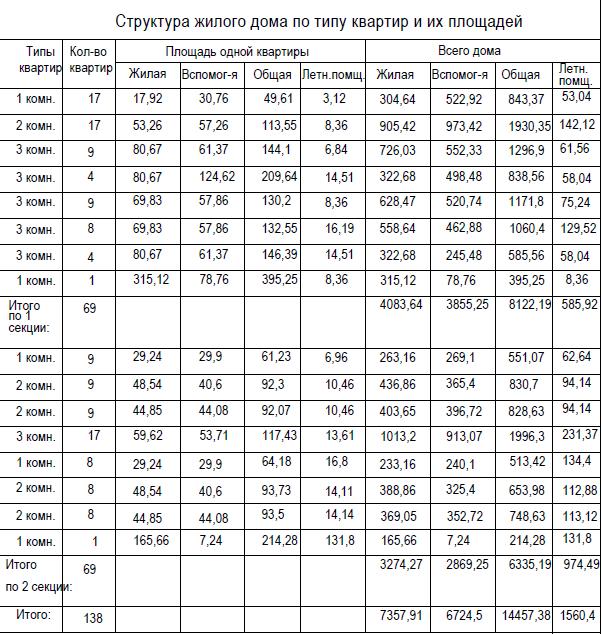

Показатели объемно-планировочного решения проектируемого объекта:
Жилая площадь – все жилые площади квартир, т.е. Sжил=∑ Sжил.
К жилым помещениям квартиры относят спальни, детские, гостиные, кабинеты кроме встроенных шкафов или ниш, находящихся в жилых комнатах.
Sжил.=7357,91 м2
Вспомогательная площадь всех квартир – все вспомогательные помещения квартир (кухни, коридоры, санитарные узлы, встроенные шкафы).
Sвс.= ∑ Sвс.кв.
Sвс.= 6724,5 м2
3)Площадь летних помещений – сумма площадей балконов, лоджий всего дома.
Sлп.=1560,4 м2
4)Общая площадь дома – суммарная площадь жилой, вспомогательной и площади внеквартирных помещений: Sобщ.= Sжил. +Sвсп.
Sобщ.= 14457,38 м2
5) Строительный объем здания – это произведение общей площади этажа на строительную высоту: Vстр.= Sэт. х Н
Vстр.= 67237,2 м3
6) Коэффициент К1 – планировочный коэффициент, т.е. отношение жилой площади дома к общей площади дома: К1= Sжил. /Sобщ.
К1= 0,84
7) Коэффициент К2 – коэффициент объема жилого дома: К2= Vстр /Sобщ.
К2= 4,09
Показатели градостроительного решения:
1)Площадь территории, на которой располагается здание, Га
Sтерр.= 0,89 Га
2)Плотность застройки, %
р= 12 %
3)Коэффициент озеленения
Коз= 0,46
Список литературы:
Еремкин А. И., Королева Т.И., Орлова Н.А. «Отопление и вентиляция жилого дома», Москва, 2003.
СНиП II-3-79* «Строительная теплотехника».
СНиП 2.04.05-91* «Отопление, вентиляция, кондиционирование».
СНиП 2.08.01-89* «Жилые здания».
СНиП 23-01099* «Строительная климатология».
Методические указания «Отопление и вентиляция жилого дома», Новосибирск, 1999.
СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений».
Местное Постановление № 563-а.
СанПиН 2.1.2.2645-10.
