Механизм привода сеялки сз-3,6а

1 - ось ходового колеса; 2 - вал контрпривода; 3 - вал высевающих аппаратов; 4 - промежуточный вал; 5 - коробка перемены передач; 6 - боковой редуктор.

А - звездочки ведущего вала:

а₁=27;a₂=16;a₃=22;

Б - звездочки ведомого вала:

б₁=16;б₂=27;б₃=21;

В и Г - сменные звездочки.

С еялка оснащена устройством настройки на норму внесения семян трав (1). Г

Горловина высевающего аппарата травяного бункера оснащена нагнетателем (2).

С еялки оснащены отдельными пробоотборниками (1) для настройки травяных высевающих аппаратов на необходимую норму высева.

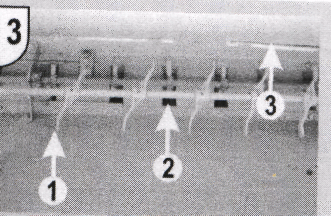

Зерновой бункер сеялки оснащен ворошителем зерна (1), горловина высевающего аппарата оснащена нагнетателем (2). Заслонки технологических окон (3) в перегородке зерно-тукового бункера.

Наральниковые сошники для высева семян трав (1) одновременно служат загорточами.

Редуктор для высева трав (1) закреплен на раме сеялки, его входной вал приводится во вращение посредством цепной передачи от вала контрпривода.

С еялка D9-60 Super фирмы «Amazone».

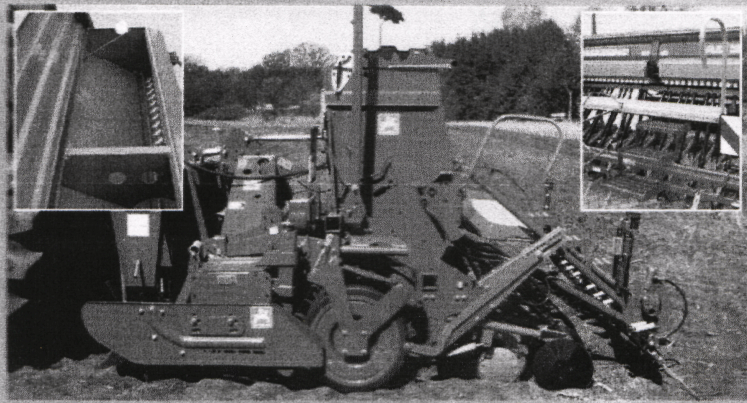

Сеялка D9-60 Super с рабочей шириной захвата 6 м состоит из двух трех метровых сеялок, установленных на раме с большими резиновыми колесами. На легких, с пониженной несущей способностью почвах, вместо двух больших резиновых колес возможно устанавливать четыре колеса. Компактная конструкция позволяет эксплуатировать сеялку самостоятельно с тракторами класса 130 кВт (180 л.с.), агрегатируя при помощи трехточечной навески.

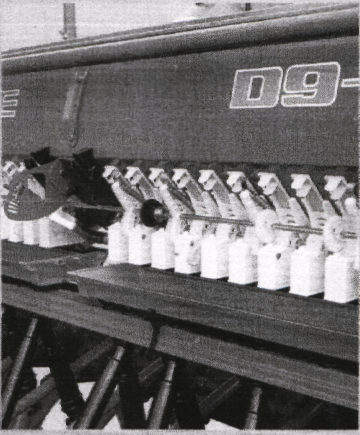

К омбинация мелкосемянных и стандартных высевающих катушек позволяет высевать от 2 до 400 кг/га без смены высевающих катушек. Перевод производится в считанные секунды.

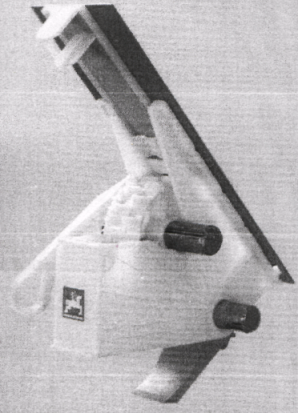

При новой дозирующей системе Amazone высевающие катушки заполняются преимущественно сверху, подобно ячейковому дозатору. Отклонения между установкой сеялки на норму высева и фактически нормой высева здесь возникать больше не могут

Бесступенчатый, с плавным ходом редуктор не требует технического обслуживания и прост в работе. Ворошильный валик для высева рапса выводится из эксплуатации путем извлечения пружинного шплинта.

Вставка для рапса устанавливается в несколько приемов, что обеспечивает уменьшение остатков рапса в семенном бункере.

Б ольшой семенной бункер закрывается прочной откидной крышкой с резиновыми уплотнениями, защищающей от пыли и дождя. При помощи трубы, выполняющей функцию рукоятки, и газового цилиндра крышка обслуживается с большим удобством. Благодаря семенным бункерам разного размера и насадками может варьироваться вместимостью от 450 до 1000 л при трех метровой ширине захвата. Большие ступени и прочные поручни обеспечивают безопасный подъем на подножку для загрузки.

В ыравниватель типа E xakt для укрытия открытых посевных бороздок и выравнивания поверхности работает без забивания даже при большом количестве соломы. Выравниватель, оснащенный поворотными рабочими элементами, оптимально реагирует на неровности почвы и способствует равномерному укрытию семян на почвах с соломой и без. Давление сошников и выравнивателя имеют механическую и гидравлическую центральную регулировку. При гидравлической регулировке предварительно устанавливается минимальное и максимальное значение при помощи крепежных пальцев. Таким образом давление сошников и выравнивателя может быстро регулироваться во время движения при неоднородной почве.

В ыравниватель с зубьями с тупым углом атаки, применяется вместе с сошниками WS. На почвах с без соломой или покрытых малым количеством соломы. Крепление выравнивателя посредством шарнирного четырехзвенника позволяет производить складывание и предотвращает повреждения выравнивателя при непредвиденном откатывании машины назад.

Сошник RoTeC серийно оснащен ограничивающим глубину хода и чистящим диском, который позволяет производить установку глубины заделки семян без применения инструментов. Сошники «RoTeC» работают практически без износа. При использовании новых сошников «RoTeC» повышается точность высева, производительность и срок службы. Они не забиваются даже при большом количестве соломы и остатков растений. Образование посевной бороздки и оптимальное проведение посева в почве обеспечивается с одной стороны благодаря высевающему диску, а с другой стороны благодаря специальному корпусу из отбеленного чугуна. Эластичный пластиковый диск предотвращает налипание почвы на высевающий диск, придает форму посевной бороздке и точно регулирует глубину заделки семян. Высокое давление сошника (35 кг) и опора на. пластиковый диск обеспе­чивают спокойный ход сошника и точную заделку семян.

Д ля чрезвычайно большой глубины заделки пластиковый диск снима­ется полностью одним движением.

Неглубокий посев, например, тра­вы, на песчаных почвах возможен при помощи специального высе­вающего диска для мелкой заделки. Высевающие диски выполнены из высоко­прочной, нержавеющей стали. Угол атаки 7⁰ для незначитель­ного перемещения земли. Износостойкий пластиковый диск для чистки, служащий также в качестве ограничителя глубины хода. Большое расстояние между задним и передним рядом сошников обеспечивает посев без забивания даже при большой норме высева.

Сошник WS превосходно подходит для классического посева или при небольшом количестве соломы, например, после рапса или свеклы. Материал, из которого изготовлен носок сошника (отбеленный чугун), обладает невероятной долговечностью. Для крупных предприятий с агрессивными почвами дополнительно возможна быстрая замена носка сошника посредством выкручивания всего лишь одного болта. 3-рядное расположение и большой шаг сошников предотвращают забивание в зоне сошников. Воронка сошника точно направляет семена назад до носка сошника. Опора сошника предотвращает забивание выпускного отверстия сошника при опускании машины.

Для слишком мелкой заделки семян на рыхлых почвах или при мульчированном посеве со средним количеством соломы был разработан полозовидный носок сошника. Без особых трудностей он меняется на сошнике WS. Башмаки для посева по восходящей ленте для распределения семян в полосах и для снижения глубины заделки, надеваются без затруднения.

Фирмой "Лидагропроммаш" выпускается целый ряд сеялок марки СПУ, шириной захвата 3, 4 и 6 метров. Сеялка предназначена для посева практи­чески всех зерновых, зернобобовых и травяных куль­тур, таких как: пшеница, рожь, ячмень, овес, бобы, фасоль, горох, люпин, клевер, вика, репа, морковь, брюква и т.д.

О ни просты в обслуживании универсальны в пе­реналадке и не требуют энергоемких тракторов. При посеве работает только один тракторист.

При работе обеспечивается высокий уровень точности посева, всходов, глубины заделки семян.

Т очное и бережное дозирование осуществляется всего лишь перемещением задвижек ячеистой ка­тушки. Через клеточную шестерню дозирующего устройства расход высеваемой массы происходит в стррго определенном количестве. Края клеточной шестерни защищены резиновым уплотнением, так что семенной материал не подвержен повреждениям и бесконтрольно не может высыпаться.

Передаточное отношение между приводным ко­лесом и клеточной шестерней всегда одинаковое.

Ф актическое отсутствие дробления семян, воз­можность применения устройства по технологической колее и высокая точность регулировок дози­рования позволяет достигнуть 20 % экономии семян, а учитывая высокую производительность и низкую энергоемкость тракторов типа МТЗ, экономия топлива со­ставит 20…30 литров в смену.

Возможна поставка сеялок под заказ с порядным посевом двух культур с различными нормами высе­ва, а также сеялок с точным высевом двух культур с различными нормами высева в один ряд.

Предлагаем также сеялки с уменьшенной шири­ной междурядья под такие культуры как лен. Для выполнения нескольких технологических операций производим посевные агрегаты, предназ­наченные для подготовки почвы и одновременного посева различных культур в комплект которых вхо­дят как сеялка, так и пассивные или активные рабо­чие органы.

Все виды сеялок могут укомплектовываться двумя видами сошников: анкерные, дисковые.

Сеялка пневматическая с централизованным высевающим аппаратом СПУ-6.

Назначение_____________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

Агрегатирование_______________________________________________________________________

Устройство: 1 - вентилятор; 2 - инжектор; 3 -опорно-приводное колесо; 4 -карданный вал; 5 - рама; 6 -волнистая шахтная труба; 7 -распределитель; 8 - бункер; 9, 10 трубопровод воздушно-зерновой смеси (зернопровод); И - высевающий аппарат; 12 -рыхлители; 13 - загортачи; 14 -сошник; 15 - трубка сошника; 16 - сошниковый брус; 17 цепная передача.
