М одернизированные узлы и детали сеялок сз-5,4 и сзт-5,4

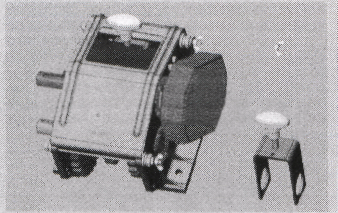

На сеялке установлены два механизма передач вместо трех. От левого механизма передач осуществляется привод на все зерновые высевающие аппараты зернотукового ящика. От правого механизма передач осуществляется привод всех туковых высевающих аппаратов.

В конструкции привода зерновых аппаратов упразднены промежуточный вал, уменьшено количество цепных передач и точек смазки. Для удобства перемены передач. В механизмах перемены передач кассета заменена на открытую зубчатую передачу, закрытую быстросъемным щитком, который закреплен на стяжках механизма передач гайками-барашками. Произведена замена звездочек получаемых литьем на штампосварной вариант, выполнена замена приводных цепей с шагом 31,75 мм на цепи с шагом 15,875 мм.

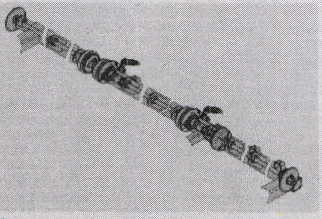

С целью исключения просевов при изменении направления движения сеялки изменена конструкция вала контрпривода, который состоит из трех валов соединенных между собой двумя обгонными муфтами. Применение двух обгонных муфт позволяет осуществлять привод всех зерновых и туковых аппаратов от каждого опорно-приводного колеса в отдельности.

Усилена конструкция рамы: материал изготовления трубы изменен с сечения 60*40*4 (сталь В20) на 60*40*5 (сталь В35), изменена толщина материала изготовления косынок с 8 мм на 10 мм.

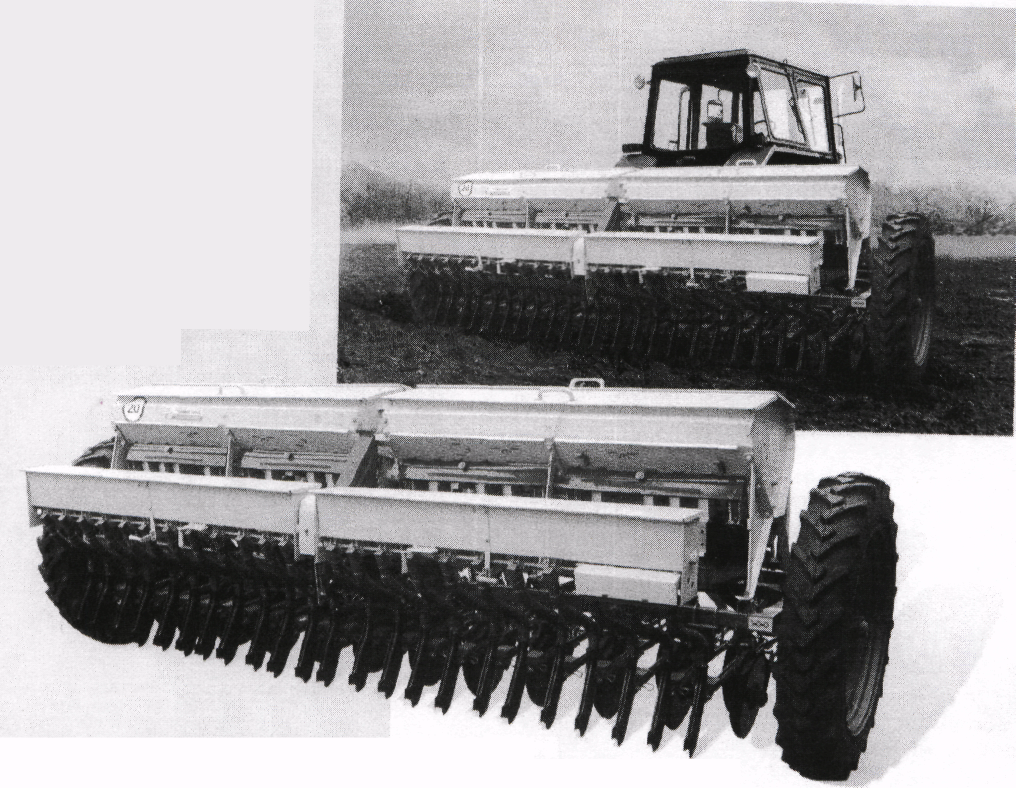

Сеялка СЗТ-3,6. Назначение

_________________________________________________________________________________

Агрегатирование_________________________________________________________________________

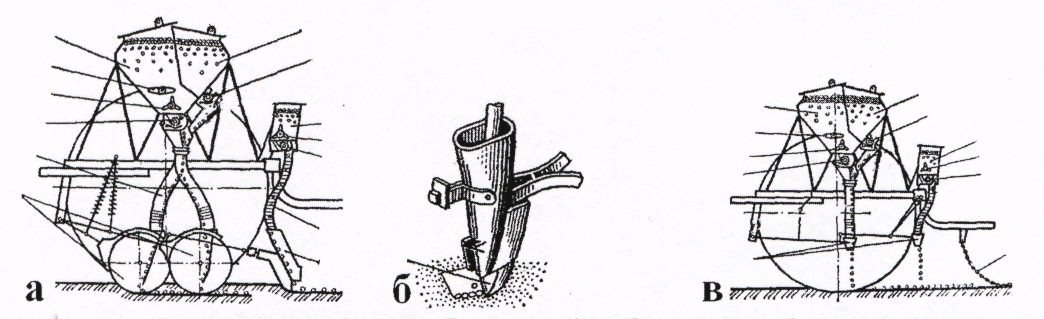

Устройство: а) рядовой способ посева; б) сошник; в) разбросной способ посева.

1 - бункер для зернотравяных семян; 2 - бункер для удобрений; 3 - бункер для семян трав; 4 -ворошитель; 5 - нагнетатель; 6 - зернотравяной высевающий аппарат; 7 - высевающий аппарат семян трав; 8 - семяпровод; 9 - дисковые сошники; 10 - килевидный сошник; 11 -загортач; 12 - туковысевающий аппарат.

Из травяных бункеров через наральниковые сошники высеваются мелкие семена трав:

- сыпучие (люцерна, клевер, тимофеевка, рапс);

- среднесыпучие (житняк, овсяница);

- несыпучие (костер, райграс).

Процесс работы:

а) при рядовом посеве __

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

б) при разбросном посеве __

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки: Норма высева семян

1)____________________________________________________________________________________ _

___________________________________________________________________________________

___________________________________________________________________________________________

2) __

___________________________________________________________________________________

___________________________________________________________________________________________

Доза высева удобрений

1. ___

__________________________________________________________________________________________

2)_______________________________________________________________________________ __

____________________________________________________________________________________

Кинематическая схема подъема сошников

Схема механизма заглубления и подъема сошников: 1 - сошник; 2 - вилка; 3 - квадратный вал подъема; 4 - штанга; 5 пружина; 6 - длинный поводок; 7 - короткий поводок; 8 -гидроцилиндр; 9 - винтовая стяжка; 10 - регулировочный винт; 11 - круглый вал подъема.

Регулировка глубины заделки семян:___________________________________________________

___________________________________________________________________________________
