  1. Определение положения газоводяного контакта.

При определении ГВК в обсаж скв наиболее информативны нейтронные методы в силу резкого различия водородосодержания водоносных и газоносных коллекторов. Положение ГВК находят одним из след способов.

  1. По началу увеличения показаний НГМ или ННМ-Т в случае слабоглинистых коллек­торов и небольшой зоны проникновения фильтрата промывочной жидко­сти (рис. 21,а).

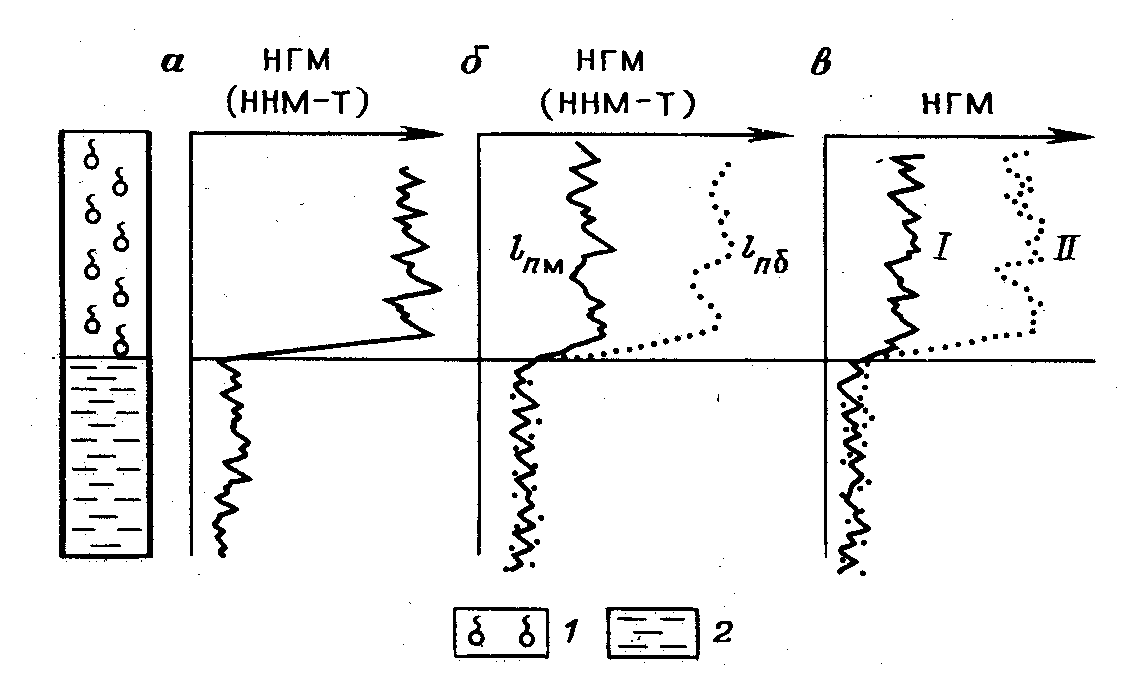

Рис. 21. Опр-е положения ГВК по данным НМ. Замеры: I — до расформирования, IIпосле расформирования зоны проникно­вения фильтрата ПЖ; 1 — газ, 2вода.

  1. По превышению показаний НГМ или ННМ-Т большого зонда lnб по ср с малым зондом lnм (методика двухзондового НГМ или ННМ-Т) (рис. 21,6).

3. По наличию приращений на кривых НГМ или ННМ-Т, зарегистри­рованных в разное время зондами одной длины (методика временных замеров). Этот способ особенно эффективен в случ пластов со значи­тельной зоной проникновения (больше радиуса исследования зондов НГМ или ННМ-Т). Разделение газоносной и водоносной частей пласта ос­новано на явлении расформирования зоны проникновения газоносного коллектора в обсаж скв (рис. 21, в).

4. В особо сложных случ опр-е ГВК возможно по данным ИННМ-Т (время жизни тепловых нейтронов в газоносной части разреза выше, чем в водоносной).

5. Уверенно ГВК отбивается по данным акустич методов, особен­но при использовании их широкополосной модификации. ГВК фиксируется  амплитуды продольных волн и  амплитуды поперечных волн при переходе от газоносной к водо­носной части пласта.

6. ГВК опр-ся по термометрии. В перфорир скв против газоносных пластов набл-ся отрицат температурные аномалии (за счет дроссельного эффекта tо резко ). По середине перегиба в нижней части выделяется ГВК.

  1. Определение положения газонефтяного контакта.

В обсаж и необсаж скв ГНК можно опр-ть след способами.

  1. По наличию положит приращений на кривых НГМ или ННМ-Т, полученных по методике временных замеров. Против нефтеносной части пласта показания интенсивности нейтронного -излучения на разных кривых будут практически совпадать.

  1. По времени жизни тепловых нейтронов в газоносной и нефтенос­ной частях пласта. В чистых газоносных коллекторах среднее время жизни тепловых нейтронов на 15-20% больше, чем в однотипных нефтеносных коллекторах. Для установления положения ГНК в глинистых, песчаных и карбонатных коллекторах необходимо проводить повторные временные замеры ИННМ-Т. При этом газоносная часть пласта выделяется на кривых ИННМ-Т повышенными показания­ми, полученными в более позднее время. Этот эффект вызван расфор­мированием зоны проникновения промывочной жидкости.

3) При высоких пластовых давлениях (рпл500кг/см2) опр-е ГНК осложняется, т.к. в газоносн и нефтеносн частях различие по плотности и содержанию водорода уменьшается. Определенное искажение вносит  глинистости коллектора. В случ высоких рпл и повыш глинистости опр-е ГНК производится с применением спец приемов обработки рез-тов НМ.

Если набл-ся значительная дифференциация показаний в нефтеносн, газоносн и водоносн пластах, то достаточно двухмерное сопоставление без дополнительной поправки за влияние второго метода (фактора):

В более сложных случ требуется сравнение рез-тов до и после расформирования зоны проникновения (методика временных замеров).

4) По данным термометрии. Газоносн часть пласта выделяется отрицат аномалией температуры.

5)По данным акустич методов. На кривых широкополосного акустического метода газоносн часть пласта хар-ся большим коэф-том затухания продольной волны и меньшим поперечной волны по ср с нефтеносной частью.

6) Строят распределение In в нефтеносных и газоносных частях

N – частость; I*n - критическое значение In.
