  1. Установление интервалов затрубной циркуляции.

Наличие дефектов в цементном кольце и обсадных колоннах явл-ся причиной возникновения затрубной циркуляции флюидов и поступ­ления воды в скв. Затрубная циркуляция флюидов может быть опреде­лена по данным методов термометрии, расходометрии, изотопов, кисло­родного. Признаками обводнения продукции в рез-те затрубной цирку­ляции воды или негерметичности колонны явл-ся ускоренный рост обводнения добываемой нефти или газа, изм-е степени обводненно­сти продукции при разных депрессиях на пласт, солевой состав воды в продукции, отличающийся от солевого состава нагнетаемой воды, отсут­ствие интервала обводнения в перфорир части пласта по данным ИННМ, осолонение цементного камня по данным ННМ-Т в перемычках, прилегающих к пласту.

По данным термометрии в эксплуатац скв признаками затрубной цирку­ляции флюидов из нижележащих пластов являются изм-е gradT по ср с нормальным для данного м-­ния, проявление дроссельного эффекта в неперфорир пласте, нулевой gradT в перемычке м/у исследуемыми пласта­ми, отсутствие дроссельного эффекта в подошве перфорир пласта. Затрубная циркуляция воды из вышележащего неперфорир пласта отм-ся резким  gradT в интерва­ле движения воды и  Т ниже перфорир пласта в работающей скв, а против пласта-источника обводнения набл-ся положит аномалия температуры в остановленной скв.

Затрубная циркуляция жидкости мо­жет быть установлена по данным кислородного метода.

По данным расходометрии перетоки по затрубному пр-ву из соседних неперфорир пластов отм-ся аномально высо­кими дебитами из крайних отверстий перфорации, ближайших к пла­сту-источнику затрубной циркуляции.

Интервал затрубной циркуляции флюидов по методу изотопов отм-ся повышенными показаниями Iи.

В нагнетат скв нарушения технич состояния выявляются по данным цементометрии, термометрии, методов изотопов, кислородного и расходометрии. Признаками затрубной циркуляции воды явл-ся быстрый рост приемистости скв без увеличения репрессии на пласт, наличие дефектов цементного камня и обсадной колонны в пере­мычках м/у перфорир и неперфорир пластами, появление принимающих участков вне интервала перфорации,  приемистости в кровле или подошве перфорир интер­вала.

По данным термометрии признаком перетока явл-ся отрицат темпера­турная аномалия против поглощающего пласта. Признаком перетока в пласты, расположенные ниже интервала перфорации на термограмме явл-ся нечеткая нижняя граница интервала приемистости, а также положение подошвы поглощающего интервала ниже участка перфорации.

По методу изотопов интервалы перетока воды фикси­руются высокими значениями показаний Iи по ср с контроль­ными замерами I ГМ.

По данным кислородного метода интервал перетока воды отм-ся повы­шенными значениями параметра отн.

Гл задача исслед-я технич состояния контроль­ных скв — выявление перетоков флюидов м/у неперфорир пластами. В остановленных скв исследуется воз­можность возникновения затрубных циркуляции м/у перфорир и неперфорир пластами.

Признаками возможной затрубной циркуляции флюидов явл-ся дефекты цементирования колонны в промежутках м/у исследуемыми пластами и наличие повышенных градиентов давления м/у изучае­мыми пластами.

При термометрии на участке затрубной циркуляции флюидов устанавливается сравнительно постоянная T. Признаком затрубной циркуляции флюидов явл-ся резкое  gradT на термограммах против вмещ пород, а в некоторых случаях и проявление дроссельной аномалии против пласта—источника перетока флюида. За верхнюю границу зоны затрубной циркуляции принимается подошва верхнего пласта, залегающего в интервале аномального пове­дения термограммы по отношению к геотерме, за нижнюю — кровля нижнего пласта. Термограмма может быть расположена выше, ниже геотермы или пе­ресекать ее.

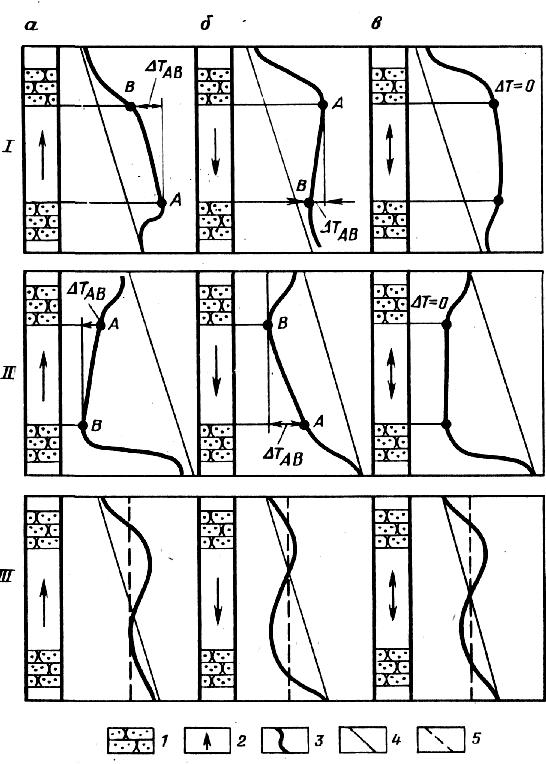

Рис. 83. Опр-е мест затрубной циркуляции пластовых флюидов по данным высокочувствительной термометрии.

I - III - случаи затрубной циркуляции воды разной to; 1 - песчаник, 2 - направление движения флюида; 3 - термограмма; 4 - геотерма; 5 - линия, -ная оси глубин.

Если термограмма расположена выше геотермы, то источник поступ­ления флюида опр-ся по точке А максимальной температуры (рис. 83, I, а, б). Если т.А находится внизу, то пе­реток флюида происходит из нижнего пласта в верхний, если вверху, то из верхнего пласта в нижний. При неопределенном положении т.А источником пе­ретока явл-ся пласт с большим давлением или, если р превышает ре­альные различия давлений верхнего и нижнего пластов, — нижний пласт (рис. 83,I, в).

Если термограммы расположены ниже геотермы, то источник по­ступления флюида опр-ся по точке min температуры В. Если т.В находится внизу, то переток флюида про­исходит из нижнего пласта в верхний и нижний пласт является либо газо­носным, либо обводненным нагнетаемыми водами с температурой ниже пластовой. В случ, когда т.В находится вверху, флюид перетекает из верхнего пласта в нижний (рис. 83, II, а, б). Если положение т.В неопределенно, то источ­ник перетока устанавливается по давлению в пластах (рис. 83, II, в).

В случ, когда термограмма пересекает геотерму, если термограмма расположена преи­мущественно правее линии -ой оси глубин, то переток флюида происходит из верх­него пласта в нижний, если левее, — то из нижнего в верхний пласт (рис. 83, III, а, б). В случ, когда в перемычке м/у пластами gradT=0, источник перетока выделяется на основе анализа хар-ра насыщения пластов (рис. 83, III, в).

Перетоки газа фиксируются по данным ИННМ и НГМ.

Данные кислородного метода хар-ют интервал перетока воды повышенными значениями параметра отн по отношению к пока­заниям КАНГМ в перемычке, где перетоки заведомо отсутствуют.

В остановленной скв наиболее эффективным методом выяв­ления перетока флюида м/у перфорир и неперфорир пластами является метод изотопов в комплексе с методом термометрии и данными цементометрии.
