27. Определение состава флюидов в скважине по данным резистивиметрии.

Данные резистивиметрии об уд эл сопр-и (проводимость) флюидов явл-ся ос­новными для диагностики двух типов смеси в стволе скважины — гидро­фильной (нефть в воде) и гидрофобной (вода в нефти). Интерпретация рез-тов исслед-й состава флюидов одноэлектродным резистивиметром на постоянном токе и индукционной резистивиметрией имеет существенные различия.

Если данные одноэлектродной резистивиметрии служат лишь для распознавания типа движущейся в стволе скв смеси — гидрофиль­ной или гидрофобной, то данные индукционной резистивиметрии позво­ляют опр-ть, кроме типа смеси, структуру потока. Индукционные резистивиметры измеряют уд. эл. проводимость .

Гл назначение одноэлектродной резистивиметрии — установле­ние положения ВНР по резкому, увеличению уд сопр-я при переходе прибора от воды к нефти.

При интерпретации кривых индукционной резистивиметрии сопо­ставляют их с типовыми диаграммами (рис. 62). В однород­ной среде (нефть, вода, раствор) кривые резистивиметрии — гладкие и хар-ся разными значениями электропроводности, границы сред фиксируются резкими скачками величин  (рис. 62, а). Раздел вод разной мин-ции отмечается  показаний  в пресной воде и вблизи него набл-ся переходная зона (показана штриховкой), возникшая за счет диффузионных процессов и механич переме­шивания р-ров разной мин-ции при спуско-подъемных опера­циях. При входе прибора в глинистый осадок уд электропровод­ность  из-за возрастания плотности среды и наличия непрово­дящих минеральных частиц. Гидрофильная смесь (эмульсия типа "нефть в воде") на кривой ин­дукционной резистивиметрии хар-ся хаотическими флуктуациями в виде выбросов в сторону снижения а относительно уд электропроводности воды _в (капельная нефть в воде), либо резкими изм-ями электропроводности большой амплитуды (слоистая нефть в воде) (рис. 62,б). Гидрофобная смесь (эмульсия типа "вода в нефти") отм-ся низкой электропроводностью, кривая резистивиметрии изрезана незначи­тельными редкими увеличениями проводимости (рис. 62, в). Переходное течение флюидов (гидрофильная смесь к гидрофобной или наоборот) фиксируется промежуточными значениями  между проводимостями нефти _н и воды _в, кривая изрезана (рис. 62, г).

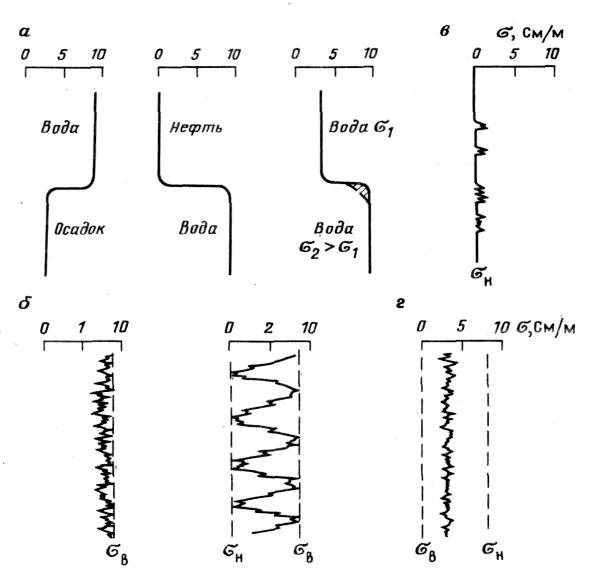

Рис. 62. Типовые формы диаграмм индукционного резистивиметра. _в, _н — электропроводность воды и нефти.

При изучении  необх учитывать изм-е t^о.

27. Определение состава флюида в скважине по данным влагометрии.

При проведении влагометрии исп-ся диэлькометрический (диэлектрический) влагомер, показания к-рого зависят от диэлектрич проницаемости. Диэл. влагомер представляет собой RC-генератор, в колебательный контур к-рого включен измерительный конденсатор проточного типа. Сущ пакерные и беспакерные влагомеры. В пакерном влагомере вся жидкость пропускается ч/з прибор, в беспакерном – только часть. Наиболее точные рез-ты опр-я кол-венного состава флюидов в стволе скв получают при использовании пакерных вла­гомеров.

Данные диэлькометрической влагометрии дают возможность опр-ть состав и содержание флюидов в смеси по вели­чине их диэлектрич проницаемости. Так как относительная диэлек­трич проницаемость воды изм-ся в завис-ти от мин-­ции от 50 до 80 отн. ед., а нефти — от 2 до 4 отн. ед., то появление воды в нефти и газе существенно увеличивает диэлектрическую проницаемость смеси.

С целью кол-венного опр-я содержания нефти и воды в смеси влагомеры градуируют и по рез-там градуировки строят эталонировочный график завис-ти относительного разностного па­раметра f*=(f-f_н)/(f_в-f_н) от процентного содержания воды в сме­си С_в.

Для этого опред-ют показания влагомера в безводной нефти f_н, в воде f_в и водонефтяной смеси f.

В добывающих скв, работающих нефтью с водой, по совмест­ным данным влагометрии и расходометрии опр-ют содержание воды в нефти.

Кол-венную интерпретацию данных дебита и обводнения скв проводят в двух точках, расположенных над и под продуктивным интервалом. Суммарный приток жидкости Q, а также отдельно нефти Q_н и воды Q_в из этого интервала вычисляют по ф-лам Q=Q₂-Q₁; Q_в=Q₂С_в2- Q₁С_в1; Q_н=Q-Q_в, где Q₂, Q₁ и С_в1, С_в2 – соответственно притоки и доли воды в объеме нефти, измеряемые над и под пластом.

По данным влагомера можно установить ВНР
