Выделение интервалов притока и приемистости по данным термодебитометрии.
В скв помещается спираль, нагретая постоянным стабилизированным током до tо tо окружающей среды (пород). Эта спираль (термосопротивление) явл-ся датчиком расходомера (дебитомера). Поток Ж или Г охлаждает спираль и тем самым изм-ся сопр-е этого плеча. Фиксируя изм-е сопр-я термодатчика, получают кривую термокондуктивной дебитометрии (расходометрии).
Преимущества приборов: обладают более высокой чувствительностью, чем механич дебитомеры (расходомеры); не вносят гидродинамич сопротивления в поток; имеют высокую проходимость в скв из-за отсутствия пакеров; не подвержены влиянию загрязняющих механич примесей; весьма надежны в работе.
Недостатки: показания зависят от состава смеси, поэтому рез-ты термоконд-ой дебитометрии пригодны для кол-венной интерпретации только при однофазном потоке (Г или Н).
Переход от разности температур ΔТ к расходу Q осущ-ся с помощью эталонной кривой ΔТ=f(Q), получаемой при градуировке неподвижной и подвижной кривой.

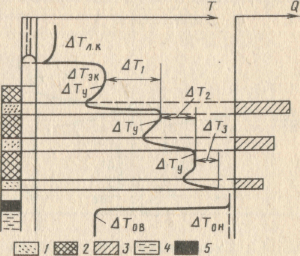

Рис. 52. Выделение работающих интервалов в обсаж скв по кривой термокондуктивного расходомера. Участки пласта: 1 – работающие, 2 – неработающие, 3 – профиль притока флюида, 4 – вода, 5 – нефть.
В случ однофазного потока на кривой термоконд-го расходомера нижняя граница интервала притока или приемистости флюида отмечается переходом от max значения ΔТ к меньшему, а верхняя — min ΔТ (рис. 52).
На термокондуктивной расходограмме наблюдается ряд хар-ных интервалов:
1) участок эксплуатационной колонны выше работающих пластов с показаниями ΔТэк, соответствующими суммарному дебиту (расходу) скважины;
2) участок эксплуатационной колонны ниже работающих пластов в неподвижной среде с показаниями в нефти ΔТон и в воде ΔТов,в остановленной скв четко отм-ся раздел нефть—вода по резкому возрастанию приращений ΔТ при пересечении прибором контакта воды с нефтью;
3) участок установившегося потока в интервале работающих пластов с показаниями ΔТу;
4) участок в лифтовой колонне, отмечающийся снижением показаний ΔТлк за счет возрастания линейной скорости движения флюида.
При двухфазном потоке интерпретация терморасходограммы усложняется. В этом случ выделено 4 основных типа терморасходо-грамм при различных соотношениях величин расходов воды и нефти. Анализ профилей на каком-то этапе исслед-я сводится к их сопоставлению с ранее полученными профилями в этой скв и с профилями соседних добывающих и нагнетат скв.
При анализе повторных профилей расхода в ряде случаев можно выявить интервалы обводнения пласта. Динамика производительности обводняющегося пласта такова, что на начальной стадии обводнения приток снижается из-за уменьшения относительной проницаемости при двухфазном течении жидкостей, а затем возрастает. Если вязкость воды меньше вязкости нефти, то при неизменной депрессии приток из обводнившегося интервала становится выше, чем до обводнения.
