Совместное применение разных серий ттл
В цифровой аппаратуре в пределах одного узла отдельные МС могут работать с разными частотами. Например, в счетчиках-делителях входные триггеры переключаются с большой частотой, а каждый последующий с частотой вдвое меньшей. Поскольку по уровню сигналов серии согласованы, совместно можно применять быстродействующие МС с большим потреблением энергии и медленные с малым, т.е. находить оптимальный вариант. Однако при этом следует учитывать особенности каждой серии.
Нагрузочная характеристика МС ТТЛ.
Таблица.3.2.
|
Число входов подключенных серий |
||||
155,133 |
130,131 |
134 |
530,531 |
533,535 |
|
Универсальн.(133,155) |
10 |
8 |
40 |
8 |
20 |
Быстродействующие |
12 |
10 |
50 |
10 |
25 |
Микро мощные |
2 |
1 |
20 |
1 |
10 |
Шотки 530, 531 |
12 |
10 |
100 |
10 |
50 |
Маломощные Шотки 533,535 |
5 |
4 |
40 |
4 |
20 |
МС с повышенным и высоким быстродействием имеют малое входное и выходное сопротивление и в моменты переключений создают кратковременные броски тока в цепи Uпит, которые могут являться причинами помех.
У быстродействующих МС на транзисторах Шотки крутизна фронтов импульсов очень велика и здесь следует считаться с возможностью высокочастотных наводок по сигнальным цепям, особенно при открытых входах, которые действуют подобно антеннам.
Для уменьшения влияния помех по цепям питания ставят фильтры: между "+" и "–" С = 4,7–10 мкф и электролитические керамические 0,047–0,47 на каждые 5–10 корпусов.
Питание ТТЛ схем от источников 5В±5%(общ. примен.) и 5±10%(спец. назнач.). Пульсации до 100 мв. Допускается кратковременное повышение Uп до 7В на 5мс. Обычно ставят стабилизатор.
3.2.4. Типы выходных каскадов мс с открытым коллектором

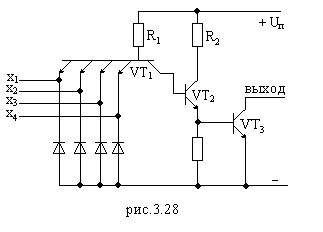

В
ыходы
некоторых МС выполнены так, что верхний
выходной транзистор и относящиеся к
нему элементы отсутствуют. Это так
называемые элементы со
свободным (открытым)
коллектором.
На его выходе формируется сигнал, только низкого уровня. Поэтому для нормальной работы выходного транзистора коллектор следует подключить к источнику питания через внешнюю нагрузку: резистор, элемент индикации, реле и т.п.
Для выпуска таких МС есть, по меньшей мере, две причины:
В
ыходной транзистор может быть использован для управления внешними устройствами, которые к тому же могут работать от других источников питания. Например, МС 155 ЛА11 позволяет подводить к выходному транзистору до 30 В. Эти МС легко также вводить в линейный (усилительный) режим.

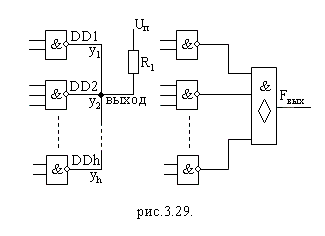

ЛЭ с открытым коллектором допускают параллельное соединение нескольких выходов к общей нагрузке. Такое объединение выходов называют МОНТАЖНОЙ (ПРОВОДНОЙ) ЛОГИКОЙ.
Имея дело с монтажной логикой, следует учитывать, что каждый компонент схемы утрачивает самостоятельность и действует как элемент общей системы. Так, если на одном выходе низкий потенциал, то тот же потенциал окажется на выходе всей системы. Чтобы обеспечить логическую 1 на общем выходе, необходимо иметь логические 1 на всех выходах.
Каждый из ЛЭ производит операцию И-НЕ:
Следовательно:
Fвых
Преобразовав последнее выражение на основе закона Де Моргана, получим:
или
Из этих выражений следует, что ЛЭ с объединенными выходами функционируют подобно ЛЭ И-ИЛИ-НЕ, выполняя операцию ИЛИ-НЕ по отношению к входным переменным, связанным операциями И в каждом ЛЭ. Такое толкование послужило причиной наименования “МОНТАЖНОЕ ИЛИ”. Однако для положительной логики верно “монтажное И”.
Расчет Rн микросхемы 155ой серии с открытым коллектором в [зельдин]:
К155 ЛН2 – 6 элементов НЕ
ЛН3 – 6 НЕ с повышенным Uк
ЛН4 – 6 буферных формирователей
ЛН5 – 6 НЕ с повышенным Uк
ЛА7 – 24 И–НЕ
ЛА8 – 42 И–НЕ
ЛА10 – 33 И–НЕ
ЛА11 – 42 И–НЕ с повышенным Uк
ЛА13 – 42 И–НЕ буферных формирователей
ЛА18 – 22 И–НЕ с мощным выходом
ЛИ5 – 22 И с мощным выходом
ЛЛ2 – 22 ИЛИ с мощным выходом
