Способ увеличения числа входов и
Увеличить число входов (расширение по И) можно применением нескольких схем И – НЕ. Например, на двухвходовую схему И – НЕ подать выходы с двух, 4-х или 8-ми входовых И – НЕ. Получится 8-ми или 16-ти входовая схема И.
Тот же результат может быть получен подключением дополнительных внешних диодов и резистора к любому из входов логического элемента И – НЕ (рис.3.18.). Сопротивление резистора определяется в соответствии с требуемым быстродействием. С увеличением Rд задержка будет возрастать.
Обычно принимают Rд = 1–2 кОм.
Л
огические
элементы И – НЕ наиболее характерны
для семейства ТТЛ. Они производятся в
виде самостоятельных МС, а также служат
для построения других устройств. Кроме
базового элемента (155 ЛА4 33
И-НЕ) выпускаются также 42
И-НЕ (ЛА3), 8 И-НЕ (ЛА2), 24
И-НЕ (ЛА6), 42 И-НЕ
(ЛА12) МС 155 ЛА12 имеет повышенную нагрузочную
способность до 30 входов.
Схема логического элемента И-ИЛИ-НЕ (а также ИЛИ-НЕ) получается путем подключения параллельно транзистору – расщепителю фазы дополнительных транзисторов со своими входными каскадами.

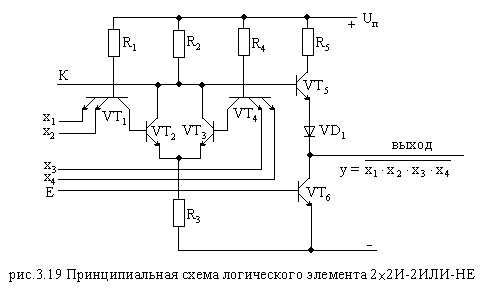

На рис.3.19. показана принципиальная схема логического элемента 22И-2ИЛИ-НЕ (половина МС 155 ЛР1). Если входы x1 и x2, а также x3 и x4 перемкнуть, элемент будет выполнять функцию ИЛИ-НЕ.
В составе серий 155 ТТЛ и 555 ТТЛШ есть и другие, более сложные МС. Они обладают большой функциональной гибкостью.
На рис.3.20. представлена МС 155 ЛР3.
Здесь выходной сигнал:
В зависимости от сигнала на входе V схема работает как элемент 3ИЛИ-НЕ либо 3И-НЕ.
Действительно, если V=0, то
,
а при V=1
.
Р асширение по или
Увеличение числа секций И-ИЛИ может осуществляться путем применения специальных МС-расширителей по ИЛИ (экспандеров).
Схема расширителя (155 ЛД1) представлена на рисунке 3.21. Выводы транзистора VT2 К и Е расширителя подключают к точкам К и Е логического элемента ИЛИ (к расширителю фазы).
Каждый такой расширитель увеличивает задержку распространения сигнала на 3 – 5 нс.
Исключающее или
Интересна МС 155 ЛП5, содержащая в одном корпусе 4 элемента “исключающее ИЛИ” (рис.3.11). Действие каждого из элементов описывается выражением:

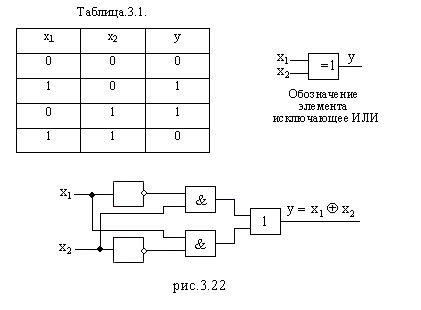

Таблица истинности элемента “исключающее ИЛИ”:
Из таблицы истинности и уравнения следует, что “0” на выходе будет, когда сигналы на входах одинаковы. Операция “исключающее ИЛИ” соответствует арифметическому сложению двух двоичных чисел, если не учитывать единицу старшего разряда, возникающую в сумме 1+1=10. Отсюда второе название операции – СЛОЖЕНИЕ ПО МОДУЛЮ ДВА.
Если на одном из входов элемента =1, например x1, поддерживать логическую “1”, то:
Если x1=0, то:
Э
лементы
“исключающие ИЛИ” используются в
арифметических устройствах (для выявления
неравенства двух двоичных разрядов),
для формирования и генерации импульсных
сигналов, в качестве удвоителей частоты,
для определения фазового сдвига двух
импульсных последовательностей.

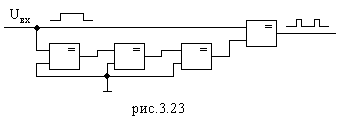

На рис.3.23 приведен пример схемы формирования коротких импульсов из переднего и заднего фронтов Uвх на базе сумматоров по модулю два. Эта схема также может использоваться в качестве удвоителя частоты.
