Вказівки до звіту

Звіт повинен мати:

• найменування та мету роботи;

• заповнені бланки;

• визначення обладнання;

• короткі висновки по роботи.

• видповіді на контрольні запитання

Контрольні запитання

• За якими принципами проводиться проектування СКС

• Яки вимоги до приміщень

• Виді, комплектність і позначення документів при створенні автоматизованих систем.

Лабораторна робота 5

Тема:”Монтаж, тестування відеорегістратора ”

Мета роботи: Отримати навички з монтажу та тестуванню відеорегістратора

Матеріальне забезпечення занять

1. Типове робоче місце: персональний комп’ютер.

2. Система відеоспостереження

3. Структурована кабельна система лабораторного комплекса

4. Відеорегістратор.

Завдання для попередньої пидготовки.

1. Вивчити відповідний теоретичній матеріал.

2. Опрацювати контрольні запитання.

3. Підготувати звіт.

4. Виконати монтаж та підключення видорегістратора до мережі.

Комплектація відеорегістратора BestDVR

Комплект постачання відеорегістратора BestDVR 404 Light NET S має:

1. Відеорегістратор BestDVR-404LightNET-S

2. ІК пульт управлення регістратором

3. Компьютерна міша

4. Набор гвинтив кріплення SATA

5. Блок жівлення

6. Кабель жівлення

7. CD с программним забеспеченням для ПК

8. Інструкція по эксплуатаціі

Собственно все это упаковано в красівую полноцветную коробку.

Вибор (HDD) для відеорегістратора

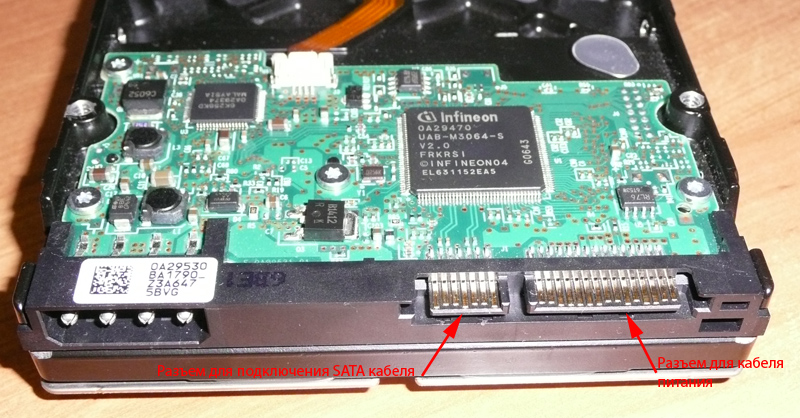

Відеорегістратор BestDVR 404LightNET S пидтримує жьостки диски SATA(SATAII) об’єму до 2Тб. На рисунку показани та пидписани контакти HDD SATA носія

Установлення SATA HDD на відеорегістратор BestDVR 404Light NET S

Щоб встановити жорсткий диск потрібно мати:

• Хрестову викрутку.

• Набор гвинтов із комплекта постачання

• HDD

1. На початку встановлення потрібно зняти верхний кожух відеорегістратора BestDVR 404LightNET S, для цього потрібно викрутити 6 гвинтив:

• на правий сторони відеорегістратора  викрутити 2 винта вказанних на фото



• на лівий частини регістратора також як показано на рисунку

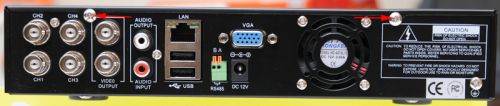

• на задний панелі BestDVR 404, викрутити гвинти позначени стрілками.



2 Наступний етап монтажу:

• зняти верхню частину кожуху відеорегістратора

• подключіти HDD диск до проводу живлення і інформаціонному проводу SATA

• встановити жорсткий диск в пази позначени стрілочками



3. Закріпити HDD знизу корпуса, гвинтами креплення із комплекта постачання,

 4. Вигляд підключення HDD



5. Після встановлення та підключення накопичувача SATA, встановить кожух відео регістратора у зворотньому порядку

Зміст звіту

1. Титульний аркуш.

2. Мета роботи.

3. Схема для вибору об'єктиву.

4. Результати, зведені в таблицю.

5. Висновки по роботі.

Контрольні запитання

• Які функції виконує відеорегістратор

• Яки вимоги до приміщень

• Виді, комплектність і позначення елементів при монтажі відеорегістратора

Лабораторна робота №6

Тема:” ВИЗНАЧЕННЯ КУТА ОГЛЯДУ ОБ'ЄКТИВУ

Мета роботи - навчитися визначати кути огляду об'єктивів.

Матеріальне забезпечення занять

1. Типове робоче місце: персональний комп’ютер.

2 Кабельні каналі

3. Структурована кабельна система лабораторного комплекса

4. Відеорегістратор.

5. Камери спостереження

6. Таблиця для знаходження кутів огляду об'єктивів при різних розмірах ПЗС матриць.

Завдання для попередньої пидготовки.

1. Вивчити відповідний теоретичний матеріал.

2. Опрацювати контрольні запитання.

3. Підготувати звіт.

4. Намалювати схеми для моделювання та дослідження.

Теоретичні відомості

Об'єкт дослідження - відеокамери з об'єктивом CNE 0416F.

Для визначення необхідної фокусної відстані об'єктиву можна скористатися наступною формулою:

f=Cпсзd/Wоб'єкт (1)

де / - фокусна відстань об'єктиву, мм;

Спзс - ширина ПЗС матриці;

d - відстань від телекамери до об'єкту, м;

Wоб'єкт - ширина об'єкту спостереження, м (малюнок).

Ширина ПЗС матриці:

2/3" =8,8 мм;

1/2" =6,4 мм;

1/3"= =4,8 мм;

1/4" =3,2 мм.

Можна скористатися аналогічною формулою і у тому випадку, коли необхідно знайти фокусну відстань об'єктиву, за допомогою якого можна було б бачити певну висоту об'єкту. Тоді замість WОБ’ЄКТ та СПЗС потрібно використовувати HОБ’ЄКТ и HПЗС, де H визначає висоту.

Таблиця 2.1

Горизонтальні кути огляду для об’эктивів Фокусна довжина, мм	2/3	1/2	1/3	1/4
2,0	-	-	-	82
2,8	-	-	86	57
4,0	-	77	67	47
4,8	83	67	57	40
6,0	70	56	48	32
8,0	56	44	36	25
12	39	30	25	17
16	30	23	17	13
25	18	15	12	8
50	10	7	6	4

У таблиці. 2.1. представлені горизонтальні кути огляду для кон-кретных об'єктивів при різних розмірах ПЗС матриць.

Хід виконання роботи

1. По формулі (1) знайдіть відстань, на якій має бути розміщена відеокамера для того, щоб бачити об'єкт шириною 2 м (Відеокамера YK - 775F з об'єктивом CNE 0416F. Розмір ПЗС матри-цы відеокамери - 1/3 )

2. Досліджуваний об'єктив CNE 0416F має наступні параметри, : F1.6, f 4 мм.

3. По таблиці. 2.1 знайдіть горизонтальний кут огляду цього об’єктива. Результати занесіть в таблиці. 2.2.

4. Знайдіть відстань, на якій має бути розміщена відеокамера для того, щоб бачити об'єкт шириною 3 м Розмір ПЗС матриці відеокамери, - 1/4 . Об'єктив має наступні параметри: F1.6, f 8 мм. По таблиці. 2.1 знайдіть горизонтальний кут огляду данно-го об'єктиву. Результати занесіть в таблиці. 2.2.

5. Знайдіть відстань, на якій має бути розміщена відеокамера для того, щоб бачити об'єкт шириною 1 м Розмір ПЗС матриці відеокамери, - 1/2 . Об'єктив має наступні параметри: F1.6, f 50 мм.

6. По таблиці. 2.1 знайдіть горизонтальний кут огляду обранного об'єктиву. Результати занесіть в таблиці. 2.2. Зробіть висновки.

Об'єктив	d, м	а, град
1
2
3

7. Виберіть об'єктив для спостереження за об'єктом шириною мінімум 3 м. Розмір ПЗС матриці відеокамери - 1/3". Відстань від камери до объекта - 10 м Знайдіть кут огляду данного об'єктиву.

Зміст звіту

6. Титульний аркуш.

7. Мета роботи.

8. Схема для вибору об'єктиву.

9. Результати, зведені в таблицю.

10. Висновки по роботі.

Контрольні запитання

1. Які основні типи об'єктивів використовують у відеоспостереженні?

2. Яка формула для визначення фокусної відстані об'єктиву?

3. Чим більше фокусна відстань, тим .. кут огляду.

4. Чим менше ПЗС матриця, тим .. кут огляду
