8.Классификация водопропускных сооружений.

1. По водохозяйственному назначению:

- водосбросы

-водоспуски

-водозаборы

-водовыпуски

- водосбросы-водоспуски

2. по гидровлическому режиму работы

-напорные

-полунапорные

-безнапорные

3. по режиму эксплуатации:

-автоматического действия

- управляемые

4. по конструктивному признаку:

- трубчатые

- лотковые

5. по расположению в составе гидроузла:

-береговые

- пойменные

- русловые

6. по расположению водоприёмного отверстия:

- поверхностные

- глубинные

-донные

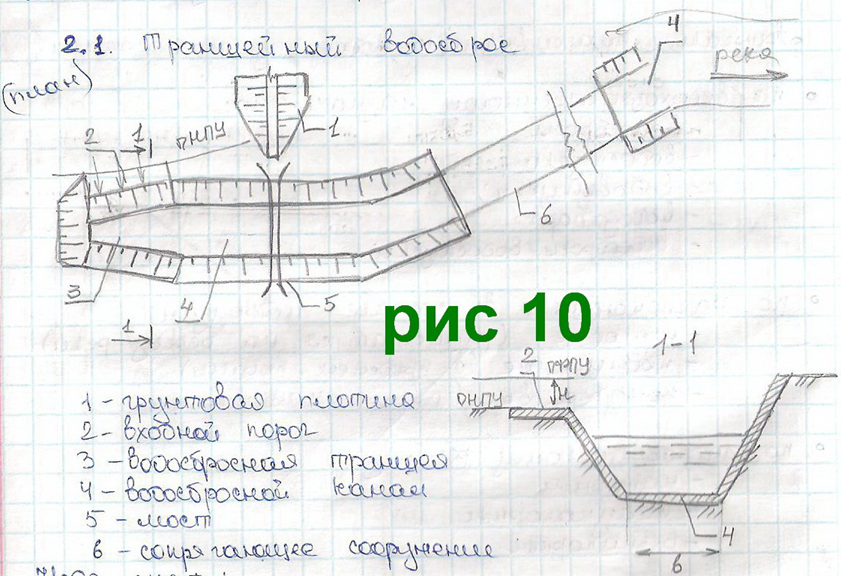

9.Констуирование и расчёт траншейного водосброса.

Это сооружение для того чтобы не допустить превышения отметки в водохранилище отметки НПУ

1. Определение длины водослива:

, где m- коэффициент расхода

2. Выполнение гидравлического расчёта сборной траншеи:

- определение ширины в

- глубины H

- отметок

Делится на 5-6 участков. И находится расход на каждом участке, и определяем скорость.

14.Водоспуск. Конструкции и расчет.

Водоспуск в составе водохранилищного гидроузла предназначен для полного или частичного опорожнения водохранилища. Расчетный расход водоспуска назначают из условия обеспечения сработки водохранилища до необходимого уровня воды за заданный период времени, а также пропуска санитарных или строительных расходов. Скорость опорожнения водохранилища назначают с учетом допустимой интенсивности понижения уровней, при которой обеспечивается устойчивость склонов и верхового откоса плотины. По конструкции он напоминает водозабор, однако входная часть устраивается на самых низких отметках уровней воды в водохранилище.

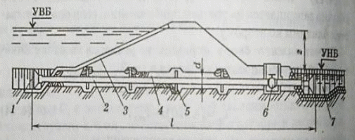

1-металлическая решетка, 2-стальная или чугунная труба, 3-крепление верхового откоса, 4- слой глины, 5-диафрагма, 6-задвижка, 7- водобойный колодец.

Рассчитываем длину трубопровода: l_т=( ГП- Бер)(m₁+m₂)+b_гр+3 ,

Q_т= μ ω(2gz)^0.5 .

μ=(1/(Σζ+λl_T/d_T))^0,5 – коэф-т расхода,

Σζ=ζ_р+ζ_вх+ζ_з+ζ_вых – сумма коэф-тов всех местных сопротивлений.

11.Шахтный водосброс. Конструкция и расчёт.

Шахтно-башенными наз-ся водосбросы, сливная часть кот. выполн. в виде вертик. или наклон-го ствола-башни или шахты. Различают: башенно-трубчатые, шахтно-туннельные, башенно-туннельные.

Шахт-баш-е водосбросы прим. в составе средне- и низконапорн вод из прудов и водохран-щ ждя опорожн. водоёма и облова рыбы.

При строи-ве гидроузлов с грунт. полтинами на нескальныъ основаниях чаще всего возводят башенно-трубчатые конструкции как наиболее экономичные.

У нас широкое применение получили серийные (типовые) конструкции башенных водосбросов на расход от 20 до 120(160) м/с³ с напором от 4 до 8(12)м. При сравнительно больших расчётн. сбросных расходах(>100м/с³) рационально применять башенные водосбросы с комбинированным эксплуатаци. режимом, при котором часть расхода-(0,5..0,4) Q_max сбр-ся автом. через водослив башни, а часть – через донный водовыпуск, оборуд. глубинными затворами.

Шахтно-башеный водосброс вкл-т след-е части: башню, водоспуск, водоотвод-ю трубу и устр-во н. б. Конструк-е особенности и требования проектирования и эксплуатации иложены на стр.153-165 в работе.

Б ашня обеспечивает автомат-й сброс воды через водослив и размещение затворов, обор-я и служебного мостика, из которого осущ-ся управл-е режимом работы водоспуска и отвод-го водовода. В плане водослив выполняют круглой, прямоуг., эллипс., полигональной форм. Водоспуск состоит из водоподвод-й трубы, входного оголовка и затвора, распол-го внутри башни и служ-го для управлен-я режимом работы водоспуска. Водоотвод-я труба служит для отвода воды из шахты, поступившей через водосливной порог шахты и водоспуск.
