2.3.5.Ручное отключение выключателя

Ручное оперативное отключение выключателя осуществляется путем механического воздействия на кнопку ручного отключения, которая в свою очередь через толкатель, шарнирно связанный с валом выключателя, воздействует через этот вал на якоря электромагнитов привода. При этом разрывается магнитная система привода, ее магнитная энергия уменьшается, после чего механической энергии пружины отключения оказывается

Кнопка ручного отключения одновременно выполняет функцию указателя положения выключателя "ВКЛ-ОТКЛ".

Ручное включение выключателя не предусмотрено. Для первого включения выключателя, когда на подстанции отсутствует питание цепей оперативного тока, разработан способ включения выключателя электрическим путем от автономного источника питания.

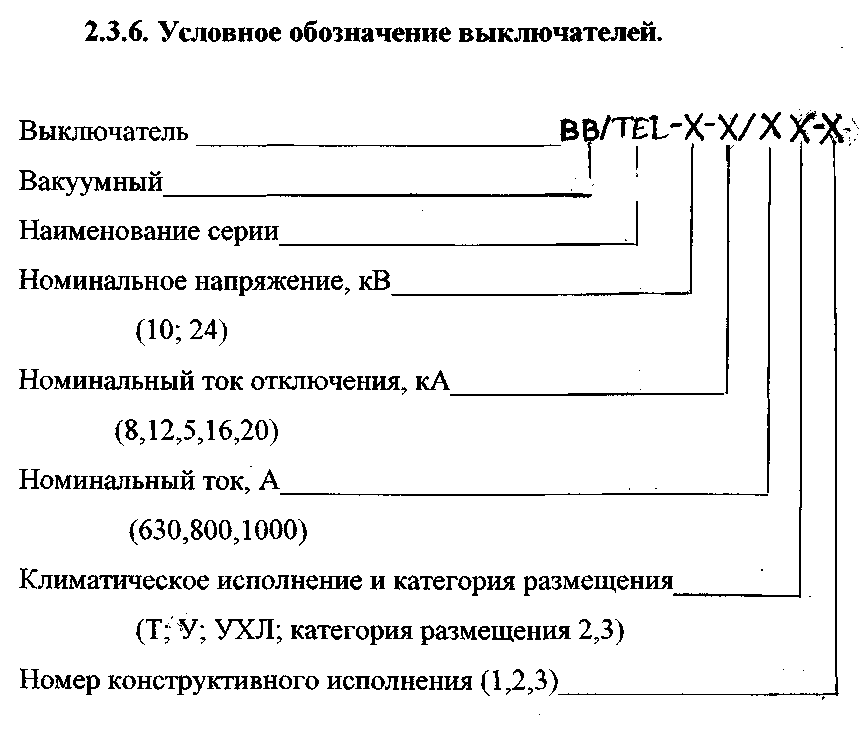

собственное, мс, не более	15	15	15	15
Время включения собственное, мс, не более	70	70	70	70
Ресурс по коммутационной стойкости при
отключении:
- номинального тока, тыс. операций	50	100	100	100
- (60-100)% от номинального тока
отключения, операций	60	100	100	100
Ресурс по механической стойкости	50	50	50	50
(число циклов "ВО"), тысяч
Номинальное напряжение привода, В (постоянного тока)	220	220	220	220
Диапазон напряжений электромагнитов включения, % от номинального значения	85-110	85-110	85-110	85-110
Диапазон напряжений электромагнитов
отключения, % от номинального значения	65-120	65-120	65-120	65-120
Наибольший ток электромагнитов
управления при номинальном	5	5	10	10
напряжении, А
Срок службы до списания, лет	25	25	25	25
Масса, кг:
конструктивное исполнение 1 и 2	32	32	32	32
конструктивное исполнение 3	35,5	35,5	35,5	35,5

Продолжение таблицы 2.2

2.4. Порядок установки трансформатора в помещении.

Размеры занимаемой площади при установки КТП в отдельном помещении определяются размерами подстанции и проходов для обслуживания. Шкафы КПТ устанавливают на кабельном канале, имеющем выход из помещения подстанции. Ввод питающего кабеля выполняются в трубе. Под масляным трансформатором КПТ выполнен бетонированный маслоприемник, вмещающий 20% полного объема масла; он перекрыт решеткой со слоем гравия и изолирован от кабельного канала. Для выкатки трансформатора предусмотрены ворота, в нижней части которых для вентиляции помещения имеется проем, закрытый жалюзи. Второй проем находится над воротами или сверху в стенах помещения. В одном помещении помещается- с КТП допускается размещать другие электротехнические устройства до 1000В при ширине между ними не менее 1м.

На чертеже представлена КПТ 6-10/0,4кВ с двумя силовыми

трансформаторами мощностью по 1500кВ*А, с глухим присоединением к питающему кабелю в шкафу ввода. Вторым боковым вводом трансформатор сочленен с шкафом ввода низкого напряжения (НН).

Распределительное устройство НН состоит из водного и линейных шкафов установленными в отсеках коммуникационно - защитными аппаратом и измерительными приборами.

При двух трансформаторах устанавливают секционный шкаф. При двухрядной компоновке шкафы НН соединяют минным мостом в коробе. Для верхнего вывода кабелей или подключения токопроводов в шкафе имеются окна.

По данным предприятия нынешняя мощность гальваноавтомата достигает 1200кВ*А, т.е. трансформатор, который питает в данный момент

гальванооавтомат мощностью 1000 кВ*А работает с перегрузкой в 20% от номинальной мощности. Поэтому принимаем решение установить трансформатор следующий по ГОСТу мощностью 1600кВ*А.
