1.3 Вимірювання опору ізоляції методом вольтметра

Опір ізоляції щодо землі в електричних колах постійного струму слід вимірювати методом вольтметра. Цей метод рекомендується використовувати в тих випадках, коли не можна відключити напругу у вимірюваному колі.

Для вимірювання потрібен тільки один вольтметр з відомим внутрішнім опором R_В. Внутрішній опір приладу Ц4380 залежить від діапазону вимірювання, наприклад на шкалі 150 В R_В = 0,66 кОм/в, на шкалі 150 В R_В = 99 кОм. Внутрішній опір цифрового мультиметра типу В7-63 на всіх діапазонах вимірювань однаковий – 1 МОм.

Для визначення опору ізоляції необхідно виконати три вимірювання: спочатку слід вимірити напругу джерела живлення U1, а потім послідовно напругу між плюсовим полюсом і землею U2, між мінусовим полюсом і землею U3.

Опір ізоляції R_ІЗ визначається за формулою

. (62.1)

Цей метод дає достовірний результат при виконанні наступних умов: опір ізоляції не повинний бути менше 0,1 R_В або більше 10 R_В (найбільша точність при R_ІЗ ~ R_В); внутрішній опір джерела струму повинний бути значно меншим внутрішнього опору вольтметра, тому для вимірювання опору ізоляції кіл, що живляться від випрямлячів і перетворювачів (ВУС, БПШ, ППШ), допускається застосовувати тільки високоомні вольтметри).

1.4 Вимірювання опору ізоляції методом вольтметра з додатковим джерелом живлення постійного струму

Вимірювання опору ізоляції методом вольтметра з додатковим джерелом живлення виконують у такій послідовності.

Вольтметр постійного струму включають послідовно з джерелом живлення постійного струму напругою від 80 В до 120 В. Один полюс джерела живлення з’єднують із затискачем „Земля”, інший – із затискачем вольтметра, а вільний затискач вольтметра PV підключають до монтажу (рис. 62.1). Вимірювання слід виконати двічі при різних полярностях додаткового джерела живлення, а потім виміряти напругу цього джерела живлення.

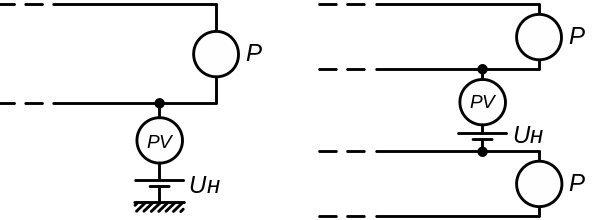

Рисунок 62.1 – Схеми вимірювання опору ізоляції монтажу

Опір ізоляції монтажу R_x визначається за формулою

_{, (62.2)}

де	Uдод	–	напруга джерела живлення, В;
	Uсер	–	середнє показання вольтметра (сума двох відрахувань вольтметра, ділена навпіл), В;
	Rпр	–	внутрішній опір приладу (вольтметра), Ом.

Аналогічно вимірюють опір ізоляції різних електричних схем між собою, тільки в цьому випадку один полюс джерела замість затискача „Земля” підключають до монтажу іншої схеми. При даному методі вимірювань опору ізоляції вольтметр слід підключати тільки на час, необхідний для зняття показань.

2 Перевірка стану ізоляції кабелів від релейних шаф і світлофорів

На дільницях залізниць з електричною тягою електромеханік перевіряє стан ізоляції кабелів від корпусів релейних шаф і щогл світлофорів. Перевірку стану ізоляції металевих оболонок кабелів від корпусів релейних шаф і щогл світлофорів рекомендується поєднувати з виміром потенціалу оболонок кабеля в контрольних пунктах або з іншими роботами, що проводяться з такою ж періодичністю. Перевірка стану ізоляції зводиться до візуального огляду елементів ізоляції в місцях кріплення і вимірювання потенціалу або електричного опору ізоляції.
