71.Принцип цифровой магнитной записи.
Процесс цифровой регистрации сейсмических колебаний состоит в измерении мгновенных значений входного напряжения, формировании цифрового кода, соответствующего этому напряжению, и записи полученного кода на магнитной ленте.
Сейсмические колебания, преобразованные сейсмоприемниками в непрерывные эл напряжения, поступают на предварительные сейсмические усилители, где они усиливаются, и фильтруются с помощью фильтров ФВЧ и ФНЧ. Дискретизация сейсмич сигналов по времени осущ-ся с помощью электронного коммутатора каналов (мультиплексора).
Дискретизированные сигналы всех каналов в виде амплитудно-импульсных выборок по единому каналу поступают в основной усилитель, к-рый окончательно усиливает сигналы и регулирует их величину. Возможны 2 системы регулировки усиления: двоичная автоматическая регулировка усиления и мгновенная автоматическая регулировка усиления (МАРУ). С выхода основного усилителя сигналы поступают на преобразователь аналог-код (ПАК), преобразующий аналоговый сигнал в цифровой. Измеренное напряжение записывается в двоичном коде.
Зарегистрированные на магнитную ленту цифровые данные предназначены для ввода в ЭВМ.
72. Квантование сигналов по времени.

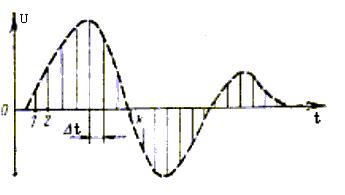

Квантованием или дискретизацией непрерывного (аналогового) сигнала по времени U(t) наз его представление в виде последовательности мгновенных значений (отсчетов), взятых ч/з определенные интервалы времени t.
Для преобразования аналогового сигнала в цифровой необх правильно выбрать шаг дискретизации (шаг квантования) t – интервал времени м/у соседними отсчетами. Шаг квантования имеет определ частоту, называемую частотой квантования f=1/t.
t явл-ся постоянным на весь цикл записи сейсмограммы. Точность представления сигнала в дискретной форме тем выше, чем меньше интервал квантования. Если величина шага квантования t слишком большая, происходит потеря инф-ции. Слишком маленький шаг t обеспечивает высокую точность представления сигнала, но приводит к появлению значительного кол-ва избыточной инф-ции, удорожанию записи и последующей цифровой обработки.
Для выбора t исп-ют теорему Котельникова, согласно к-рой для однозначной записи непрерывной ф-ции с ограниченным спектром частот необх выбрать временной интервал, равный t=1/(2fmax), где fmax – максимальная частота спектра сигнала. Дискретизация, осуществленная с выбранным временным интервалом, позволяет сохранить в кодируемом сигнале все гармонические составляющие частот, меньших половины шага дискретизации.
Частота f=1/(2t) наз частотой Найквиста.
f=(1/2)fкв.
Практически выбирают частоту квантования, равную fкв=4 fmax, для того, чтобы не потерять информативность и не допустить перегрузки инф-ции.
73. Квантование сигналов по амплитуде.
Процесс измерения амплитуды и представление значений в двоичном коде наз квантованием сигнала по амплитуде (уровню). Это преобразование осущ-ся у-вом, называемом ПАК – преобразователь аналог-код. Кодирование амплитуд сигнала осущ-ся с определ шагом дискретизации.
Принцип оцифровки амплитуд основан на методе поразрядного взвешивания, где за основу берется набор эталонных напряжений. Так, для М-разрядного ПАК сущ след набор эталонных напряжений: 4096, 2048, 1024…0,5 мВ. Этот набор позволяетизмерить напряжение на выходе Uвых в диапазоне от -8192 до +8192 мВ. Принцип измерения показывает, что любой сигнал измеряется с точностью половины величины последнего разряда. Эта величина наз разрешающей способностью ПАК.
Число разрядов ПАК опр-ет динамический диапазон станции, т.е. max-ую и min-ую амплитуду сигнала, к-рая можетбыть зарегистрирована. Динамический диапазон опр-ся ф-лой
D=20lg(amax/amin), [дБ].
