28. Междоменный протокол bgp
Border Gateway Protocol, BGP
BGP – протокол внешней маршрутизации, переносит маршрутную информацию между автономными системами. BGP позволяет распознать наличие петель между автономными системами и исключить их из межсистемных маршрутов. Протокол BGP используются только во внешних шлюзах автономных систем, которые чаще всего организуются поставщиками услуг Internet.
Существует только один широко используемый протокол динамической маршрутизации, в котором описана возможность существования правил (policy), ограничивающих распространение некоторых адресов в объявлениях, - это протокол BGP. Необходимость поддержки таких правил в протоколе BGP понятна, так как это протокол обмена маршрутной информацией между автономными системами, где велика потребность в административном регулировании маршрутов (например, некоторый поставщик услуг Internet может не захотеть, чтобы через него транзитом проходил трафик другого поставщика услуг). Разработчики маршрутизаторов исправляют этот недостаток стандартов протоколов, вводя в маршрутизаторы поддержку правил передачи и использования маршрутной информации, подобных тем, которые рекомендует BGP.
BGP отличается от RIP и OSPF тем, что использует TCP в качестве транспортного протокола. Две системы, использующие BGP, связываются друг с другом и пересылают посредством TCP полные таблицы маршрутизации. |
R1 и R2 – маршрутизаторы, находящиеся в разных AS, соединенные одной сетью(они соседи). R1 и R2 являются также и обычными маршрутизаторами.
Единица в протоколе BGP – AS.
3 процедуры: 1) Опрос соседей. Приобретает соседа. R1 обменивается сообщениями с R2. (R1->R2 (Open)) R2 может проигнорировать, но если готов к взаимодействию шлет сообщение (keepalive)
Достижение соседей. К1 убеждается что есть сосед. Шлет сообщение (keepalive).
Достижение сети. Обмен информацией о административных системах.(update)
Для взаимодействия маршрутизаторов друг с другом используются внешние протоколы (EGP — Exterior Gateway Protocols). Одной из разновидностей EGP является протокол BGP (Border Gateway Protocol, RFC-1268 [BGP3], RFC-1467 [BGP4]).
Маршрутизаторы-соседи обмениваются небольшими сообщениями, подтверждающими их активность на данный момент времени (keep-alive messages). Если сосед перестает получать подобные сообщения в течение некоторого предопределенного времени жизни маршрутов (hold time), он корректирует свою маршрутную таблицу, отражая в ней потерю части доступных маршрутов. Кроме того, протокол BGP4 рассылает частичные изменения, когда те или иные маршруты становятся недоступными. Таким образом, обмен полными маршрутными таблицами имеет место лишь тогда, когда два соседних маршрутизатора впервые устанавливают одноранговые отношения или когда такие отношения приходится переустанавливать повторно.
Протокол BGP4 — это протокол векторов маршрутов (Path Vector Protocol), аналогичный протоколу векторов расстояний (Distance Vector Protocol), но с одним весьма существенным отличием. Протокол векторов расстояний выбирает лучший маршрут на основании числа “транзитов” (hops) и скоростей каналов. В противоположность этому протокол BGP4 выбирает тот маршрут, который проходит через наименьшее число автономных систем (Autonomous Systems — AS). Когда сообщение об обновлении маршрутной информации проходит через шлюз очередной автономной системы, BGP4 добавляет адрес ASN этой AS к цепочке адресов других автономных систем, через которые это сообщение прошло. По умолчанию маршрут с наименьшим числом адресов ASN хранится в маршрутной таблице в качестве оптимального пути к сети назначения. Одна автономная система может содержать множество внутренних маршрутизаторов, так что фактическое число переходов, как правило, всегда больше, чем указано в строке с адресами автономных систем.
Проблема решается с помощью атрибута Local-Pref протокола BGP4, позволяющего для следующего перехода выбрать вполне конкретный путь из всего множества существующих маршрутов. Системный администратор назначает всем маршрутам (или даже отдельной их группе), объявленным для одного из интерфейсов вашего маршрутизатора, более высокий весовой коэффициент Local-Pref, чем тем же маршрутам, объявленным для другого интерфейса. А поскольку значения этих весовых коэффициентов всегда учитываются раньше, чем вычисленные “длины” маршрутов, выраженные в числе транзитов, то окончательно выбранный маршрут пройдет через интерфейс с наиболее высоким весовым коэффициентом Local-Pref.

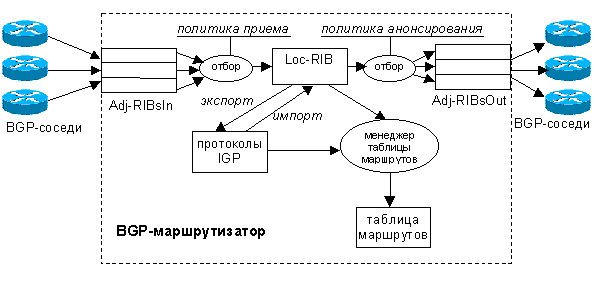

Обработка
маршрутной информации модулем BGP
