Вопросы для самопроверки

1. Дайте характеристику абонентской сети.

2. Дайте характеристику ретрансляционной сети.

3. Охарактеризуйте административную сеть.

Internet-ресурсы

№ п/п	Адрес	Описание
1.1	http://isufavt.narod.ru/lekc/infset/page_5.html	Компоненты информационной сети
1.2	http://xeon128.narod.ru/in/8.htm	Компоненты информационной сети

Тема 5.Коммуникационные, моноканальные, циклические, узловые подсети.

Цель: рассмотреть и изучить основные характеристики коммуникационных, моноканальных, циклических, узловых подсетей.

Задачи:

• рассмотреть основные понятия о коммуникационных подсетях;

• изучить структуру моноканальной подсети;

• рассмотреть структуру циклической подсети;

• изучить структуру узловой подсети.

После изучения темы Вы должны знать:

• основные понятия о коммуникационных подсетях;

• структуру моноканальной подсети;

• структуру циклической подсети;

• структуру узловой подсети.

Коммуникационной сетью называется сеть, основной задачей которой является передача данных. Соответственно типам передаваемых сигналов различают аналоговые сети и дискретные сети.

Аналоговая сеть - коммуникационная сеть, передающая и обрабатывающая аналоговые сигналы. Необходимость передачи звука, речи и изображений привела к созданию аналоговых сетей, в которых носителем данных является аналоговый сигнал.

Дискретная сеть - коммуникационная сеть, передающая и обрабатывающая дискретные сигналы. Использование в сетях дискретных сигналов позволило обеспечить различные виды коммутации на базе одних и тех же узлов коммутации и каналов.

По способу доставки информации конкретным адресатам различают (рис. 8):

-коммуникационные подсети с селекцией информации. Они характеризуются тем, что в них любой блок данных передается от одной абонентской системы-отправителя всем абонентским системам. Системы, получив очередной блок данных, проверяют адрес его назначения. Система, которой адресован блок, принимает его, остальные системы отвергают этот блок.

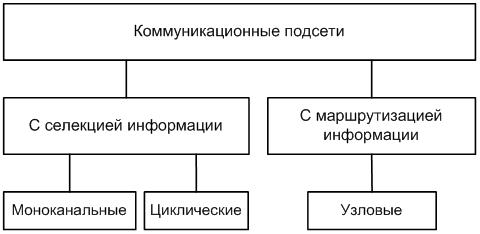

Рис. 8. Классификация коммуникационных подсетей.

Подсети с селекцией информации делятся на две группы: моноканальные и циклические. Они различаются тем, что в подсети первой группы каждый посланный блок данных попадает ко всем абонентским системам практически одновременно, а в подсети второй группы каждый передаваемый блок доставляется всем абонентским системам последовательно (по очереди), проходя мимо каждой из них.

- коммуникационные подсети с маршрутизацией информации. В этих подсетях передача данных осуществляется от одной абонентской системы-отправителя к другой абонентской системе-получателю. Каждый узел коммутации принимает блоки данных и передает далее по различным направлениям в зависимости от адресов их назначения.

Моноканал - это канал, одновременно (с точностью до времени их распространения) передающий сигналы группе систем. Он состоит из одного или нескольких параллельно расположенных общих звеньев, блоков доступа и абонентских звеньев. В случае, если общее звено имеет несколько общих звеньев, повышается его пропускная способность и возрастает надежность передачи. Блоки доступа и абонентские звенья обеспечивают включение в сеть абонентских систем.

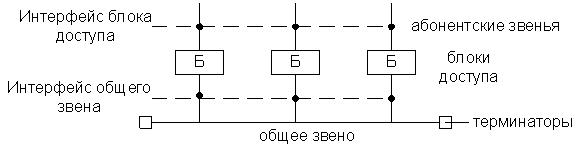

Рис. 9. Моноканал.

Через общее звено (рис. 9) каждый блок данных передается сразу всем абонентским системам. Создается это звено на основе витой пары, плоского кабеля, коаксиального кабеля, оптического кабеля либо радиоканала.

Моноканальная подсеть - это локальная сеть, ядром которой является моноканал. В зависимости от способа передачи сигналов по моноканалам, последние делятся на два вида: физические и частотные. Физическим называется канал, через который возможна одновременная передача только одного сигнала, в частотном канале за счет создания частотных полос одновременно передается группа сигналов (по каждой полосе по сигналу).

Множественный доступ – предполагает подключение к общему звену значительного числа абонентских систем (состязание). Выделяют:

- множественный доступ с разделением времени (Time Division Multiple Access (TDMA)), основанный на распределении времени работы канала между информационными системами.Доступ TDMA основан на использовании специального устройства, именуемого тактовым генератором.

- множественный доступ с передачей полномочия (Token Passing Multiple Access (TPMA)) (доступ в моноканал либо циклическое кольцо при помощи полномочия).

- множественный доступ с контролем передачи и обнаружением столкновений (CSMA/CD). Сущность метода заключается в том, что каждая абонентская система следит за тем, какие сигналы появляются в моноканале.

- множественный доступ с разделением частоты (Frequency Division Multiple Access (FDMA)). Это множественный доступ, основанный на использовании в канале группы полос частот, образующих логические каналы.

- множественный доступ с разделением волны (WDMA)

Циклические подсети

Циклическое кольцо - это кольцевой физический канал, обеспечивающий последовательную передачу сигналов группе систем. Циклическое кольцо является одним из типов сети с селекцией данных. Эта локальная сеть состоит из общего звена, блоков доступа и абонентских звеньев (рис. 10).

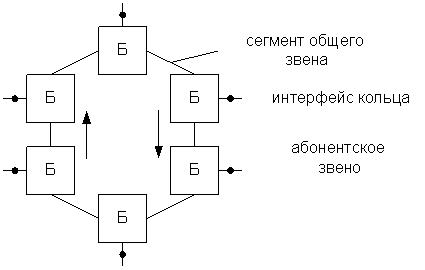

Рис. 10. Циклическое кольцо

Общее звено блоками доступа делится на сегменты, создаваемые на основе витой пары, плоского коаксиального кабеля либо оптического канала. Блоки доступа (Б) при помощи абонентских звеньев соединяются с абонентскими системами. В базовой эталонной модели взаимодействия открытых систем кольцевой канал представляется физическими средствами соединения. Передача сигналов осуществляется в кольце в одном направлении: от одного блока доступа к другому. При этом, блок, передавший кадр, после того, как последний пройдет по всему кольцу, должен его уничтожить. Остальные блоки доступа транслируют передаваемый кадр.

Блоки доступа анализируют проходящие через них кадры и принимают решение о необходимых формах взаимодействия с кольцом: снять копию кадра, передать его далее и т. д. Для этого, прежде всего, блок доступа читает адрес назначения кадра. Если он адресован данной системе, то она снимает для себя его копию и направляет ее своим прикладным процессам для обработки. В оригинале кадра, остающемся в кольце, блок доступа делает отметку о том, что кадр принят.

Принятый адресатом кадр с отметкой должен по кольцу быть доставлен его отправителю. В противном случае отправитель пошлет кадр вторично. Вследствие этого, в кольце посланный кадр может быть передан только одному адресату.

Узловые подсети

Сеть с маршрутизацией данных - тип коммуникационной сети, в которой для передачи данных необходимо выполнение процесса маршрутизации. Важной особенностью, отличающей сеть с маршрутизацией данных от сети с селекцией данных, является наличие узлов коммутации. Поэтому ее именуют также узловой сетью. Характерно, что в этой сети передача данных от одного источника одновременно возможна только одному адресату.

Выводы

В данной теме были рассмотрены основные понятия коммуникационных, моноканальных, циклических и узловых подсетей.
