Тема 4. Компоненты информационных сетей.
Цель: рассмотреть и изучить основные компоненты информационных сетей.
Задача:
рассмотреть и изучить основные компоненты информационных сетей.
После изучения темы Вы должны знать:
основные компоненты информационных сетей.
Существует три основных компонента информационных сетей:
- абонентская система;
- ретрансляционная система;
- административная.
Абонентская система является поставщиком или потребителем информации и создаётся для выполнения прикладных процессов. Они для информационной сети являются основными. Все остальные процессы в сети выполняют вспомогательную роль, обеспечивая работу и взаимодействие прикладных процессов. АС реализуется в виде одного или нескольких устройств (рис. 6).

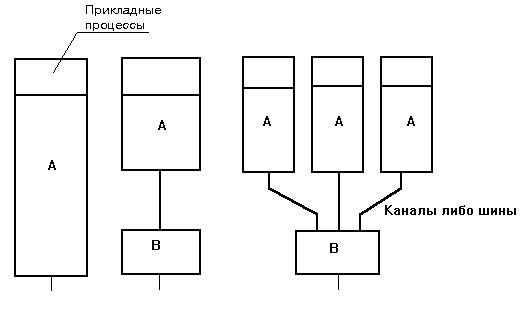

Рис.
6. Устройства абонентской системы
Рассматриваемые устройства делятся на 2 группы: A - выполняют прикладные процессы и часть, либо полностью функции области взаимодействия этих процессов. B - предназначены лишь для реализации части функций взаимодействия. Они разгружают устройства A для эффективного выполнения ими прикладных программ.
A и B соединяются друг с другом каналами или шинами. Устройства B иногда могут находиться в коммуникационной сети, тогда устройства A устанавливаются на рабочих местах пользователей и связываются каналами с коммуникационной сетью, подключаясь к B (например, у пользователей устанавливается лишь терминал).
Абонентские системы могут быть универсальными, но могут также специализироваться на выполнении определенных типов задач (например: банковская система, издательская система, информационно-поисковая, музыкальная, и т.д.).
Ретрансляционная система
Это система, предназначенная для передачи данных или преобразования протоколов. Ретрансляционные системы осуществляют: коммутацию и маршрутизацию данных; согласование протоколов в соединяемых коммуникационных сетях либо частях сетей; передачу блоков данных между сетями либо их частями; укрупнение либо разукрупнение блоков данных, если в сетях (их частях) они имеют различные размеры; управление потоками данных; оповещение о переполнениях буферов систем и происходящих неисправностях; восстановление работы после отказов и неисправностей; определение состояний соединяемых сетей либо их частей; учет своей работы и подготовку отчетов об этом. В соответствии с выполняемыми функциями, логическая структура·каждой из ретрансляционных систем состоит из d+1 частей. В зависимости от числа обрабатываемых уровней выделяется четыре типа систем (см. рис.7).
Рис.
7. Типы ретрансляционных систем.
Одноуровневые системы включают только физический уровень. Двухуровневые системы к физическому добавляют канальный уровень, а трехуровневые также и сетевой уровень. Семиуровневые системы обрабатывают все уровни области взаимодействия.
Объединение сетей
Объединение сетей осуществляется на базе одного из двух принципов: с установлением соединения или без установления соединения. Каждое из них имеет определенные преимущества и недостатки. Так, объединение с установлением соединения позволяет заранее распределять буферы и другие ресурсы системы. В этом случае обеспечивается простое и надежное управление потоком информации, проходящими из одной сети в другую. При этом обеспечиваются уведомление о потере блоков данных и упорядочивание этих блоков. Однако организация и поддержание межсетевых соединений требует выполнения сложных протоколов.
Объединение сетей без установления между ними соединения характеризуется простотой протоколов и высокой скоростью работы ретрансляционной системы. Однако при использовании этого способа все преимущества объединения с установлением соединения становятся здесь недостатками. Для их компенсации абонентские системы обеих сетей должны имеет мощные версии транспортных протоколов.
Административные системы
Административные системы - это системы, обеспечивающие управление сетью либо её частью. На них возлагаются следующие функции: сбор информации и учёт работы компонентов сети (времени работы соединений, сведений о загрузке каналов и ресурсов сети, регистрации ошибок или отказов); подготовка отчётов о работе сети; осуществление диагностики; контроль передачи блоков данных; восстановление работы после отказов и неисправностей; управление конфигурацией (включение и выключение абонентских систем, ведение справочника сети; создание резервных каналов, изоляция неисправных компонентов); осуществление сервиса для пользователей, связанного с показом динамического состояния сети.
Выводы
В данной теме были рассмотрены основные понятия абонентской, ретрансляционной, и административной компонент информационных сетей.
