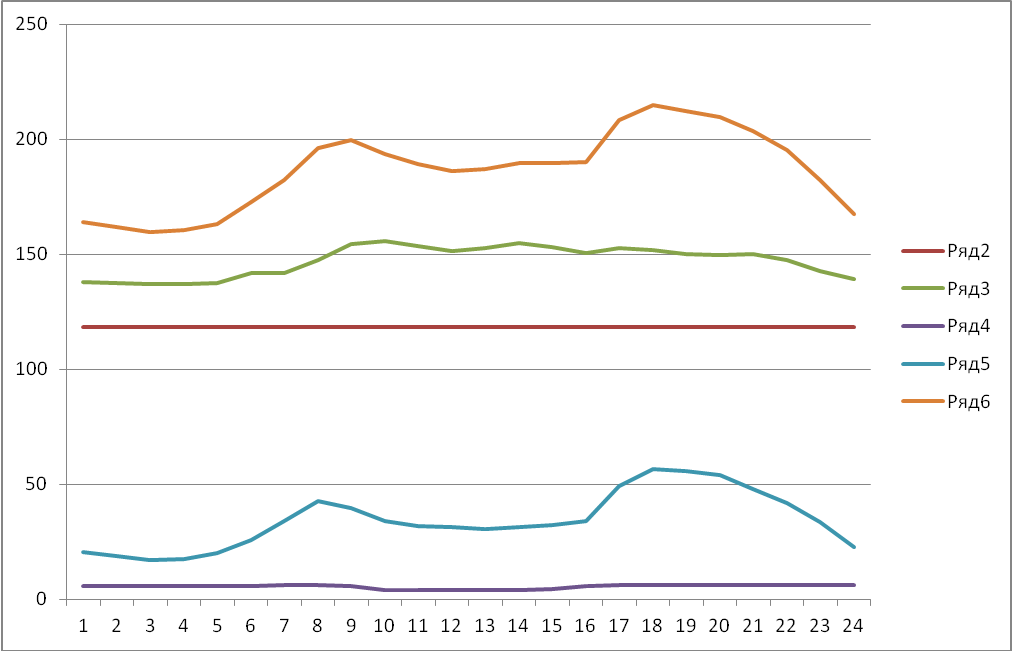

Совмещённый график электрической нагрузки района. Электрическая нагрузка тэц.
После расчёта объёмов электропотребления
и максимумов электрической нагрузки
для всех потребителей, а также в
результате определения ординат
соответствующих графиков (таблица 1.4)
необходимо построить следующие графики:
,
,
,
и
.
Таблица 1.4.
Расчёт составляющих графика суммарной электрической нагрузки
Часы суток |
Технологическая нагрузка |
Осветительная нагрузка |
Коммунально-бытовая нагрузка |
|
|||||
|
Переменная нагрузка |
Итого ρтехн, МВт |
% от
|
|
% от
|
|
|||
|
|
||||||||
1 |
71,7094944 |
0,52 |
52,140812 |
98,82271664 |
0,85 |
6,540526316 |
0,36 |
43,92837209 |
149,291615 |
2 |
71,7094944 |
0,51 |
52,140812 |
98,30130852 |
0,85 |
6,540526316 |
0,33 |
40,26767442 |
145,1095093 |
3 |
71,7094944 |
0,5 |
52,140812 |
97,7799004 |
0,85 |
6,540526316 |
0,3 |
36,60697674 |
140,9274035 |
4 |
71,7094944 |
0,5 |
52,140812 |
97,7799004 |
0,85 |
6,540526316 |
0,31 |
37,8272093 |
142,147636 |
5 |
71,7094944 |
0,51 |
52,140812 |
98,30130852 |
0,85 |
6,540526316 |
0,35 |
42,70813953 |
147,5499744 |
6 |
71,7094944 |
0,62 |
52,140812 |
104,0367978 |
0,85 |
6,540526316 |
0,45 |
54,91046512 |
165,4877893 |
7 |
71,7094944 |
0,63 |
52,140812 |
104,558206 |
1 |
7,694736842 |
0,6 |
73,21395349 |
185,4668963 |
8 |
71,7094944 |
0,78 |
52,140812 |
112,3793278 |
0,98 |
7,540842105 |
0,75 |
91,51744186 |
211,4376117 |
9 |
71,7094944 |
0,96 |
52,140812 |
121,7646739 |
0,9 |
6,925263158 |
0,7 |
85,41627907 |
214,1062161 |
10 |
71,7094944 |
1 |
52,140812 |
123,8503064 |
0,6 |
4,616842105 |
0,6 |
73,21395349 |
201,681102 |
11 |
71,7094944 |
0,94 |
52,140812 |
120,7218577 |
0,6 |
4,616842105 |
0,56 |
68,33302326 |
193,671723 |
12 |
71,7094944 |
0,88 |
52,140812 |
117,593409 |
0,6 |
4,616842105 |
0,55 |
67,1127907 |
189,3230418 |
13 |
71,7094944 |
0,92 |
52,140812 |
119,6790414 |
0,6 |
4,616842105 |
0,54 |
65,89255814 |
190,1884417 |
14 |
71,7094944 |
0,97 |
52,140812 |
122,286082 |
0,6 |
4,616842105 |
0,55 |
67,1127907 |
194,0157148 |
15 |
71,7094944 |
0,925 |
52,140812 |
119,9397455 |
0,7 |
5,386315789 |
0,57 |
69,55325581 |
194,8793171 |
16 |
71,7094944 |
0,86 |
52,140812 |
116,5505927 |
0,9 |
6,925263158 |
0,6 |
73,21395349 |
196,6898094 |
17 |
71,7094944 |
0,92 |
52,140812 |
119,6790414 |
1 |
7,694736842 |
0,87 |
106,1602326 |
233,5340108 |
18 |
71,7094944 |
0,89 |
52,140812 |
118,1148171 |
1 |
7,694736842 |
1 |
122,0232558 |
247,8328097 |
19 |
71,7094944 |
0,85 |
52,140812 |
116,0291846 |
1 |
7,694736842 |
0,98 |
119,5827907 |
243,3067121 |
20 |
71,7094944 |
0,83 |
52,140812 |
114,9863684 |
1 |
7,694736842 |
0,95 |
115,922093 |
238,6031982 |
21 |
71,7094944 |
0,84 |
52,140812 |
115,5077765 |
1 |
7,694736842 |
0,84 |
102,4995349 |
225,7020482 |
22 |
71,7094944 |
0,77 |
52,140812 |
111,8579196 |
0,98 |
7,540842105 |
0,74 |
90,2972093 |
209,695971 |
23 |
71,7094944 |
0,65 |
52,140812 |
105,6010222 |
0,97 |
7,463894737 |
0,59 |
71,99372093 |
185,0586379 |
24 |
71,7094944 |
0,55 |
52,140812 |
100,386941 |
0,95 |
7,31 |
0,4 |
48,80930233 |
156,5062433 |
,
МВт
,
МВт
,
МВт
,
МВт
,
МВтЭлектрическая нагрузка ТЭЦ (Pтэц) предварительно определяется на основе максимальной электрической нагрузки района. При этом учитывается расход электроэнергии на собственные нужды и потери в сетях
,
= 247,833/(1-0,16)= 295,039 МВт (1.12),
где
- суточный максимум электрической
нагрузки района (из табл. 1.4), МВт;
- коэффициент, учитывающий мощность
собственных нужд ТЭЦ;
- коэффициент, учитывающий потери
мощности в сетях. При выполнение расчётов
можно принять
.
