17. Устройство и назначение ограничителей напряжения

Был создан новый тип защитного аппарата без искрового промежутка - нелинейный ограничитель перенапряжений (ОПН).

Рис.17.1. Защита электрооборудования подстанции с помощью ОПН

Коэффициент нелинейности оксидно-цинковой керамики составляет α=0,02-0,1 и зависит от сочетания добавок к оксиду цинка и от температуры обжига материала. Нелинейность резистора ОПН значительно выше нелинейности резистора разрядника.

Такая высокая нелинейность обусловливает похождение при рабочем напряжении через нелинейные резисторы тока порядка долей миллиампера, что позволило исключить искровой промежуток и подключить резистор ОПН непосредственно к сети. Такой ток безопасен для резистора.

Ограничители перенапряжения имеют ряд преимуществ по сравнению с разрядниками:

- меньшие габариты;

- ограничивают грозовые и коммутационные перенапряжения (большинство разрядников только грозовые);

- ниже уровень ограничения перенапряжений (грозовых до 2,0-2,4 U_ф, коммутационных до 1,65-1,8 U_ф );

- большие пропускные токи.

Основные характеристики ограничителей перенапряжений.

1. Класс напряжения.

2. Номинальный разрядный ток.

3. Наибольшее длительно допустимое рабочее напряжение (U_ндр)

4. Вольт-временная характеристика

5. Остающееся напряжение.

6. Защитная характеристика ограничителя

7. Коэффициент нелинейности резистора.

8. Пропускная способность ОПН.

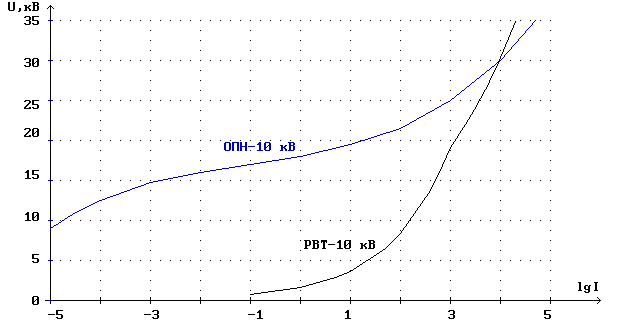

Рис.17.2. Вольт-амперные характеристики РВТ−10 кВ и ОПН−10 кВ

Наиболее важный параметр для ограничителей перенапряжений − это наибольшее длительно допустимое рабочее напряжение (Uндр). В ОПН нет искрового промежутка, потому через резистор ОПН токи текут постоянно. Чтобы не произошло теплового разрушения ОПН нужно правильно выбрать U_ндр.

18. Устройство и назначения мрк и ирмк Мультикамерные разрядники

Основным элементом мультикамерных разрядников является мультикамерная система (МКС). Она состоит из большого числа электродов, вмонтированных в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные газоразрядные камеры. При воздействии на разрядник импульса грозового перенапряжения пробиваются промежутки между электродами. Благодаря тому, что разряды между промежуточными электродами происходят внутри камер, объёмы которых весьма малы, при расширении канала создаётся высокое давление, под действием которого каналы искровых разрядов между электродами перемещается к поверхности изоляционного тела и далее - выдуваются наружу в окружающий разрядник воздух. Вследствие возникающего дутья и удлинения каналов между электродами каналы разрядов охлаждаются, суммарное сопротивление всех каналов увеличивается, т.е. общее сопротивление разрядника возрастает, и происходит ограничение импульсного тока грозового перенапряжения.

РИС. 18.1. Мультикамерная система (МКС):

а) начальный момент развития разрядов; б) завершающий момент развития разрядов; 1 – профиль из силиконовой резины; 2 – промежуточные электроды; 3 – дугогасящая камера; 4 – канал разряда.

Изолятор - разрядник мульти-камерный (ИРМК)

ИРМК− является принципиально новым устройством, сочетающими в себе одновременно свойства и изолятора, и разрядника
