11. Назовите группы вентильных разрядников и марки разрядников относящихся к этим группам.

Свойство материала менять свое сопротивление в зависимости от напряжения называют «вентильным». Отсюда и название аппарата: вентильный разрядник. В разрядниках применяются диски из вилита и тервита, состоящего из зерен карборунда и связующего. Все вентильные разрядники согласно разделены на четыре группы:

Буквы расшифровываются так: РВТ – разрядник вентильный токоограничивающий; РД – с растягивающейся дугой; М – магнитный, Г – грозовой, К – комбинированный; С – станционный; П – подстанционный, О – облегченный.

Лучшими защитными свойствами обладают разрядники I группы, худшими – IV группы.

Основные характеристики вентильных разрядников

Вентильные разрядники имеют 10 основных характеристик.

1. Класс напряжения – номинальное напряжение сети, в которой устанавливается разрядник.

2. Импульсное пробивное напряжение (U_пр.имп ) – импульсное напряжение на разряднике, при котором происходит пробой его искрового промежутка.

3. Пробивное напряжение на промышленной частоте (U_{пр. пч}) – напряжение частоты 50 Гц, при котором происходит пробой искрового промежутка.

4. Коэффициент импульса

5. Коэффициент нелинейности резистора.

6. Напряжение гашения.

7. Ток гашения.

8. Остающееся напряжение разрядника.

9. Защитный коэффициент

10. Пропускная способность разрядника.

12. Устройство и назначение вентильных разрядников iVгр

. К ним относятся разрядники РВП и РВО, причем РВП давно сняты с производства. А разрядники РВО (облегченные) предназначены для защиты сельских сетей на напряжения 3-10 кВ от грозовых импульсов. В разрядниках IV групп применяются диски из вилита. Основу нелинейного резистора разрядника составляет порошок электротехнического карборунда SiC. На поверхности зерен карборунда имеется запорный слой из окиси кремния, сопротивление которого нелинейно и зависит от напряженности электрического поля. Вилитовые диски изготавливают из зерен карбита кремния и связующего (эмульсии мела в жидком стекле). Из этой массы прессуют диски и обжигают при температуре 380 ^oC. Вилит можно использовать для гашения только грозовых токов.

Рис. 12.1. Защита изоляции электрооборудования подстанции вентильным разрядником.

Разрядники IV групп имеют простейший искровой промежуток (рис.12.2).

Рис. 12.2. Единичный искровой промежуток разрядников IV группы

Он состоит из двух латунных электродов, разделенных миканитовой шайбой. Электрическое поле между основными электродами близко к однородному.

13. Устройство и назначение вентильных разрядников iiIгр

Разрядники III (РВС) предназначены для ограничения только грозовых перенапряжений на электрооборудовании станций и подстанций (рис.13.1).

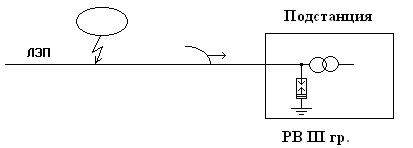

Рис. 13.1. Защита изоляции электрооборудования подстанции вентильным разрядником.

При набегании на разрядник грозового импульса происходит пробой искрового промежутка и к изоляции защищаемого электрооборудования прикладывается напряжение равное падению напряжения на нелинейном сопротивлении при протекании через него импульсного тока (остающееся напряжение U_ост), безопасное для изоляции. Затем искровой промежуток должен разорвать дугу, возникшую при протекании по образовавшемуся каналу тока промышленной частоты. В разрядниках III группы применяются диски из вилита. Вилитовые диски изготавливают из зерен карбита кремния и связующего (эмульсии мела в жидком стекле). Из этой массы прессуют диски и обжигают при температуре 380 ^oC. Вилит можно использовать для гашения только грозовых токов. Разрядники III группы как и IV имеют простейший искровой промежуток, отличающийся только диаметром электродов. Он состоит из двух латунных электродов, разделенных миканитовой шайбой .

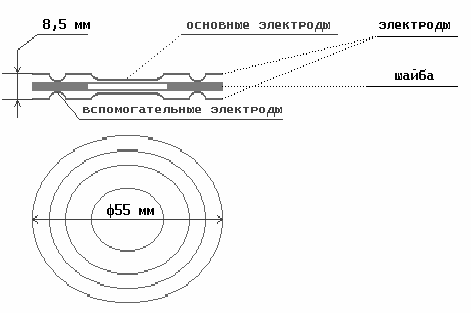

Рис. 13.2. Единичный искровой промежуток разрядников III группы.
