Маслобарьерная изоляция (мби)
Основу этой изоляции составляет минеральное трансформаторное масло, которое надежно заполняет изоляционные промежутки между электродами любой сложной формы и обеспечивает хорошее охлаждение конструкции за счет конвективного или принудительного движения
Допустимые рабочие напряженности в маслобарьерная изоляции составляют всего Е=40-60 кВ/см.
Достоинствами МБИ являются относительная простота конструкции и технологии, интенсивное охлаждение активных частей оборудования, а также возможность восстановления качества изоляции в эксплуатации путем сушки и замены масла. Основной недостаток МБИ − меньшая, чем у бумажно-масляной изоляции, электрическая прочность.

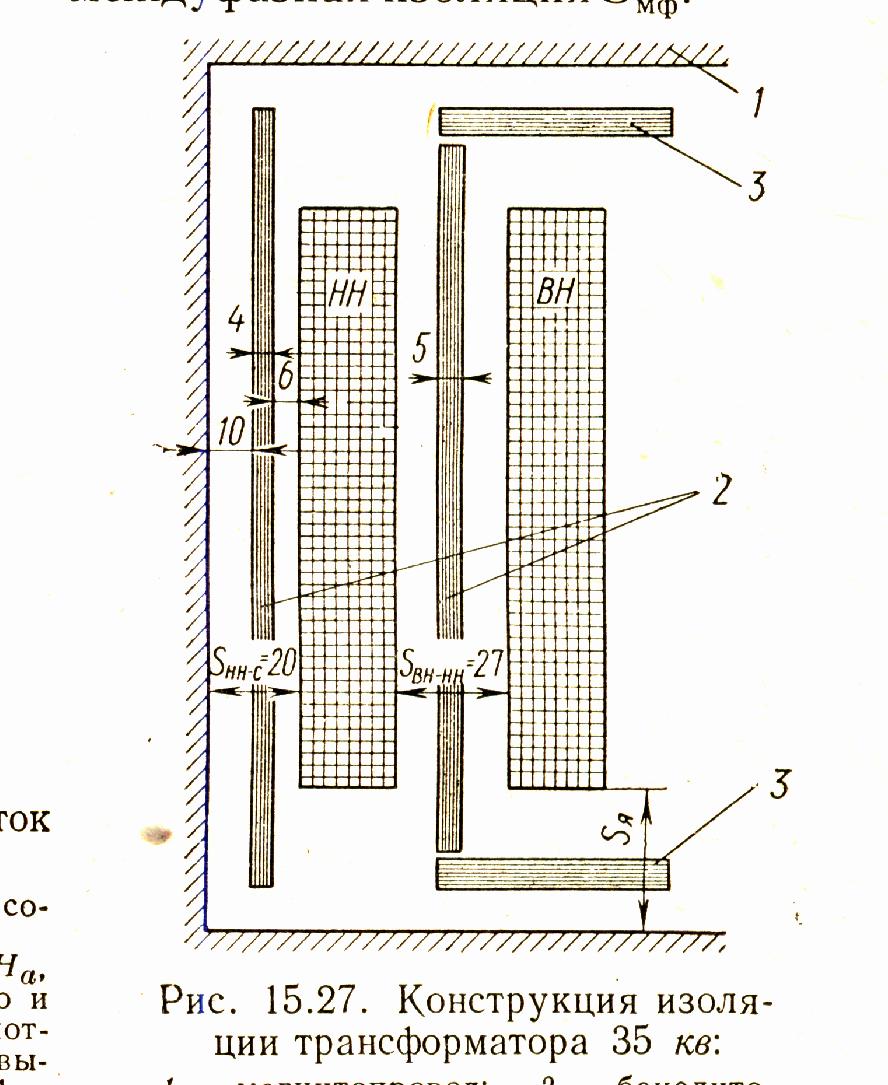

Рис. 20.2. Конструкция изоляции трансформатора 35 кВ: 1 – магнитопровод:
2 – обмотка ВН; 3 – обмотка НН; 4 – бакелитовые цилиндры: 5 – щитки из электрокартона
Изоляция на основе слюды
Изоляция статорных обмоток электрических машин подразделяется на главную и продольную.
Главная изоляция выполняется на основе слюды.
Такая изоляция может работать при напряженностях Е= 320-350 кВ/см.
На рис. 20.3 приведена конструкция изоляции генератора с воздушным охлаждением.

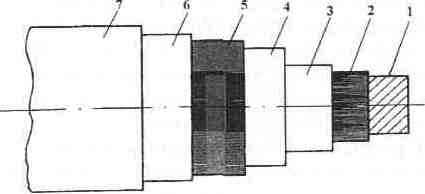

Рис. 20.3. Изоляция обмотки статора в пазу с воздушным охлаждением: 1 − проводник медный; 2 − изоляция между элементарными проводниками; 3 − изоляция между витками; 4 − корпусная изоляция; 5 − изоляция между слоями; 6 − сталь статора; 7 – клин
Пластмассовая изоляция
Пластмассовая изоляция в промышленных масштабах используется пока только в силовых кабелях на напряже ние до 220 кВ и в импульсных кабелях. Основным диэлектрическим материалом в этих случаях является полиэтилен низкой и высокой плотности.
Допустимые рабочие напряженности в полиэтиленовой изоляции составляют всего Е=25-40 кВ/см.
Cшитый полиэтилен в сравнении с обычными полимерами обладает улучшенными механическими свойствами, химической и термической стойкостью.

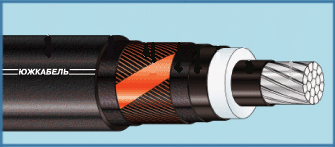

Рис. 20.4. Кабель с пластмассовой изоляцией: 1 − алюминиевая жила; 2, 5 − экран из полупроводящего полиэтилена; 3 − антиэмиссионный слой; 4 − изоляция (экструдированный полиэтилен; 6 − наполненная сажей крепированная бумага; 7 − свинцовая оболочка
Газовая изоляция
Газовая изоляция имеет ряд существенных достоинств:
термическая стабильность;
возможность после пробоя восстановления электрической прочности;
пожаробезопасность;
малые потери;
невысокая стоимость;
простота конструкции.
21. Корона на проводах лэп и защита от нее !!!!!Здесь объясни графики и рисунок подробно!
Корона бывает местной и общей. Местная корона возникает на неровностях провода ЛЭП, она допустима. А вот общая корона, которая возникает по всему периметру провода, недопустима по следующим причинам:
1. Она приводит к большим потерям.
2. Вызывает радиопомехи и акустический шум.
3. Приводит к коррозии провода.
Общая корона на проводе возникает, если радиус провода меньше минимально допустимого. Напряженность на проводе зависит от радиуса провода
Е
~.
где U − напряжение провода по отношению к земле; r – радиус провода.
На рис.21.1 показана напряженность на проводе Е в зависимости от радиуса. При напряженности ЕК возникает общая корона, поэтому радиус провода должен быть больше r min.
Рис. 21.1. Зависимость напряженности на проводе Е от радиуса провода r
Поэтому, чем выше номинальное напряжение ЛЭП, тем больше должен быть радиус провода.
Cуществует оптимальное число фаз расщепления: 330 – 2 составляющих; 500 – 3; 750 – 4; 1150 – 8. Но наибольшее влияние на максимальную напряженность электрического поля провода оказывает диаметр расщепления (рис.21.3).
Рис.21.2. Расщепленные провода
. Как видно из графика уменьшение диаметра менее Dопт приводит к резкому возрастанию Е и коронированию.
Рис. 21.3. Зависимость максимальной напряженности электрического поля провода от диаметра расщепления
