1. Грозащитный трос, его назначение, защитный угол троса

2. Определение числа ударов молнии в ЛЭП и числа аварий на ЛЭП на металлических опорах

3. Определение числа ударов молнии в ЛЭП и число аварий на ЛЭП на деревянных опорах

4. Устройство и назначение трубчатого разрядника и РДИП

5. Назовите основные виды молниезащиты подстанции

6. Два способа защиты подстанции от прямых ударов молнии.

7. При каких условиях допускается установка молнии отводов на трансформаторных порталах?

8. Что такое подход к подстанции, зачем он нужен, как выбрать его длину?

9. Три методики расчёта зон защиты молниеотводов

10. Виды заземления подстанции

11. Назовите группы вентильных разрядников и марки разрядников относящихся к этим группам.

12. Устройство и назначение вентильных разрядников IVгр

13. Устройство и назначение вентильных разрядников IIIгр

14, Устройство и назначение вентильных разрядников II гр.

15. Устройство и назначение вентильных разрядников I гр

16. Как меняется напряжение на вентильном разряднике при его срабатывнии (изобразите графически)?

17. Устройство и назначение ограничителей напряжения

18. Устройство и назначения МРК и ИРМК

19. Изоляция воздушных линий электропередач

20. Основные виды внутренней изоляции

21. Корона на проводах ЛЭП и защита от нее

22. Экологическое влияние воздушных линий и распределительных устройств

1) режимы нейтрали 2)Заземление подстанции 3)емкостный эффект 4)Коммутационные перенапряжения при включении ЛЭП 5)Коммутационные перенапряжения при автоматическом повторном включении ЛЭП 6)Старение изоляции 7)Методы испытаний изоляции 8)Испытательные установки переменного тока 9)Импульсные испытательные установки

10. Шаровой измерительный разрядник.

1. Грозащитный трос, его назначение, защитный угол троса

ЛЭП U=110 кВ и выше на металлических опорах должны быть защищены от ПУМ тросами на протяжении всей длины

Защитный угол троса  ,это угол между прямой, проходящей через трос и провод, и вертикальной линией. Защитный угол обычно  = 20-30. Такой угол обеспечивает вероятность прорыва P_пр 0,002-0,003.

Вероятность прорыва молнии, без трос можно определить по формуле:

lg Р_пр = - 4, где h – высота опоры.

а) б)

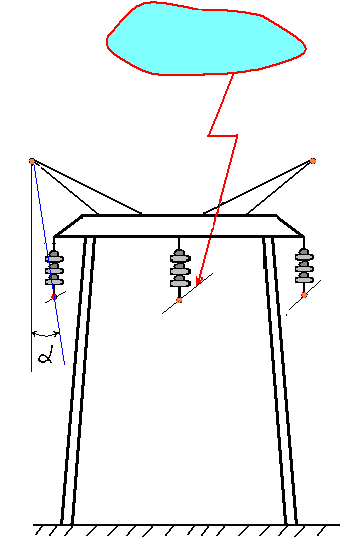

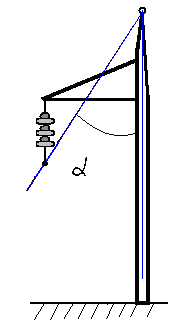

Рис. 1.1. Защитный угол троса: а) положительный; б) отрицательный

То есть, чем меньше , тем меньше вероятность прорыва и выше показатель грозоупорности ЛЭП. На подходах  < 20 , чтобы исключить вероятность прорыва. Но

уменьшение угла не целесообразно, так как оно может привести к схлестыванию троса и провода во время гололеда во время пляски проводов. Схлестование тем вероятнее, чем меньше угол . Вероятность прорыва молнии минуя трос можно снизить путем применения подвески тросов с отрицательным углом защиты (рис. 1.1б), т.е. путем смещения тросов за пределы расположения проводов [2]. Этот способ применяется для сверхвысоких напряжений (500 кВ и выше), однако это увеличивает вероятность прорыва молнии на средний провод.
