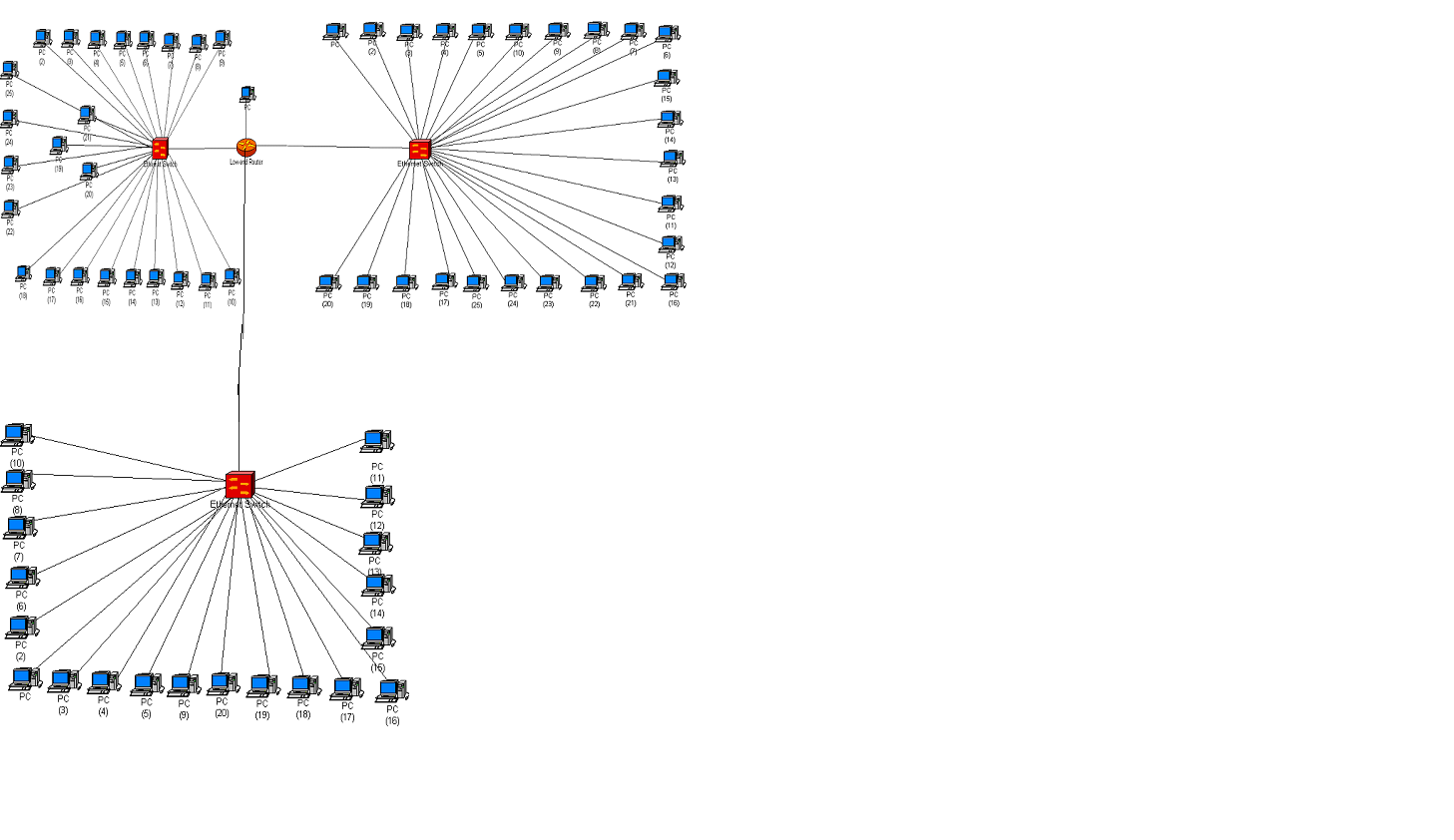

3.3.Архитектура сети
Производственный цех
Административное здание
Рис. 4
3.4.Размещение оборудования
Предварительное размещение оборудования по этажам административного блока представлено на рисунке 5.
. . .
. . .
Этаж 2
2.1
2.5
2.10
2
. . .
Этаж 1
1.1
1.5
1
Рис 5.
Предварительное размещение оборудования по этажам производственного цеха представлено на рисунке 6.
Этаж 2
2.11
2.5
. . . Этаж 1 1.1 1.3 3
Рис 6.
Обозначение оборудования:
Коммутатор
Вычислительная машина
Маршрутизатор
Специализированная вычислительная
машина
+
3.5.Качество обслуживания
Технология Gigabit Ethernet не поддерживает концепцию качества сервиса, так как время задержки пакетов на магистрали сети меньше времени задержки их на станциях в сотни тысяч раз, вследствие чего необходимость рассмотрения данного вопроса на этапе проектирования отсутствует.
4.Вывод
Выполнено проектирование высокоскоростной вычислительной сети для организации: ОАО “Челны-бройлер”
Приведен перечень возможностей локальной сети
Приведены возможные способы реализации сети
Определён рекомендованный список оборудования, для локальной сети
Разработана и оптимизирована модель архитектуры сети
Приведена предварительная схема размещения оборудования в зданиях.
Приведена схема топологии сети Административного корпуса.
5.Список литературы.
Компьютерные сети. 4-е изд. / А.Э. Таненбаум. — СПб.: Питер, 2003
Компьютерные сети. 3-е издание. Учебник./ В. Олифер, Н. Олифер.--- С-Петербург, Питер,2006 г.
КОМПЬЮТЕРНЫЕ СЕТИ И ТЕЛЕКОММУНИКАЦИИ. / Г. Аверин—Екатеринбург, 2009
Проектирование локальной вычислительной сети./ Л.Ф. Гайсина – Оренбург,2011
