Цель
Данный проект содержит рекомендации по проектированию корпоративной информационной сети Набережночелнинской птицефабрики.
Проект разбит на двенадцать частей. Первая часть содержит методику подготовки к проектированию сети, вторая часть - анализ исходных данных, третья часть - сетезависимая часть сети, четвертая часть – кабельная система сети, пятая часть – система энергообеспечения и температурный режим в помещениях, шестая часть – сетезависимая часть сети и транспортный уровень, седьмая часть – решения по защите информации, бесперебойному питанию, резервному копированию и антивирусной защите, восьмая часть – ведомость оборудования и материалов, девятая часть – программы и процедуры, а также параметры настроек, десятая часть – оценка работоспособного сети, одиннадцатая часть – документы по комплектации сети и расчет затрат, двенадцатая часть – документы для реализации сети.
Оглавление
1. Подготовка к проектированию сети 4
1.1. Общие сведения о предприятии 4
1.2. Размещение производственных и административных зданий 4
1.3. Необходимость создания сети 5
1.4. Назначение использования сети 5
1.5. Характер выполняемых работ 5
1.6. Требования и ограничения 5
2. Анализ исходных данных 7
2.1. Масштаб проектируемой сети 7
2.2. Варианты трафика 7
2.3. Объемы и интенсивность трафика 8
2.4. Оценка параметров и ограничений 8
3. Сетезависимая часть сети 10
3.1. Выбор основных сетевых технологий 10
3.2. Коммуникационные функции 10
3.3.Архитектура сети 11
3.4.Размещение оборудования 11
12
12
3.5.Качество обслуживания 12
4.Вывод 12
5.Список литературы. 14
1. Подготовка к проектированию сети
1.1. Общие сведения о предприятии
Предприятие: Россия, Республика Татарстан, г. Набережные Челны, Стройбаза, а/я 4 Организация размещена в разделе «Птицефабрики Набережных Челнов» рубрики «Пищевая промышленность, пищевые предприятия» нашего справочника. Региональная принадлежность организации - Набережные Челны и Тукаевский район, Республика Татарстан, Россия. Компания НАБЕРЕЖНОЧЕЛНИНСКАЯ ПТИЦЕФАБРИКА находится по адресу Стройбаза, а/я 4 в Набережных Челнах. Связаться с администрацией можно по телефонам (8552)44-37-84 используя код города 8552.
Почтовый адрес: 423808, Набережные Челны г. Стройбаза
Телефон/Факс (8552)573784
Набережночелнинская птицефабрика занимается реализацией яйца, мяса и яичного порошка.
Штат состоит из 160 человек.
Административное здание – 87 человек.
Производственный цех – 73 человек.
1.2. Размещение производственных и административных зданий
Набережночелнинская птицефабрика состоит из двух зданий: производственного и административного. Административное здание имеет 2 этажа. Ширина здания-19.5 м, длина здания-19.5 м, высота здания-10 м. Площадь этажа-380 м2, высота этажа-5 м. Производственное здание имеет 2 этажа. Ширина здания-50 м, длина здания-100 м, высота здания-20 м. Площадь этажа-5000 м2, высота этажа-10 м.
План размещения зданий приведен на рис. 1.1, 1.2 рис.2.1, 2.2.

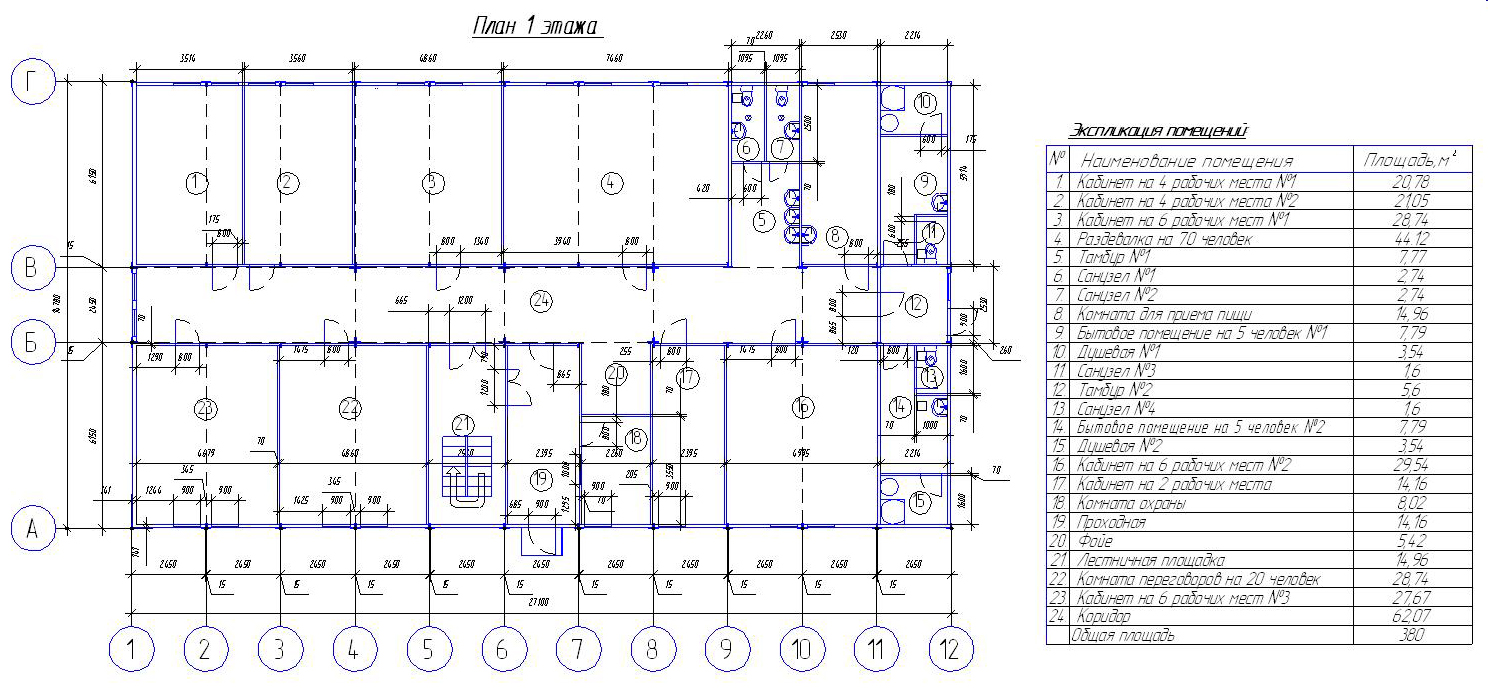

Рис. 1.1

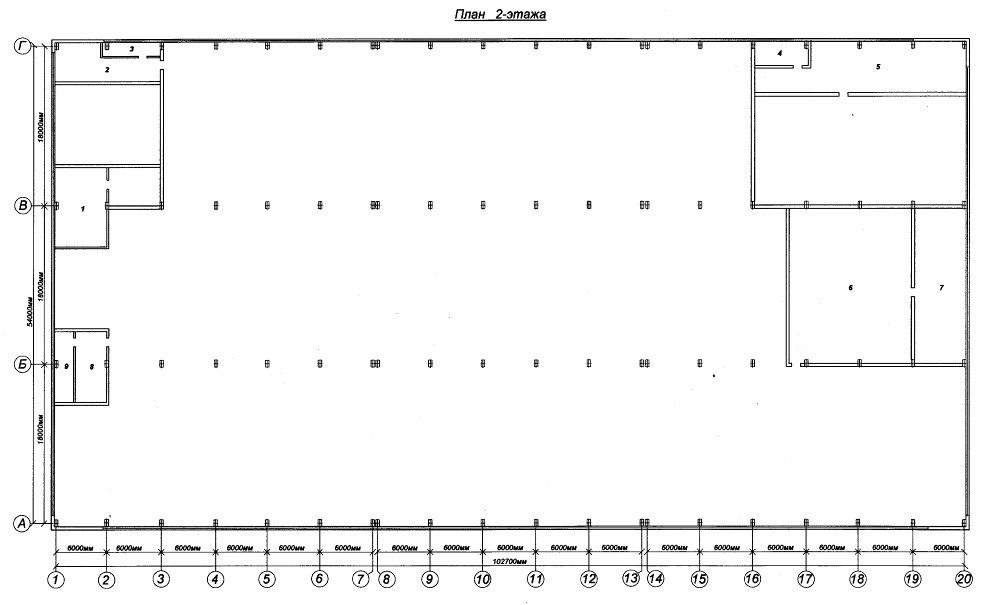

Рис. 1.2

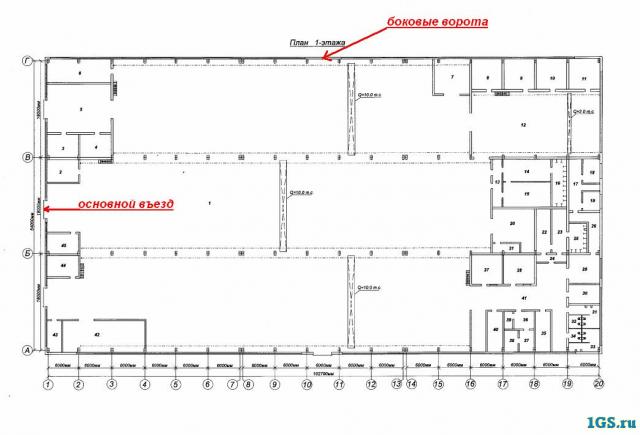

Рис. 2.1

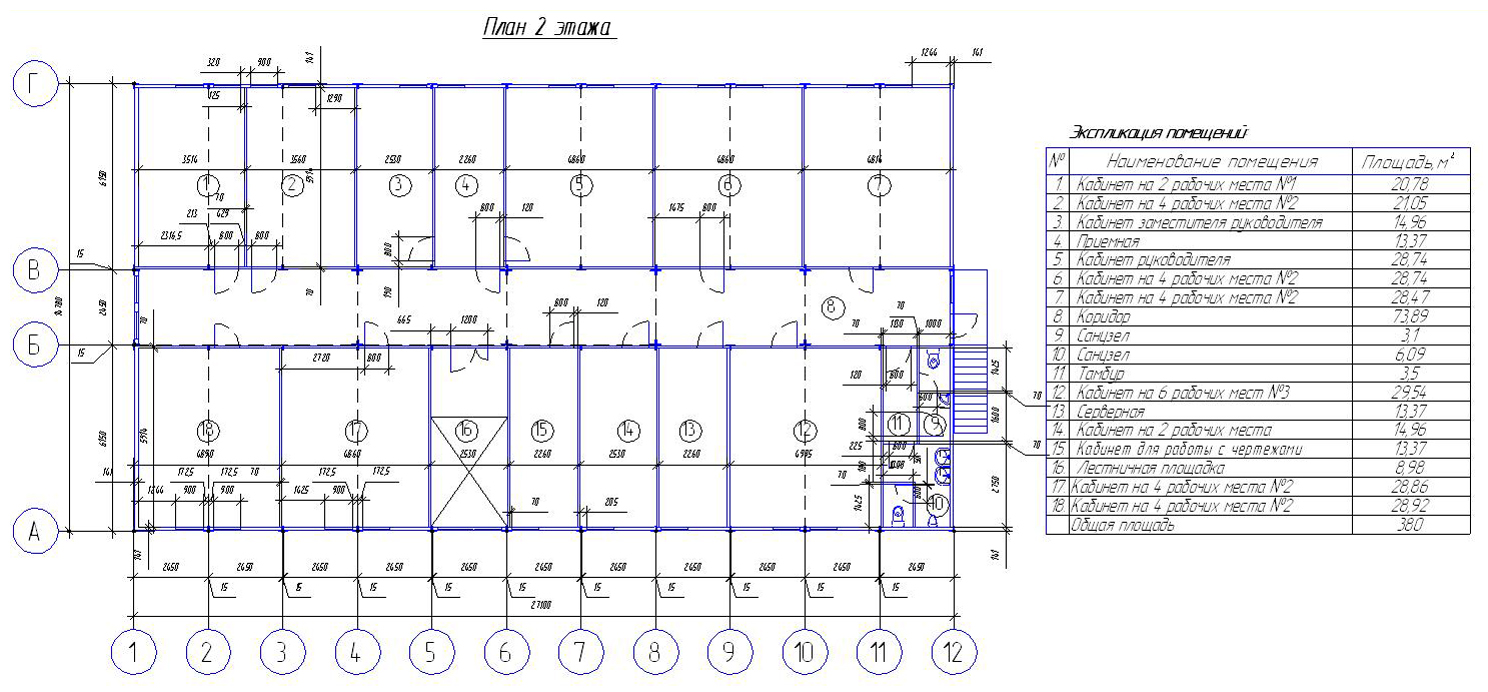

Рис. 2.2
1.3. Необходимость создания сети
Корпоративная вычислительная сеть птицефабрики обеспечивает доступ к данным закупки сырья и сбыта продукции и процедурам их обработки. Также для автоматизации производственного сектора и контроля выпуска продукции.
1.4. Назначение использования сети
Сеть, предназначенная для административного управления, помогает в составлении заказов сырья, каналов сбыта продукции, для управления производственными процессами.
1.5. Характер выполняемых работ
Подготавливается информации о характере выполняемых работ в среде вычислительной сети. При этом необходимо учесть возможность решения задач, связанных с работой с распределенной базой данных, обработкой изображений. Для сетей промышленного назначения необходим высокий класс работы приложений в реальном времени.
1.6. Требования и ограничения

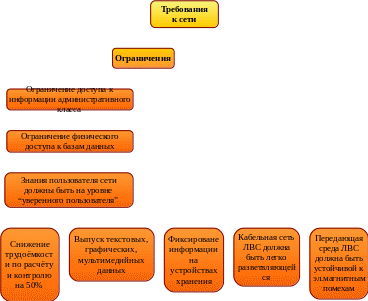

Как и любой объект, локальная сеть имеет ряд ограничений, которые прямо или косвенно влияют на качество её работы, а тек же требования, которым она сама должна удовлетворять. Пример таковых параметров
приведён ниже.
2. Анализ исходных данных
2.1. Масштаб проектируемой сети
Из-за наличия нескольких производственных площадок у предприятия, причем эти площадки территориально отстоят друг от друга на значительном расстоянии, используется корпоративная сеть. Сеть распределена по местам сбора и обработки данных, но сохраняется возможность взаимного обмена между сегментами сети, что способствует разделению необходимой информации по типам решаемых задач. Данные упорядочиваются, сокращается время на поиск информации, уменьшается вероятность ошибок. Стоит напомнить, что в любом предприятии существуют базы данных, ОАО “Челны-бройлер” не является исключением. Наиболее предпочтительной моделью баз данных является реляционная модель, которая строится на понятии отношения. Она обладает несколькими определяющими преимуществами:
максимальная функциональность
простота реализации
приемлемая цена
Всего в сети 70 PC
Административное здание 50 PC
Производственный цех 20 PC
Расстояние м/у станциями не превышает 5м. (сквозь стены)
