При расчете клеефанерной панели производят следующие проверки:

1) растянутой обшивки на прочность:

σ= , где

М – расчетный изгибающий момент;

W_пр.ф. – момент сопротивления, приведенный к фанере;

R_фр – расчетное сопротивление фанеры растяжению;

k_ф=0,6 для фанерымарки ФСФ ( 0,8 – для бакелизированной фанеры) – коэффициент, учитывающий ослабление сечения стыком «на ус».

2) сжатой обшивки на устойчивость:

, где

ϕ_ф – коэффициент продольного изгиба

, при а/δ≥50,

, при а/δ<50, где

а – расстояние между ребрам в свету,

δ – толщина фанеры.

3) верхней обшивки на местный прогиб от сосредоточенной силы Р=1,2 кН:

, где .

4) на скалывание по клеевому шву (в местах приклейке ребер к обшивкам):

, где

b_ст – суммарная ширина ребер каркаса;

R_фск – расчетное сопротивление фанеры скалыванию.

5) по прогибам:

, .

Клеефанерные панели стен рассчитывают на изгиб от вертикальной нагрузки и собственного веса. Предельный прогиб = .

Панели с деревянным каркасом и плоскими асбестоцементными обшивками имеют такую же конструкцию и размеры, как и клеефанерные панели. Их применяют в холодных и утепленных покрытиях и помещениях с асбестоцементной и рулонной кровлей, потолок которых должен быть несгораемым.

Обшивки соединяются с каркасом шурупами, которые обладают податливостью, необходимой для соединения разнородных материалов. Эти панели работают и рассчитываются по прочности асбестоцементной обшивки на растяжение при изгибе, по прочности соединений и по прогибам, как балки составного сечения на податливых связях.

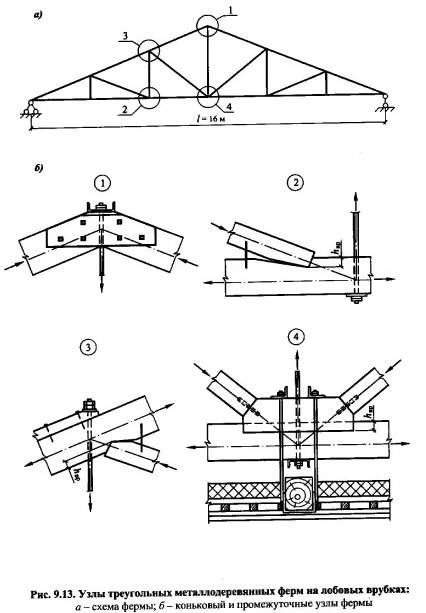

23) Фермы на врубках. Схемы ферм, применение, конструкции узлов, расчет.

Фермы на лобовых врубках - один из самых старых и надежных видов деревянных ферм. Основной тип - треугольная ферма с нисходящими сжатыми раскосами и растянутыми стойками-тяжами из круглой стали. Фермы изготавливаются из бревен или брусьев. Для нижнего пояса используется древесина 1-го сорта. Ширина сечения поясов и решетки принимается одинаковой, а высота определяется расчетом.

Опорный узел решается лобовой врубкой с одним или двумя зубьями либо лобовым упором на металлических натяжных хомутах, передающих усилие от вкладыша, в который упирается верхний пояс, на накладки, соединенные с нижним поясом при помощи болтов и нагелей. Последнее решение более надежно, чем врубка, так как исключена работа на скалывание «хвоста» фермы.

Коньковый узел выполняется простым лобовым упором и перекрывается парными деревянными накладками на болтах и нагелях. Ухты примыкания раскосов к поясам выполняются при помощи лобовых врубок с одним зубом и дополнительно крепятся болтами или скобами для предотвращения случайного выхода из плоскости. Исключение составляет средний узел нижнего пояса, где сходятся два раскоса, которые упираются в специальную бобышку со скошенными торцами. Введение такой бобышки позволяет уменьшить ослабление нижнего пояса врезками.

Стыки верхнего пояса ферм осуществляются, как правило, в узлах лобовым упором и перекрываются парными накладками на болтах. Стыки нижнего пояса ферм пролетом до 12 м устраивают в центральном узле, а в фермах пролетом свыше 12 м - в местах перелома нижнего пояса для образования строительного подъема. Стыки нижнего пояса также перекрываются парными деревянными накладками на болтах и нагелях. Высота накладок равна высоте пояса, а толщина накладок принимается равной 0,5 толщины нижнего пояса.

Для снижения напряжений в ослабленных врубками сечениях поясов ферм из брусьев, центрирование в опорных и промежуточных узлах производится по центру ослабленного сечения поясов. Подвесной потолок крепится только к узлам нижнего пояса. Порядок расчета ферм на лобовых врубках аналогичен расчету других видов деревянных ферм, отличие состоит лишь в конструировании и расчете лобовых врубок .

Расчет.

После определения усилий в элементах ферм, порядок конструктивного расчета ферм на лобовых врубках следующий:

- определяется ориентировочно площадь сечения верхнего и нижнего поясов в опорной панели по известным формулам у четом ослаблений сечений врубками;

- конструируется и рассчитывается опорный узел

- проверяется сечение верхнего пояса: при узловой нагрузке - по формулам для центрально-сжатых элементов; при внеузловой нагрузке - по формулам для сжато- изгибаемых элементов;

- конструируется и рассчитывается коньковый узел (лобовой упор с деревянными накладками), промежуточные узлы (как лобовые врубки с одним зубом), стыки нижнего пояса, подбирается сечение стоек-тяжей, рассчитываются шайбы под тяжи, а также вкладыши и накладки;

- проверяются элементы фермы на монтажные усилия во время подъема, назначается величина строительного подъема.
