16) Основания под рулонную кровлю. Конструкция и расчет.

В качестве основания под трехслойную рубероидную кровлю устраивается настил из двух слоев досок. Верхний защитный слой из досок толщиной 16—25 мм и шириной не более 100 мм укладывается под углом 45° к доскам нижнего настила. Нижний — рабочий слой из досок толщиной 19—30 мм (по расчету) для лучшего проветривания всего настила устраивается разреженным. Доски настила соединяются гвоздями.

В покрытиях отапливаемых зданий для укладки утеплителя применяется одинарный дощатый настил, толщина досок которого определяется расчетом. Соединение досок между собой может быть впритык или вчетверть.

При устройстве кровли из волнистых асбестоцементных или стеклопластиковых листов или других видов кровли (черепица, кровельная сталь и др.) применяется настил (обрешетка) из брусков, расположенных друг от друга на расстоянии, зависящем от материала кровли.

Такое же решение применяется для стенового ограждения.

В некоторых случаях, в особенности в северных районах страны, при неблагоприятных климатических условиях целесообразно деревянные настилы и обшивки выполнять из заранее заготовленных щитов заводского изготовления.

Размеры щитов устанавливаются в зависимости от шага прогонов, высоты этажа здания и условий транспортирования и монтажа. Доски щитов с помощью планок сшиваются гвоздями.

Для предотвращения увлажнения в процессе строительства рекомендуется оклеивать наружную грань щитов слоем битумокартона, который будет служить пароизоляцией, либо одним из слоев кровли.

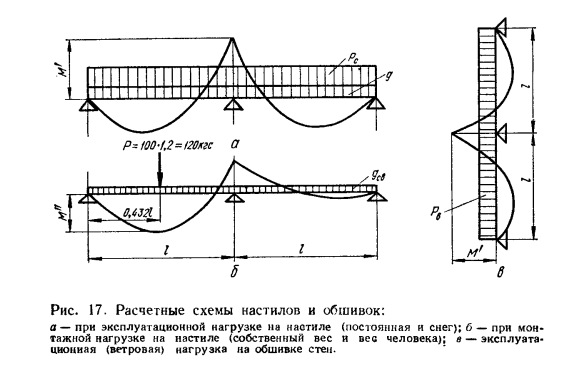

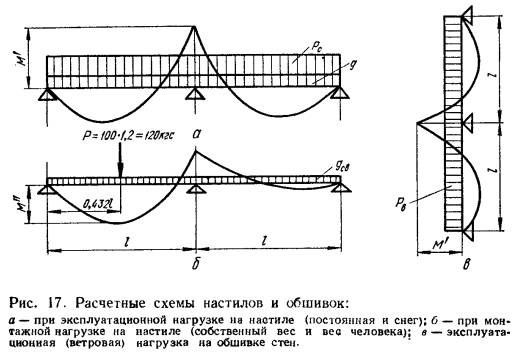

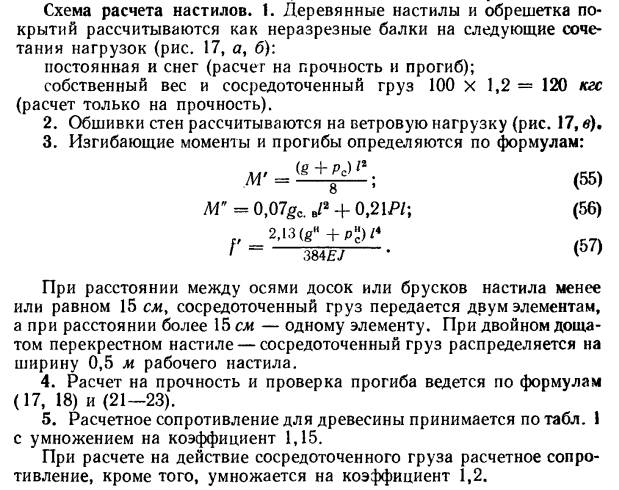

При расстоянии между осями досок или брусков настила менее или равном 15 см, сосредоточенный груз передается двум элементам, а при расстоянии более 15 см — одному элементу. При двойном дощатом перекрестном настиле — сосредоточенный груз распределяется на ширину 0,5 м рабочего настила.

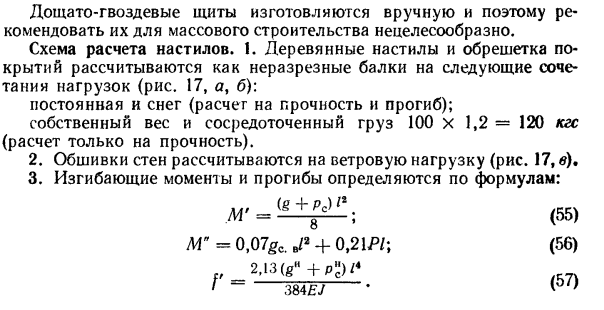

- Расчет на прочность и проверка прогиба ведется по формулам (17, 18) и (21—23).

- Расчетное сопротивление для древесины принимается по табл. 1 с умножением на коэффициент 1,15.

При расчете на действие сосредоточенного груза расчетное сопротивление, кроме того, умножается на коэффициент 1,2.

17) Основания под кровлю из штучных материалов. Конструкция и расчет.

О снование под кровлю из штучных материалов может быть выполнено в виде обрешетки, для его изготовления используются деревянные бруски, расположенные друг от друга на расстоянии а: -50см для шифера; -25см для плоской оцинкованной стали; -32см для металлочерепицы. Сплошной настил делается в том случае, когда в качестве покрытия используются асбестоцементные плитки. Обрешетка в скатных кровлях работает на косой изгиб.

П ри устройстве основания необходимо соблюдать 2 основных требования: все его элементы должны быть плотно закреплены на несущих конструкциях, а их стыки над стропилами - располагаться в разбежку. Кроме того, заданное расстояние между досками или брусками - обрешетинами - должно строго соблюдаться по всей поверхности основания.

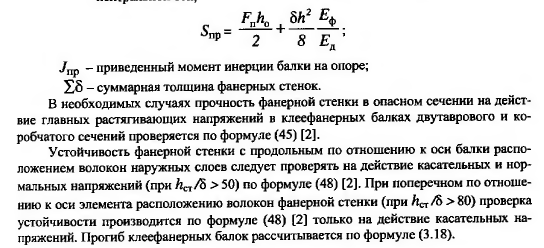

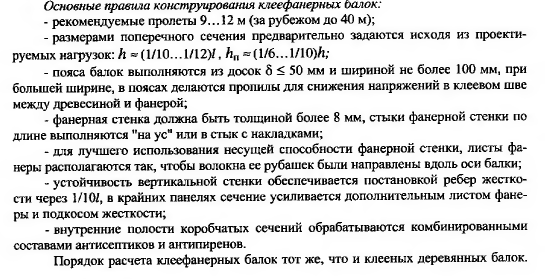

19) Клеефанерные балки. Виды, область применения, конструкция и расчет.

Одним из путей снижения массы деревянных балок является применение клеефа- нерных балок. Вместе с тем клеефанерные балки имеют пониженную огнестойкость. Об¬ласти применения кпеефанерных балок те же, что и клееных деревянных балок: прого¬ны покрытий, ребра клеефанерных панелей и т.д. Клеефанерные балки состоят из до¬щатых поясов и фанерной стенки. Для изготовления таких балок используются пилома¬териалы хвойных пород 1-го и 2-го сортов и водостойкая фанера марок ФСФ и ФБС (см. параграф 2.9). Требования к качеству изготовления клеефанерных конструкций аналогичны требованиям к изготовлению КДК (см. главу 13).

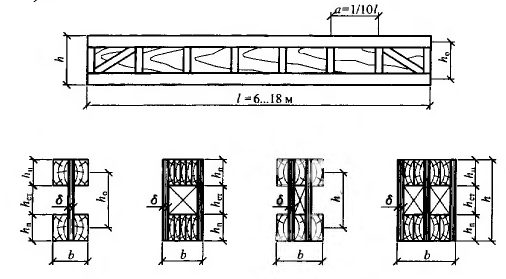

Клеефанерные балки с плоской фанерной стенкой и типы поп. сечений.

С волнистой стенкой
