2 6) Двускатные пятиугольные фермы из дощатоклееных блоков. Схемы ферм, применение, конструкции узлов, расчет.

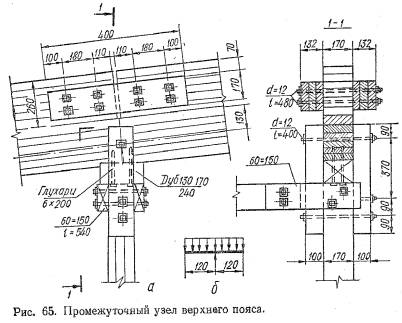

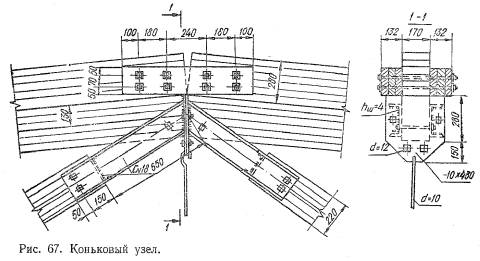

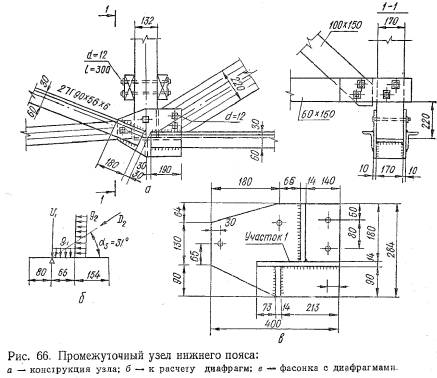

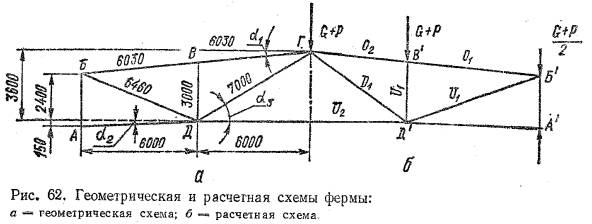

Клеедеревянные фермы заводского изготовления в основном имеют пролеты 18-30м и высоту равную 1/6 пролета. Пятиугольная клеедеревянная ферма имеет малые уклоны верхнего пояса. Она служит основой для деревянных покрытий с рулонной формой. Ферма имеет треугольную со стойками схему решетки. Верхний пояс состоит из четырех клеедеревянных стержней прямоугольного сечения, которые соединяются в узлах эксцентрично по отношению к их осям. Средние панели нижнего пояса и опорные раскосы, в которых в которых действуют большие растягивающие усилия, делаются из двойных стальных уголков. Сжатые стойки и средние раскосы, в которых действуют небольшие знакопеременный усилия, делаются клеедеревянными. Такие фермы относятся к менее экономичным типам ферм.

Расчет смотри в учебнике «Иванов_Конструкции из дерева и плстмасс_1981_392» стр.145 и далее.

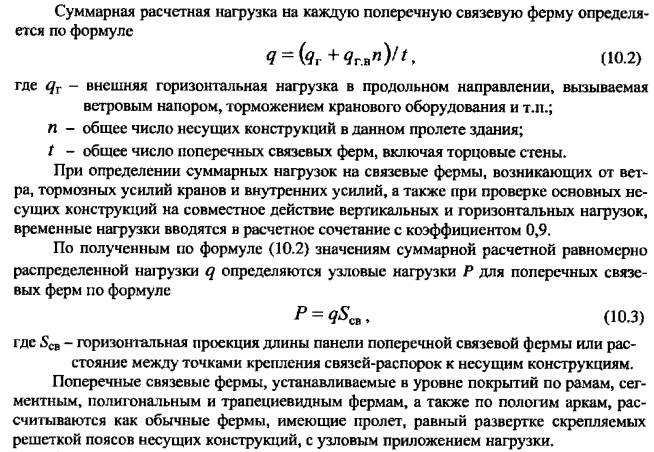

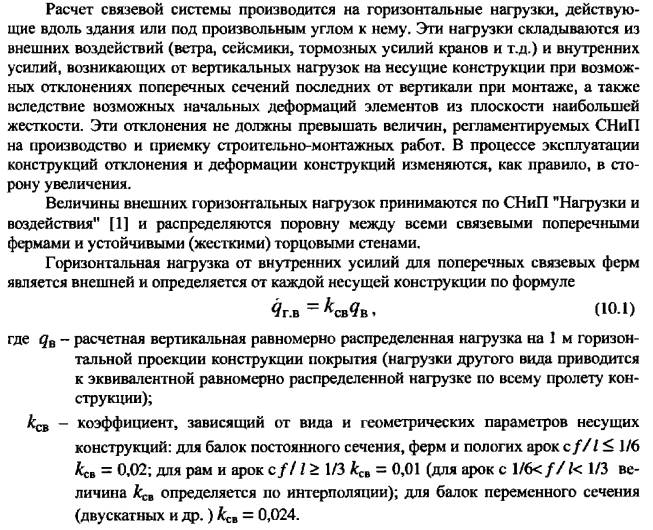

27) Обеспечение пространственной устойчивости плоскостных деревянных конструкций. Связи, их виды, конструкция и расчет.

Плоскостные несущие деревянные конструкции (балки, арки, рамы, фермы) предназначены для восприятия нагрузок, действующих в их плоскости. В зданиях и сооружениях плоскостные несущие конструкции при помощи связей в продольном направлении объединяются в общую систему, которая доводится до неподвижных частей (фундаментов) и сооружений. Эта система должна обеспечивать пространственную неизменяемость, устойчивость, прочность и жесткость конструкций от воздействия внешних сил любого направления при расчетном сочетании нагрузок. Для восприятия связевой системой этих нагрузок необходимо надежное взаимное крепление элементов связей между собой и с несущими конструкциями.

По конструктивным особенностям различают связи: горизонтальные (скатные) – с раскосной или крестовой решеткой (рис. сверху); вертикальные (наклонные) – в виде связевых ферм или распорок (рис. сснизу).

28) Кружально-сетчатые своды. Конструкция, применение, расчет.

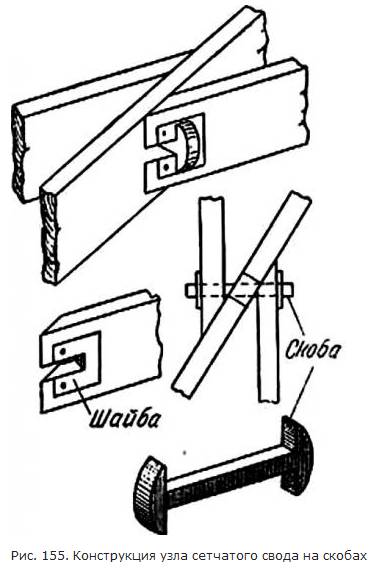

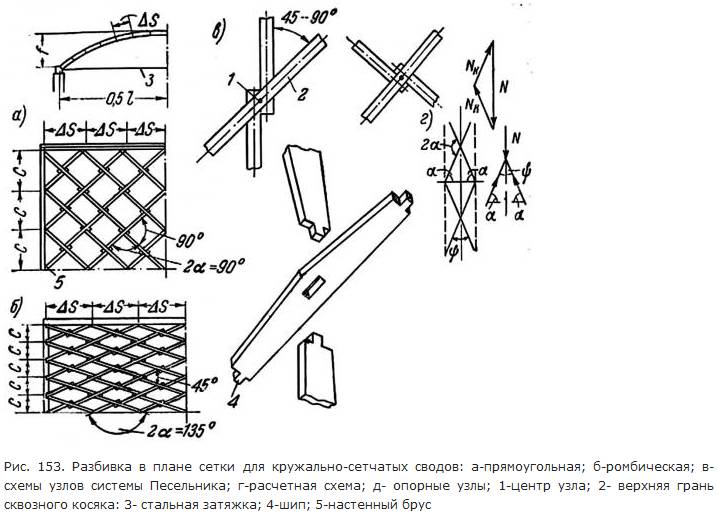

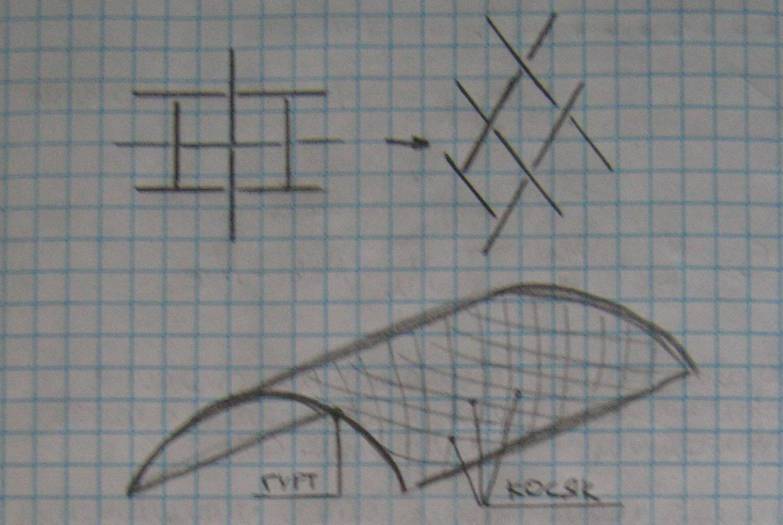

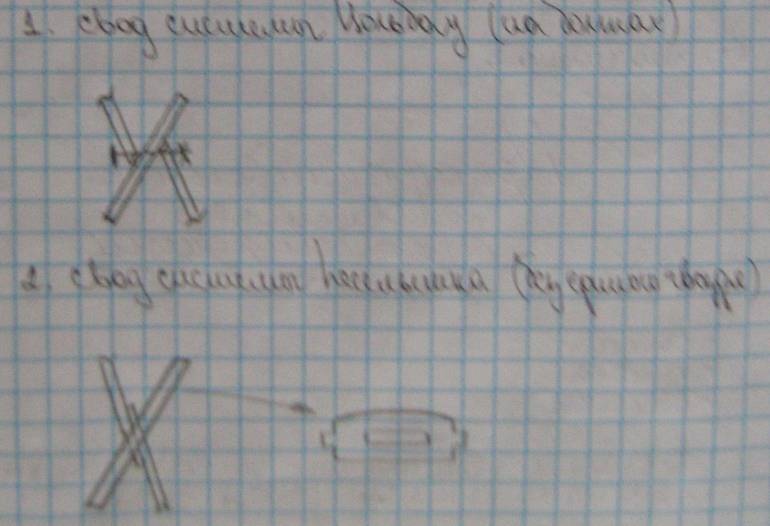

Кружально-сетчатый свод является пространственной конструкцией из однообразных дощатых, поставленных на ребро элементов (косяков), идущих по двум пересекающимся направлениям. Пролеты, перекрываемые кружально-сетчатыми сводами из косяков цельного сечения, ограничены предельными размерами сечений пиломатериала и не превышают 18—20 м, но встречаются и большие пролеты до 50м. Узловые сопряжения в сетке свода образуются при помощи врубок (рис. 153, в) или стальных креплений (болтов, а иногда и скоб) (рис. 154, 155).

Кружально-сетчатые своды применяют в: 1) амбары, сараи, склады; 2) производственные помещения; 3) манежи; 4) гаражи; 5) ангары; 6) спортивные залы; 7) выставочные павильоны; 8) театры, кино и концертные залы; 9) мансарды жилых домов; 10) дачи.

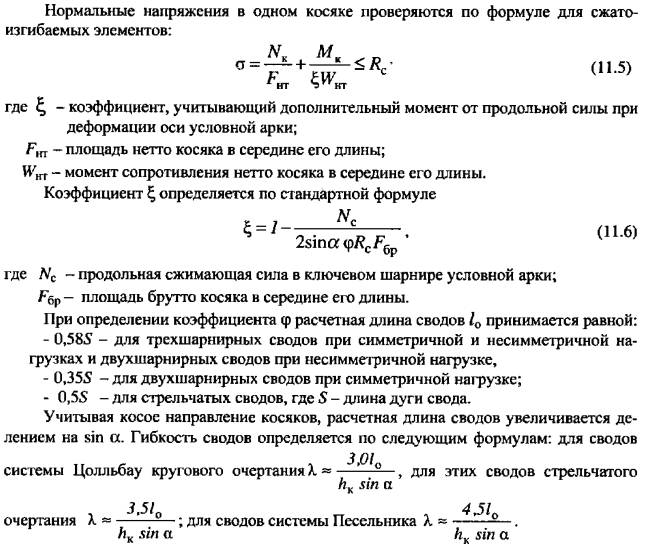

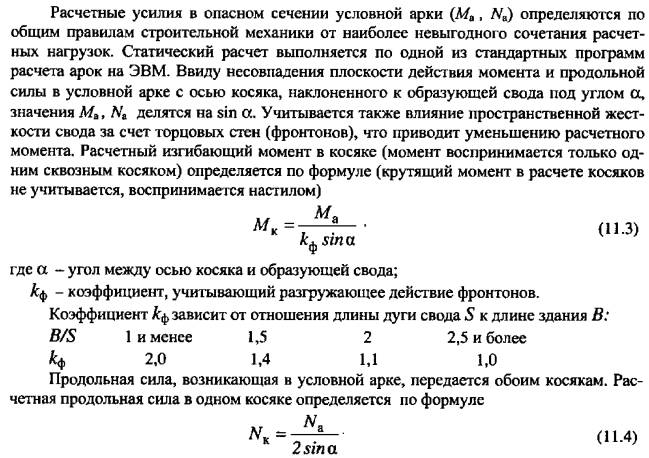

Р асчет КСС:

30. Воздухоопорные пневматические консрукции. Область применения. Особенности конструкции.

Появившись около двадцати лет назад, пневматические строительные конструкции быстро нашли широкое применение.

Это объясняется многими преимуществами их по сравнению с применяемыми до сих пор строительными конструкциями.

Пневматические конструкции уникально легки и предельно компактны в сложенном виде. Они легко перевозятся любым видом транспорта и возводятся в кратчайшие сроки, измеряемые часами, без тяжелых вспомогательных приспособлений. С помощью пневматических конструкций можно перекрывать помещения больших объемов и площадей. Они обладают сейсмостойкостью и в процессе эксплуатации не могут обрушиться.

Вместе с тем срок службы их не более 10—12 лет.

Учитывая вышеперечисленные свойства, пневматические строп- тельные конструкции рекомендуются для применения в покрытиях быстровозводимых временных или сборно-разборных сельскохозяйственных, промышленных и общественных зданий (склады, укрытия техники и оборудования, сезонные здания цехов и мастерских, закрытые спортивные площадки, бассейны, выставочные павильоны, цирки, гаражи и т. п.). Кроме того, они могут применяться как укрытия для зимнего строительства и опалубки при возведении железобетонных и сборке крупногабаритных конструкций.

Особенно эффективно применение их в удаленных, мало освоенных и сейсмических районах страны.

Пневматические строительные конструкции состоят из воздухонепроницаемых оболочек, в которых поддерживается постоянное избыточное давление воздуха. Оболочки изготовляются из воздухонепроницаемых синтетических тканей с резиновым или поливинилхлоридным покрытием и армированных капроновыми сетками синтетических пленок, физико-механические характеристики этих тканей и пленок приведены в табл. 12.

Воздухоопорные конструкции представляют собой незамкнутые пневмооболочки цилиндрической или сферической формы или их сочетания (табл. 69). Оболочки работают совместно с воздухом помещения, находящимся под избыточным давлением, величина которого устанавливается расчетом и практически составляет от 0,001 до 0,01 amм или от 10 до 100 кгс/м2

Воздухоопорные конструкции применяются, в основном, холодные, но могут быть и утепленные. В этом случае применяются двухслойные ткани с эластичным утеплителем.

Наиболее рациональными воздухоопорными конструкциями как по изготовлению, так и для эксплуатации являются цилиндрические (рис. 92, б, в).

Они просты при раскрое, в процессе изготовления и при устройстве и ремонте заводских и монтажных швов.

Соединения воздухонепроницаемых тканей выполняются путем прошивки нитями, на клею или сочетанием прошивки со склеиванием. Швы, как правило, гермегизпруются с наружной и внутренней сторон тканевыми лентами на клею.

Армированные пленки соединяются с помощью тепловой сварки, а также сочетанием прошивки со склеиванием.

Конструкция соединительных швов выбирается в зависимости от условий работы оболочки, типа склеиваемых прорезиненных тканей и клея. Виды заводских швов и рекомендуемые клеи для их выполнения приведены в [24]. Монтажный шов показан на рис. 93.

Воздухоопорные конструкции крепятся к основанию с помощью лотков или труб, расположенных по периметру оболочки и заполняемых песком или водой. Более надежным считается крепление к винтовым (штопорным) металлическим анкерам (рис. 94, б).

В последнем случае для более равномерной передачи растягивающих усилий на анкерные устройства в нижней части оболочки крепятся катенарные пояса. Катенарный пояс выполняется из полосы ткани шириной 1 —1,5 м, очерченной в нижней части по окружностям или параболам. К криволинейным частям пояса закрепляется трос с помощью лент ткани и клеешнтых швоз.

В местах пересечения кривых пояса трос выступает наружу и имеет специальные петли, которыми закрепляется к анкерам.

По опорному контуру оболочка герметизируется путем заведения нижнего внутреннего края оболочки в грунт или в материал пола и закрепления к контурным устройствам.

Для создания внутреннего избыточного давления при подъеме оболочки и поддержания его в процессе эксплуатации воздухоопорная конструкция снабжается двумя центробежными или осевыми вентиляторами. Мощность каждого вентилятора подбирается по расчету в зависимости от скорости подъема оболочки и потерь воздуха в процессе эксплуатации.

Для предотвращен и я резкого падения внутреннего давления воздуха в помещении воздухоопорные конструкции оснащаются шлюзами или вращающимися дверьми (рис. 94, а). Шлюзы могут устраиваться как воздухоопорные, так и из жестких конструкций. Оболочки устраиваются полностью или частично светопрозрачными.
