Программирование на языке Ассемблера. Использование подпрограмм – процедур и подпрограмм – функций.
Подпрограммы на языке программирования ASM-51 выносятся отдельно от основного текста программы. Обычно подпрограммы размещают после основного текста программы для того, чтобы случайно не передать управление подпрограмме не оператором вызова подпрограммы. Это может произойти из-за того, что ассемблер назначает адреса операторам в порядке их написания.
Исходный текст подпрограммы начинается с метки, которая одновременно является именем подпрограммы. Именно это имя указывается в качестве операнда в команде вызова подпрограммы LCALL. Возвращение из подпрограммы на оператор, следующий за оператором вызова подпрограммы осуществляется оператором RET. Все операторы, которые должны быть выполнены в подпрограммы располагаются между меткой, обозначающей имя подпрограммы и оператором возврата из подпрограммы.
5.7.1 Реализация подпрограмм-процедур на языке asm51.
Подпрограмма процедура вызывается командами процессора LCALL и ACALL. В языке программирования ASM51 допустимо использования директивы CALL эта директива подбирает наиболее подходящую к данному случаю по размеру команду.

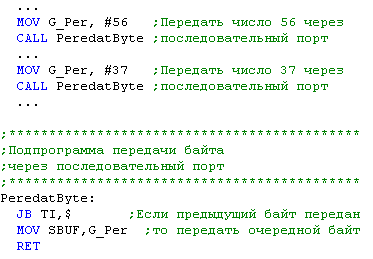

Пример подпрограммы управления последовательным портом:
5.7.2 Передача переменных-параметров в подпрограмму.
Параметр подпрограммы - это локальная переменная. В этом случае могут значительно снизиться требования к памяти данных. Для размещения локальных переменных лучше всего использовать внутренние регистры процессора. На языке ASM51 для передачи параметра размерностью один байт обычно используется аккумулятор.
Если в подпрограмму нужно передать двухбайтовое значение, то в качестве параметра подпрограммы используется пара регистров (обычно регистры R6-старший байт и R7-младший байт).
Если в подпрограмму нужно передать четырёхбайтовое значение (это требуется для переменной, соответствующей типу long или float), то используются регистры R4...R7 (регистр R4 - старший байт).
Регистры R0 и R1 обычно используются в качестве указателей обрабатываемых переменных таких как строки или массивы. Если требуется, чтобы подпрограмма обработала значительный объём данных, то эти данные можно передать через параметр - указатель. В качестве указателя при обращении к внешней памяти данных или к памяти программ обычно используется регистр-указатель данных DPTR.
Пример подпрограммы - процедур с передачей адреса строки через регистр DPTR:
При обращении к массивам или структурам, расположенным во внутренней памяти данных в качестве указателя адреса используется регистр R0 или R1.
5.7.3 Реализация подпрограмм-функций на языке asm51.
Часто требуется передавать результат вычислений из подпрограммы в основную программу. Для этого можно воспользоваться подпрограммой - функцией. Подпрограмма - функция возвращает вычисленное значение.
Использование подпрограмм-функций значительно увеличивает наглядность программ и приближает запись на языке программирования к записи математического выражения.
В этом примере подпрограмма вычисления синуса:
Подпрограмма - функция может возвращать и многобайтовые переменные, используя регистр - указатель R0 или R1. Однако для копирования этих переменных потребуется ещё одна подпрограмма копирования.
