Завдання № 7

1. Вкажіть рисунок, на якому правильно показано напрямки реакцій в’язей.

2)

СС’ – однорідний стрижень; Е – рухома циліндрична опора; ВДК – нитка.

2. Якщо в’язь, накладену на тіло, відкинути і замінити її дію на це тіло відповідною реакцією в’язі, то:

3) стан тіла не зміниться.

3. Сили дії та протидії:

4) Рівні за модулем і мають протилежний напрям.

4. Вкажіть правильний вираз для рівнодійної незрівноваженої системи збіжних сил , що діють на тверде тіло:

3) .

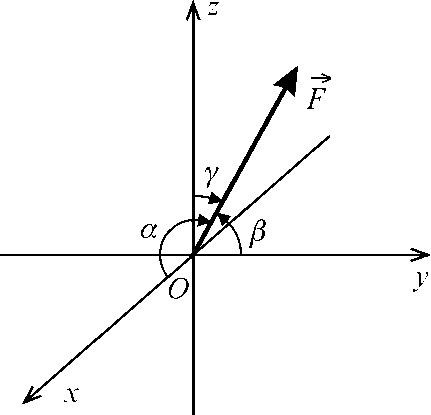

5. Визначіть правильність записаних виразів проекції сили на вісь .

3) .

6. Визначіть правильний запис суми проекцій сил , та зусиль в стрижнях , , та на координатні осі.

.

5) ;

;

.

7. Визначіть зусилля в стрижнях , та , якщо вага вантажу дорівнює 700 Н. Зусилля в стрижнях спрямувати від шарніра С.

1) ; Н; Н.

Завдання № 8

1. Вкажіть рисунок, на якому правильно показано напрямки реакцій в’язей.

5)
А – підп’ятник; В – циліндричний підшипник; – відповідно окружна, осьова та радіальна сила шестерні насадженої на вал АВ ( ).

2. При застосуванні методу перерізів______________.

1) __ “внутрішні сили переводять у зовнішні”.

3. Збіжна система сил, що діє на тверде тіло, зводиться до___.

3) __ “рівнодійної”.

4. Зображеному на рисунку силовому трикутнику відповідають__________.

2) __ “збіжні сили і , де їх рівнодійна”.

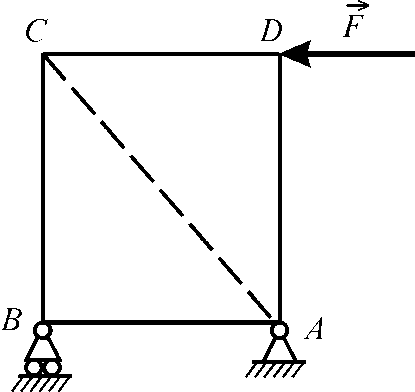

5. Невагома прямокутна пластина АВСД знаходиться в стані рівноваги. Лінія дії реакції нерухомого шарніра А збігається з прямою_________.

4) __ АС.

6. Визначіть вираз правильного запису суми проекцій сил , , зусиль в стрижнях , та на координатні осі.

4) ;

;

.

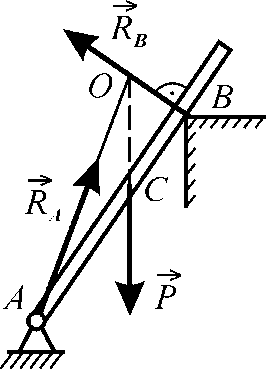

7. Визначіть, користуючись теоремою про три сили, зусилля в стрижні , та реакцію в нерухомому шарнірі А, якщо вага балки дорівнює Н, АС = 4 м; ВС = 2 м. Зусилля в стрижні спрямувати до балки .

2)	Н; Н.

Завдання № 9

1. Вкажіть рисунок, на якому правильно показано напрямки реакцій в’язей.

На рис. 1) і 2): А – кульовий шарнір; Е – точкова опора; В – циліндрична опора (циліндрична петля).

3)	В – ребро; А – нерухомий циліндричний шарнір.

2. Сила характеризується_____________.

5) __ “точкою прикладання, числовим значенням і напрямом”.

3. Зображеному на рисунку відповідає:

3) .

4. Дві сили, прикладені до абсолютно твердого тіла, взаємно зрівноважуються, якщо вони ___________.

3) __ “однакові за величиною і діють уздовж однієї прямої в протилежних напрямках”.

5. Визначіть правильність записаних виразів аналітичної умови рівноваги збіжної системи сил , що діє на тверде тіло.

5) .

6. Визначіть правильний вираз запису суми проекцій зусиль в стрижнях , , та ваги вантажу на координатні осі.

5) ;

;

.

7. Визначіть зусилля в стрижнях , , , якщо вага вантажу дорівнює 700 Н. Зусилля в стрижнях спрямувати від шарніра С.

3)	333,7 Н; 289,29 Н; -1000,95 Н.
