4.2.6. Коротка характеристика деяких серій логічних імс
Логічні ІМС серії 133. Мікросхеми даної серії побудовані на базових елементах транзисторно-транзисторної логіки. В склад серії входять мікросхеми, що дозволяють виконувати різні логічні операції:
1ЛБ331 (К1ЛБ331) – 2 елементи 4І – НЕ, один розширяє мий по АБО;
1ЛБ332 (К1ЛБ332) – ЕЛЕМЕНТ 8І – НЕ;
1ЛБ333 (К1ЛБ333) – 4 елементи 2І – НЕ;
1ЛБ334 (К1ЛБ334) – 3 елементи 3І – НЕ і т.д.

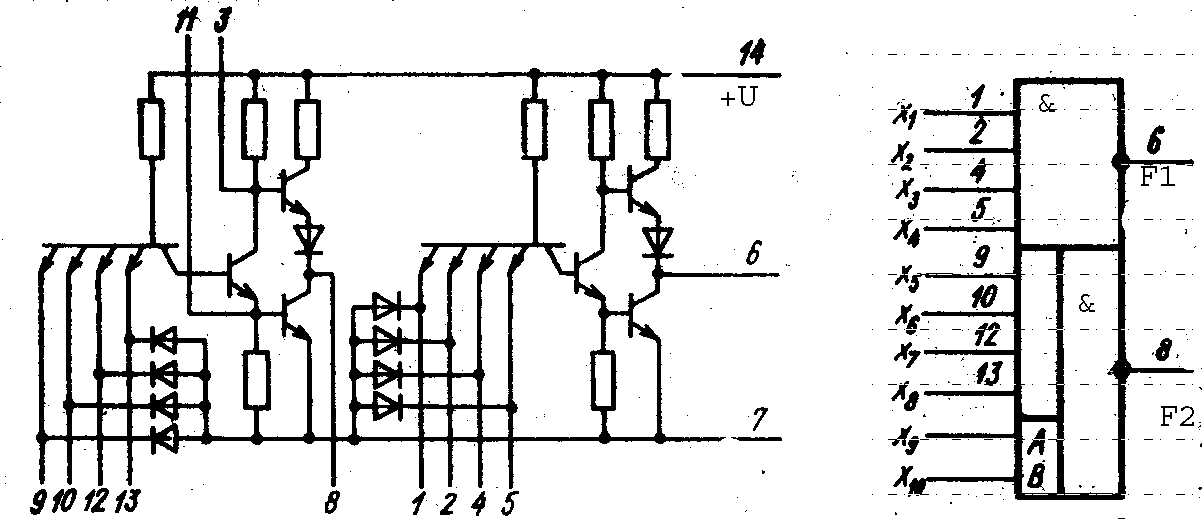

В якості прикладу на рис.4.20 наведена принципова електрична схема мікросхеми серії К1ЛБ331 і її умовне графічне зображення.
Напруга
джерела живлення всіх мікросхем серії
133 Uд.ж.
= 5 В; допустиме відхилення Uд.ж.
не більше ± 5%; споживана
потужність (в залежності від різновидності
мікросхеми) Рспож=52…160
мВт;
;
;
;
а б

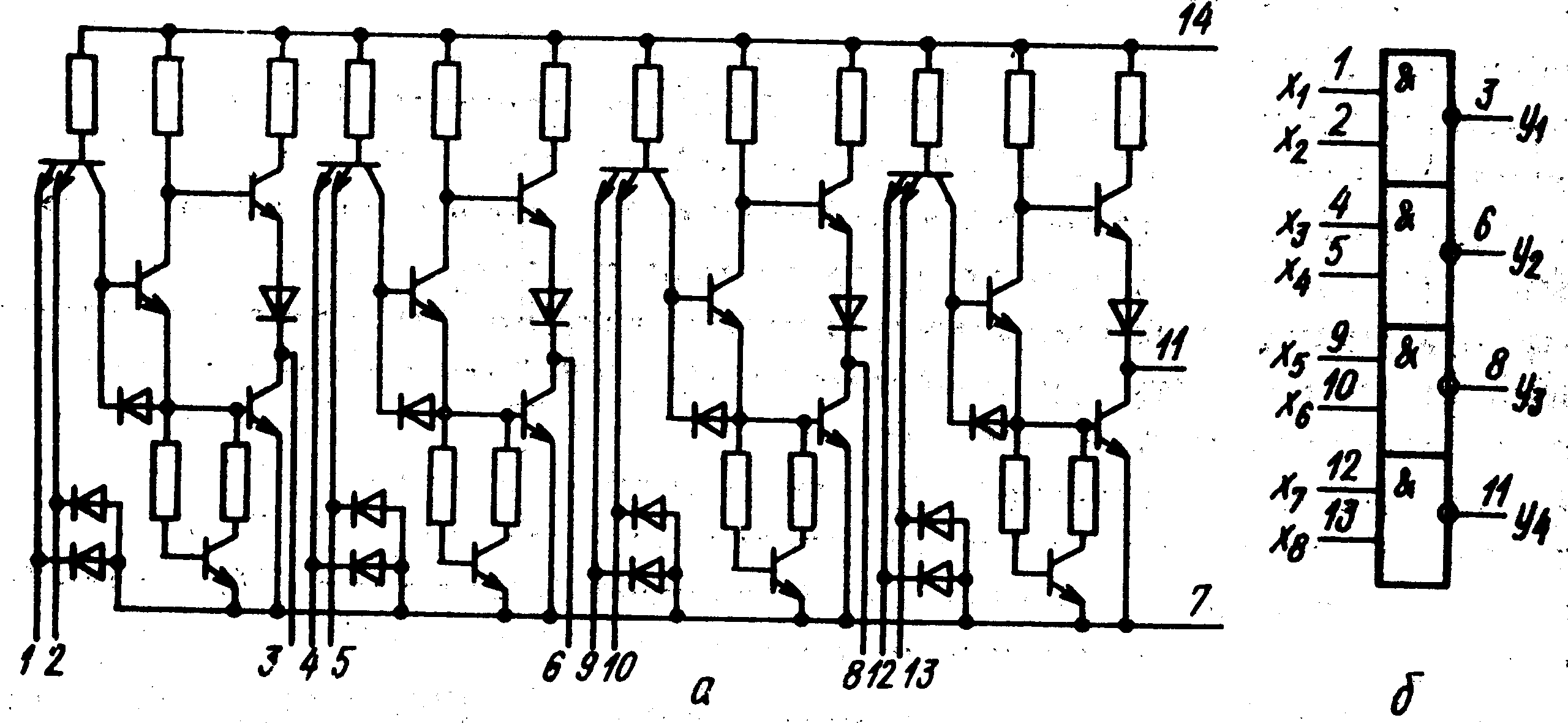

Рис. 4.20. Логічна ІМС К1ЛБ331: а – схема електрична принципова;
б – умовне графічне позначення
Логічні ІМС серії 155. В склад серії входять транзисторно-транзисторні мікросхеми, які виконують наступні складні логічні операції типу 4І-НЕ, 8І – НЕ, 2І – 2АБО – НЕ, 4–4І–2АБО-НЕ і т.п.
Типова мікросхема даної серії 1ЛБ553 (К1ЛБ553) являє собою чотири елементи 2І – НЕ (рис.4.21) і характеризується наступними параметрами:
Uд.ж.
= 5 В± 5%; Рспож=110
мВт;
;
;
.
Логічні ІМС серії 172. Мікросхеми цієї серії побудовані на МОН0транзисторах. В склад серії входять наступні логічні ІМС:
К1ЛБ721 – 2 елементи 4АБО – НЕ /4АБО;
К1ЛБ722 – елемент 10АБО – не/10АБО;
К1ЛИ721 – 4 елементи 2І;
К1ЛР721 – 2 елементи 2І – 2АБО/2І – 2АБО – НЕ.
На рис.4.20 в якості прикладу показані електрична принципова схема і умовне графічне зображення логічної ІМС типу К1ЛИ721. Параметри всіх мікросхем серії:
Uд.ж.
= 27 В± 10%; Іспож≤5
мА;
;
.

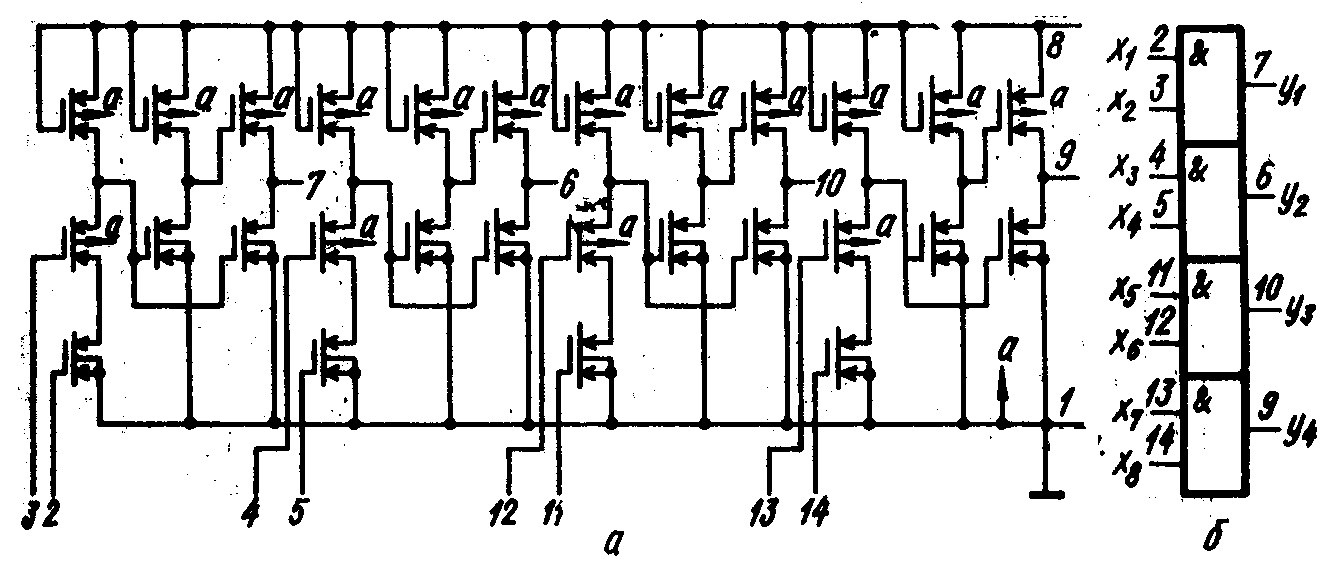

Рис. 4.22. Логічна ІМС 1ЛБ553 (К1ЛБ553):
а - схема електрична принципова; б – умовне графічне позначення
Рис. 4.22. Логічна ІМС 1ЛИ721 (К1ЛИ721):
а - схема електрична принципова;
б – умовне графічне позначення
Контрольні питання та вправи
Охарактеризувати алгебру логіки.
Дайте характеристику логічним функціям І, АБО, НЕ, І-НЕ, АБО-НЕ.
Чому діоди та транзистори можуть використовуватися для побудови логічних схем?
Розкажіть про роботу простих логічних схем.
За якими ознаками проводиться класифікація логічних ІМС?
Якими параметрами характеризуються логічні ІМС?
Для чого в схемах ТТЛ використовується багатоемітерний транзистор?
Розшифруйте позначення таких логічних ІМС: К1ЛБ041, К1ЛИ45, К1ЛП062, К1ЛР081, К1ЛБ106В, К1ЛН101А, К1ЛБА, К1ЛЛ201.
Побудуйте схему на основі простих логічних елементів за логічним рівнянням
