Контрольні питаня і вправи
Різниця між аналоговими і дискретними сигналами?
Що таке кодування?
Яких форм бувають імпульси?
Параметри імпульсів?
Дайте характеристику роботі електронного ключа.
Що таке мультивібратор?
Яка різниця між мультивібратором із самозбудженням та із зовнішнім збудженням?
Що таке блокінг-генератор?
Що таке тригер?
4.2. Логічні елементи
4.2.1. Основні логічні операції (функції)
У звичайній математиці використовують функції одного або декількох аргументів, де і аргументи і функція приймають будь-які значення.
В цифровій техніці кожний аргумент або функція приймають лише два значення: 0 і 1 – перемикаючі функції.
Перемикаючі функції вивчаються в алгебрі логіки (Булевій алгебрі).
Алгебру логіки іноді не зовсім правильно вважають алгеброю двох цифр — 1 і 0. Оскільки цифри 1 і 0 тут не відбивають кількісних співвідношень. Вони є не числами, а символами стану: наприклад, контакти замкнені—розімкнені, сигнал «є»— «немає», коло замкнене—розімкнене, транзистор відкритий — закритий тощо. Отже, алгебру логічних пристроїв правильніше буде вважати алгеброю стану, а не алгеброю чисел.
Користуючись алгеброю логіки, можна записати математично будь-яку складну схему електроніки, не зображуючи її графічно. Такий аналітичний запис дає можливість проаналізувати роботу схеми, спростити її без порушення роботоздатності, зменшити кількість елементів схеми до можливого мінімуму. Ці операції звичайно відносять до аналізу схем електронних систем.
Поряд з цим є операції синтезу, за допомогою яких можна скласти схему електронної автоматичної системи, яка замість людини виконувала б усі потрібні дії, спрямовані на керування процесом або установкою
Як і в
звичайній математиці, в алгебрі логіки
існують свої закони та їх наслідки,
де а, в, с … - прямі змінні, а
…
- інверсні змінні; знак «
»
над змінною називається знаком інверсії).
Закони алгебри логіки.
Переставний
Сполучний
Розподільний
Де
Моргана
Наслідки до законів.
Доповнення
Повторення
змінної
Повторення
константи
Ідемподентність
Склеювання
Поглинання
Заміщення
Два способи представлення логічної функції – за допомогою логічної формули і таблиці істинності – взаємопов’язані між собою, тобто є можливість переходити від одного способу до іншого.
4.2.2. Найпростіші логічні схеми
Е лементною базою цифрової техніки є логічні елементи, які компонуються разом із запам'ятовувальними пристроями.
Логічні елементи — це електронні схеми, що відтворюють логічні функції й оперують логічними величинами, які приймають тільки два значення: логічну одиницю та логічний нуль.
Н
айпоширенішими
є елементи потенційного типу, в яких
логічній одиниці
відповідає рівень високого потенціалу
(додатного чи від'ємного)
або напруги, а логічному нулю — низький
рівень (рис.4.12).
Логічні елементи виконують логічні операції, внаслідок чого вхідна інформація перетворюється за відповідними логічними правилами у вихідну. Ці правила описуються таблицями істинності для кожної логічної операції, які формуються на основі алгебри логіки.

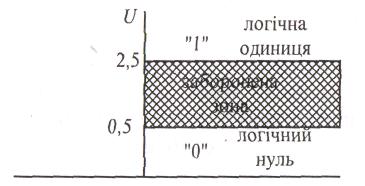

Рис. 4.12. Рівні напруг, що відповідають логічним величинам
В алгебрі логіки змінні і їх функції можуть приймати лише два значення: 0 і 1. Із змінними можуть бути проведені три основні дії: логічне додавання, логічне множення і логічне заперечення, що відповідає логічним функціям АБО, І, НЕ.
Таблиця 4.1. Структурні моделі простих логічних елементів
Назва |
Умовне графічне зображення |
Табличка істинності |
Схемне виконання |
|||||||||||||||
АБО |
х у F
|
|
y F VD2 R +Uд.ж. |
|||||||||||||||
І |
х у F
|
|
VD1 R х F y VD2 |
|||||||||||||||
НЕ |
х F
|
х
F
0
1
1
0 |
R F x VT
|
|||||||||||||||
АБО-НЕ
|
х у F
|
|
R F
x VT1 VT2 у
|
|||||||||||||||
І-НЕ
|
х у F
|
|
R F VT1 VT2
x y |
Наведемо умовні позначення входів цифрових логічних схем, які найчастіше зустрічаються:
с
татичний вхід, неінвертуючий вхідне значення потенціалу вхідного сигналу;
с
татичний вхід, інвертуючий вхідне значення потенціалу вхідного сигналу;
( ) – динамічний
вхід (зміна рівнів за наростанням,
переднім (заднім) фронтом вхідного
сигналу);
( ) - динамічний
вхід (зміна рівнів за спадом, переднім
(заднім) фронтом вхідного сигналу).
Логічна функція АБО – логічне додавання (диз’юнкція) позначається F = x + y1 і читається так: логічна функція F приймає значення логічної одиниці (F = 1), якщо логічна змінна х або логічна змінна у дорівнюють 1.
Логічна функція І – логічне множення (кон’юнкція) позначається F = x ∙ y і читається так: логічна функція F приймає значення логічної одиниці (F = 1) тоді і лише тоді, коли логічна змінна х і логічна змінна у дорівнюють 1.
Логічна
функція НЕ – логічне
заперечення (інверсія) позначається
і читається так: F
дорівнює не х.
Окрім найпростіших логічних операцій, можуть використовуватись і більш складні. Найважливіші з них:
Логічна
функція АБО-НЕ –
заперечення диз’юнкції (стрілка Пірса).
Позначається
.
Логічна
функція І-НЕ –
заперечення кон’юнкції (операція
Шиффера). Позначається
.
В таблиці 4.1 представлено умовні графічні зображення, таблички істинності та схемне виконання простих логічних елементів.
Логічний елемент позначається прямокутником, всередині якого вказується символ, який визначає функцію, що виконується. Символ «1» визначає функцію АБО; символ & - функцію І; інверсія, яка здійснюється логічним елементом, позначається кружечком на виході прямокутника.
Як видно з таблиці, в склад логічних схем входять елементи, які мають два стійких стани, один з яких відповідає одиниці, а інший – нулю. Це такі елементи, як діоди і транзистори (в дискретному і інтегральному виконанні.
Схема, що реалізує логічну функцію АБО, може мати декілька входів і один вихід. Для роботи схеми необхідно, щоб опір резистора R був значно більшим прямого опору діоду і внутрішнього опору джерела вхідних сигналів. В вихідному стані діоди закриті. Якщо хоча б на один вхід подана позитивна напруга, яка відповідає логічні одиниці, то і на виході з’явиться сигнал логічної одиниці, який дорівнює падінню напруги на резисторі. Очевидно, що для реалізації операції АБО необхідно виконання умови Uвх > Uд.ж.
Якщо на входи схеми, що реалізує логічну функцію «І», одночасно подані високі напруги у вигляді імпульсів або позитивних перепадів напруг, то діоди запираються і на виході схеми встановлюється високий потенціал, який відповідає логічній одиниці (Uвих = Uд.ж).
Логічна функція НІ реалізується за допомогою схеми інвертора. В ній транзистор працює в ключовому режимі. У вихідному стані він закритий, так як потенціал бази практично дорівнює нулю. Напруга на виході у такому випадку відповідає логічній одиниці (Uвих ≈ Uд.ж). При подачі на базу транзистора високого позитивного потенціалу транзистор відкривається і на виході схеми встановлюється низька напруга, що відповідає логічному нулю. Транзистор при цьому знаходиться в режимі насичення.
Логічна функція І-НЕ реалізується послідовним ввімкненням двох транзисторів. При одночасній подачі на бази двох транзисторів позитивних сигналів транзистори відкриваються, на колекторному резисторі створюється падіння напруги, а на виході схеми напруга зменшується до рівня логічного нуля.
Електрична схема, що виконує функцію АБО-НЕ, складається із двох транзисторів із зв’язаними колекторами і спільного колекторного резистора. При відсутності сигналів на входах схеми транзистори закриті і на виході є сигнал логічної одиниці. Якщо хоча б на один вхід подати позитивний сигнал, то відповідний транзистор відкривається, і на виході схеми потенціал знизиться.
На даний час в схемах логічних елементів широко використовуються польові транзистори типу МДН або МОН.
Порядок складання схем на основі простих логічних елементів.
Від замовника отримується перелік функцій, які повинна виконувати схема.
За функціями складається табличка істинності.
За табличкою істинності складається логічне рівняння.
Проводиться мінімізація (спрощення) логічного рівняння за законами та наслідками алгебри логіки.
Креслиться схема.
Приклад. В корівнику є три горизонтальні та один похилий (для вивезення гною у гноєсховище) гноєтранспортери. Скласти автоматичну схему керування роботою похилого гноєтранспортера в корівнику, який повинен вмикатись за таких умов:
коли працює хоча б один із горизонтальних транспортерів;
коли ввімкнені будь-які два горизонтальні транспортери;
якщо одночасно ввімкнені всі три горизонтальні транспортери.
Розв’язок. 1. Проаналізувавши задані функції, складаємо табличку істинності. Для цього позначимо сигнали від горизонтальних транспортерів змінними a, b, c, а сигнал, що поступає від схеми керування на похилий транспортер – F. В табличці істинності сигнал ввімкнення – логічна 1, а вимкнення – логічний нуль.
a |
b |
c |
F |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
2. За табличкою істинності складаємо логічне рівняння. Для цього записуємо добуток змінних a, b, c стільки раз, скільки раз у табличці істинності F=1; між ними ставимо знак «+». Над тими змінними, яким відповідає рівень логічного нуля, ставимо знак інверсії.
3. Проводимо мінімізацію логічного рівняння за законами та наслідками алгебри логіки.
4. Креслимо схему (рис.4.14),(для порівняння на рис. 4.13 представлена схема за повним логічним рівнянням).
a b c
F
a
b F
c
Рис. 4.14. Кінцева схема
Рис. 4.13. Повна схема
