3.3.4. Трифазні випрямлячі
Трифазні випрямлячі використовуються як джерела постійної напруги живлення середньої та високої потужності. Вони рівномірно навантажують коло трифазного струму і відрізняються високим коефіцієнтом використання силового трифазного трансформатора. Особливість їх роботи визначається тим, що робочим діодом (відкритий стан) є той, у якого в цей момент є більший потенціал на аноді. Це забезпечує тривалість відкритого стану діода протягом 60 град.ел., внаслідок чого значно зменшуються пульсації випрямленої напруги.
Переважно використовуються дві схеми трифазних випрямлячів: трифазна з нульовим виводом (схема Міткевича) і трифазна мостова (схема Ларіонова).
А
В С
-
Ud Rн
a b c
VD1
VD2 VD3 а) б)
+

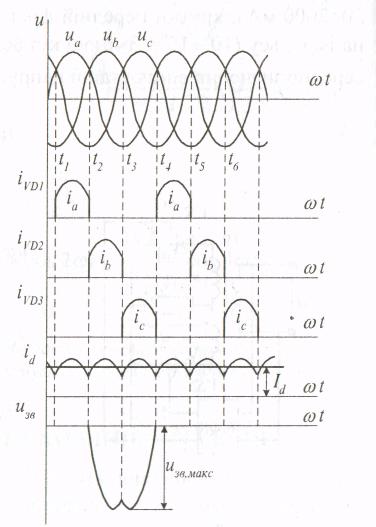

Рис. 3.3.6. Схема трифазного випрямляча з нульовим виводом (а) і часові діаграми
Трифазний випрямляч з нульовим виводом (рис. 3.3.6, а) складається з трифазного трансформатора, фази вторинної обмотки якого з’єднані зіркою, та трьох діодів, ввімкнених в кожну фазу. Роботу випрямляча зручно аналізувати за допомогою часових діаграм (рис. 3.3.6, б). в період часу t1t2 найбільший додатний потенціал прикладено до анода VD1, тому він знаходиться у відкритому стані. Струм проходить через діод (обмотку фази «а» - VD1 – Rн) протягом π/3, тобто до моменту часу t2, коли у відкритий стан переходить VD2, оскільки в цей момент часу до його анода прикладено найбільший додатний потенціал фази «b». Через VD2 струм проходить в проміжок часу від t2 до t3. Відповідно через VD3 струм проходить в період часу t3t4.
Середнє значення випрямленої напруги трифазного випрямляча з нульовим виводом дорівнює
(3.3.13)
В період часу, коли діод закритий, до нього прикладається зворотна напруга, максимальне значення якої
(3.3.14)
Коефіцієнт пульсацій для такої схеми КП = 0,25, що набагато менше порівняно з однофазними випрямлячами.
Випрямляч за такою схемою використовується для навантажень зі струмами понад 100 А. Недоліком схеми є підмагнічування осердя трансформатора постійною складовою струму, що понижує ККД випрямляча.
Умови для вибору діодів за струмом та за напругою:
(3.3.15)
(3.3.16)
де Ідоп.д. – допустимий струм діода, А
Ісп. – струм споживача, А
Uзв.доп. - зворотна допустима напруга діода, В
Uв. – напруга, що діє на діод в непровідний період, В.
Для трифазного випрямляча Uв визначається за формулою:
(3.3.17)
де Uсп– напруга споживача, В.
Трифазний
мостовий випрямляч (схема Ларіонова,
рис.3.3.7, а) містить дві групи діодів:
анодну – VD1, VD3,
VD5 і катодну – VD2,
VD4, VD6. робота
випрямляча, тобто по черговість роботи
діодів, визначається як додатними пів
синусоїдами (анодна група), так і
від’ємними (катодна група). Тривалість
роботи кожного діода становить 60
град.ел. В інтервалі часу t1t2
струм проходить по шляху: обмотка
фази «а» - VD1- Rн
- VD4 – обмотка фази «b».
В інтервалі часу t2t3
відбувається комутація діодів VD4
i VD6 і шлях
проходження струму є такий: обмотка
фази «а» - VD1- Rн
– VD6 – обмотка фази «с».
таким чином, через навантаження струм
проходить завжди в одному напрямку, а
можливість використання від’ємних
пів синусоїд забезпечує в схемі
випрямляча коефіцієнт пульсацій КП
= 0,057, що забезпечує широке використання
такої схеми.
А В С
VD1 a VD2
VD3 b VD4
сп
VD5 c VD6
Rн ісп
Uсп а) б)

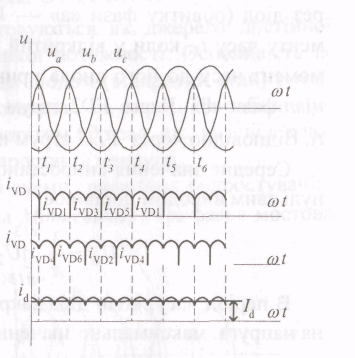

Рис. 3.3.7. Схема трифазного мостового випрямляча (а) та його часові діаграми (б)
Середнє значення випрямленої напруги трифазного випрямляча дорівнює
, (3.3.18)
що у 2 рази більше, ніж у випрямлячів за схемою Міткевича. Максимальне значення зворотної напруги діода дорівнює
(3.3.19)
